Попробуйте сами
Попробуйте вместо цилиндра «Куб‑отв.» — отверстие станет квадратным. Или поверните цилиндр на 90°, чтобы он прошёл через куб сбоку.
Урок3D › Уроки 3Д-моделирования › Урок 2
Кубик с отверстием
Куб и цилиндр-отверстие. Так в 3Д-моделировании делают любые дырки — под винт, под шнурок, под карандаш.
Начальный уровень
10 минут
4 шагов
Чему научитесь
- Добавлять фигуру и задавать размеры
- Превращать фигуру в отверстие
- Склеивать детали кнопкой «Сгруппировать»
Что понадобится
- Куб — «Куб», Д 30 × Ш 30 × В 30 мм
- Отверстие — «Цил.‑отв.», Д 12 × Ш 12 × В 40 мм
Шаги урока

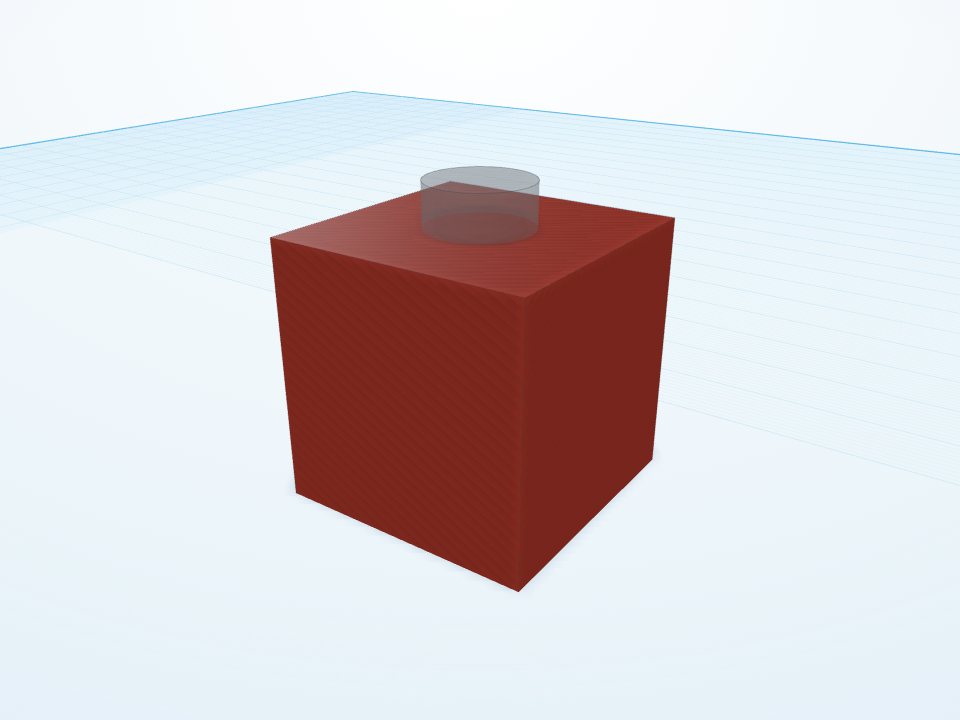

Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Положите куб
В библиотеке справа перетащите «Куб» на рабочую плоскость. В панели свойств задайте Д 30, Ш 30 и В 30 мм.
2
Добавьте отверстие
В списке над фигурами выберите раздел «Отверстия» и перетащите «Цил.‑отв.» — серый полупрозрачный цилиндр. Задайте ему Д 12, Ш 12 и В 40 мм: отверстие должно быть выше куба, иначе оно не пройдёт насквозь.
3
Поставьте его по центру
Выделите цилиндр и в разделе «Позиция» задайте те же X и Y, что у куба. Опустите его на 5 мм ниже плоскости конусом над фигурой — так отверстие точно прорежет и дно.
4
Сгруппируйте
Выделите обе фигуры (Shift + щелчок) и нажмите «Сгруппировать» (Ctrl+G). Цилиндр вычтется из куба, и в нём появится сквозное отверстие.
