60 коротких уроков — от грибка и кубика с отверстием до замка и вертолёта. Каждый урок — готовая вещь, которую можно напечатать на 3Д-принтере, и один новый приём: отверстие, объёмный текст, поворот, сборка из деталей. Подходят детям, школьникам на уроках технологии и всем, кто моделирует впервые.
Прикольные модели
Для тех, кому скучно собирать кубики: персонаж в стиле Майнкрафт, спиннер под настоящий подшипник, пиксельный меч, звездолёт, геймпад-брелок и кубок для победителя.
Персонаж в стиле Майнкрафт

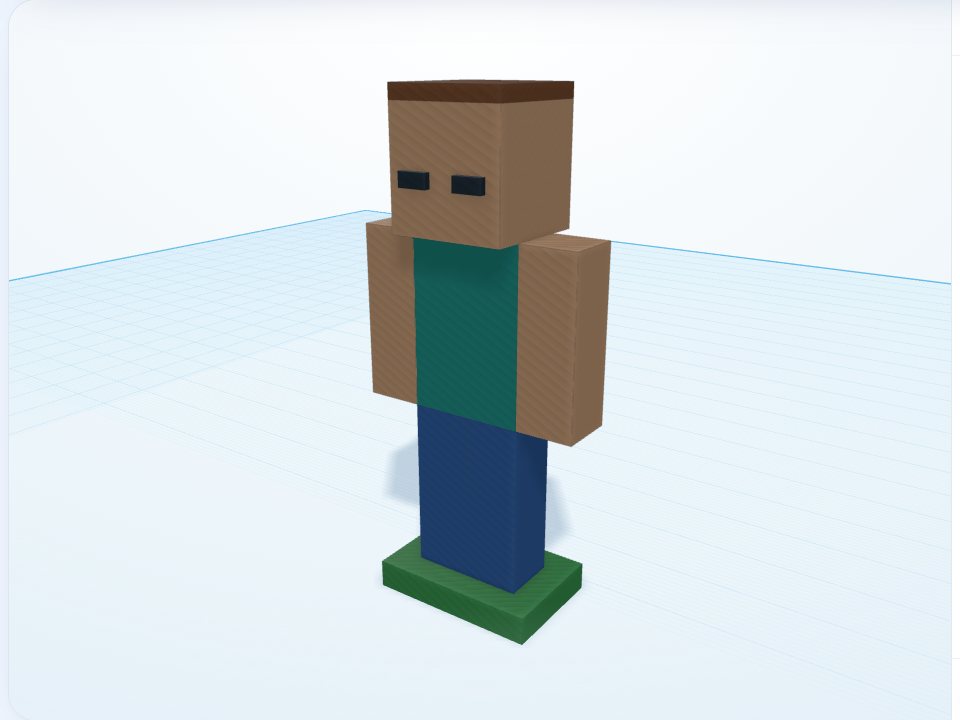

Человечек из кубиков с пропорциями героев Майнкрафта: голова, туловище, руки и ноги — всё по клеткам. Урок про сетку и пропорции: размеры считаются в «пикселях», а потом переводятся в миллиметры.
Спиннер

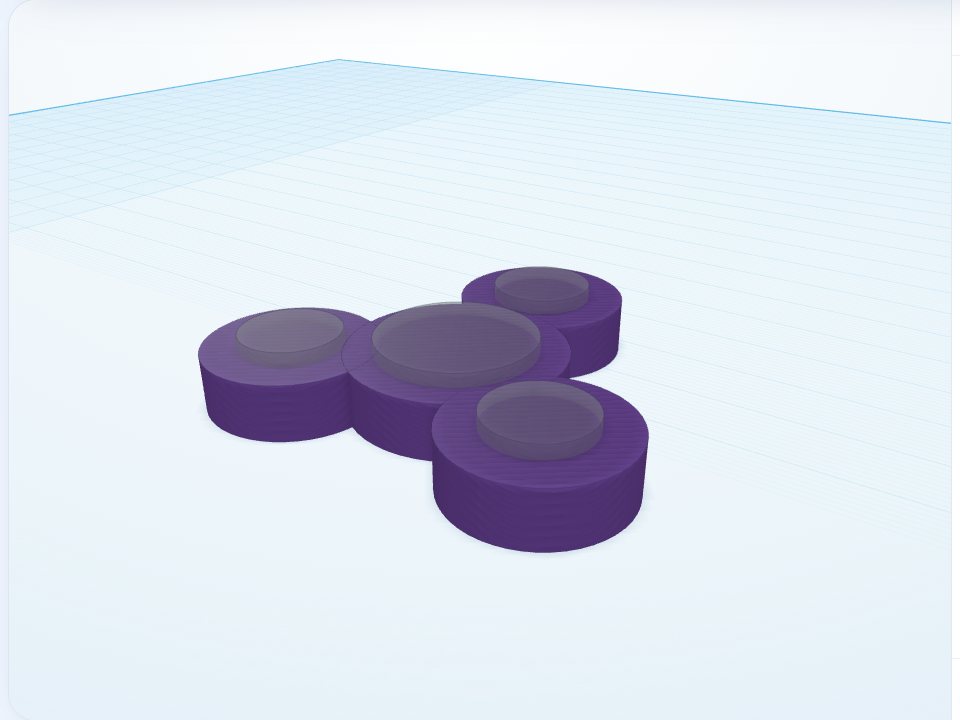

Настоящий спиннер: в центр встаёт стандартный подшипник 608 диаметром 22 мм. Урок про три одинаковых лепестка через 120° и отверстие точно под покупную деталь.

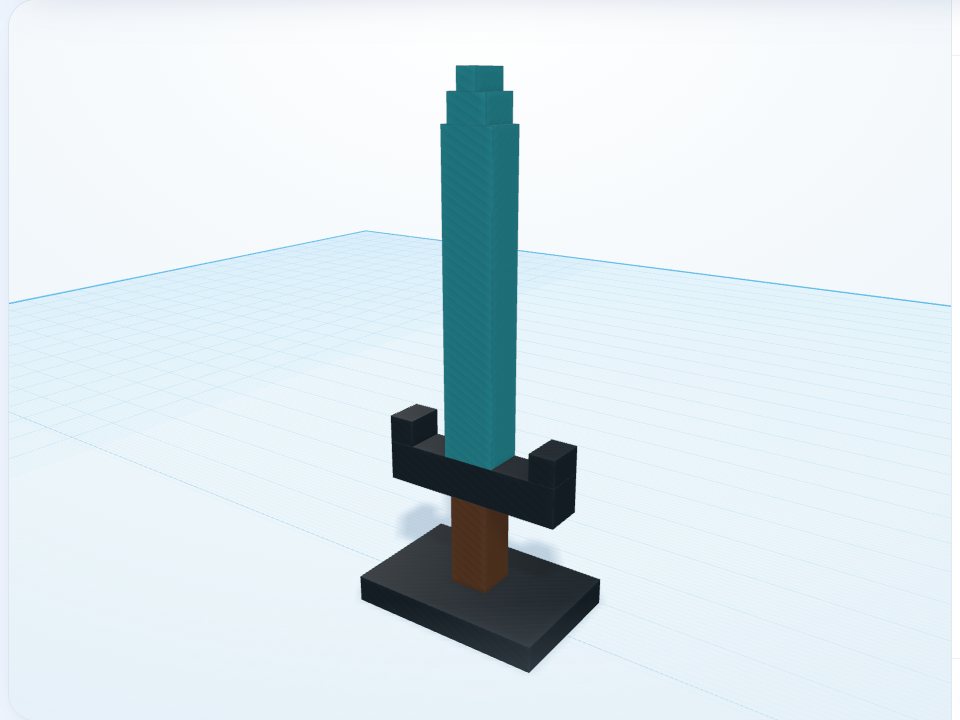

Пиксельный меч
Меч в стиле игр из кубиков — на подставке, чтобы стоял на полке. Урок про модель, собранную только из прямоугольников, и ступенчатый «пиксельный» кончик.
Геймпад-брелок

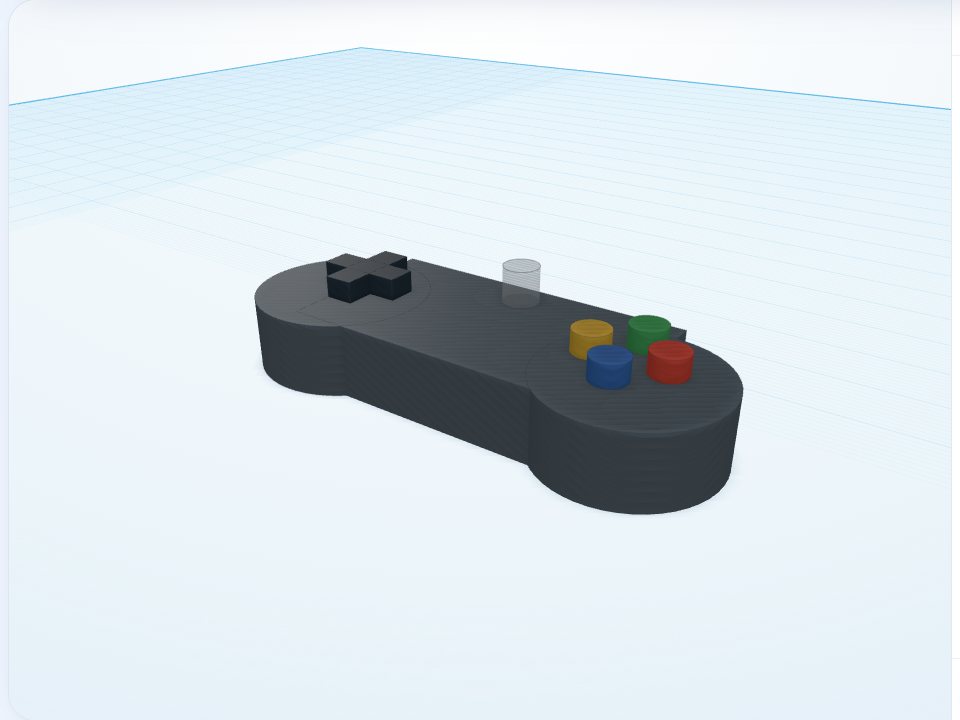

Маленький геймпад с крестовиной, четырьмя кнопками и отверстием под кольцо для ключей. Урок про мелкие детали на поверхности и крест из двух пластин.

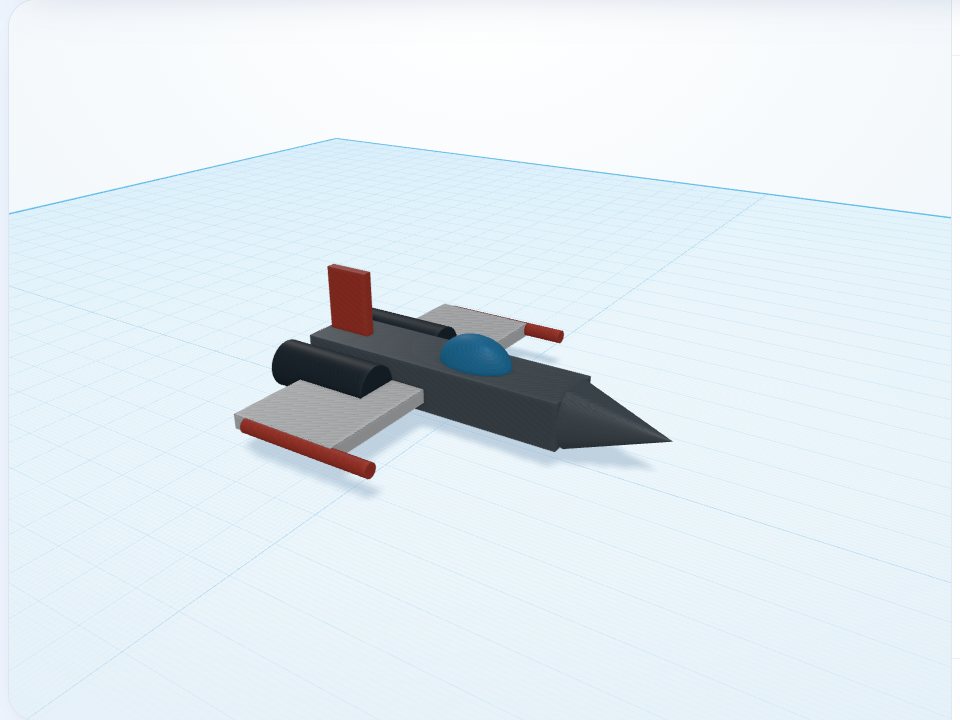

Космический истребитель
Звездолёт с крыльями, двумя двигателями, пушками на концах крыльев и стеклянной кабиной. Урок про модель, где каждая деталь стоит по центру другой.
Кубок чемпиона

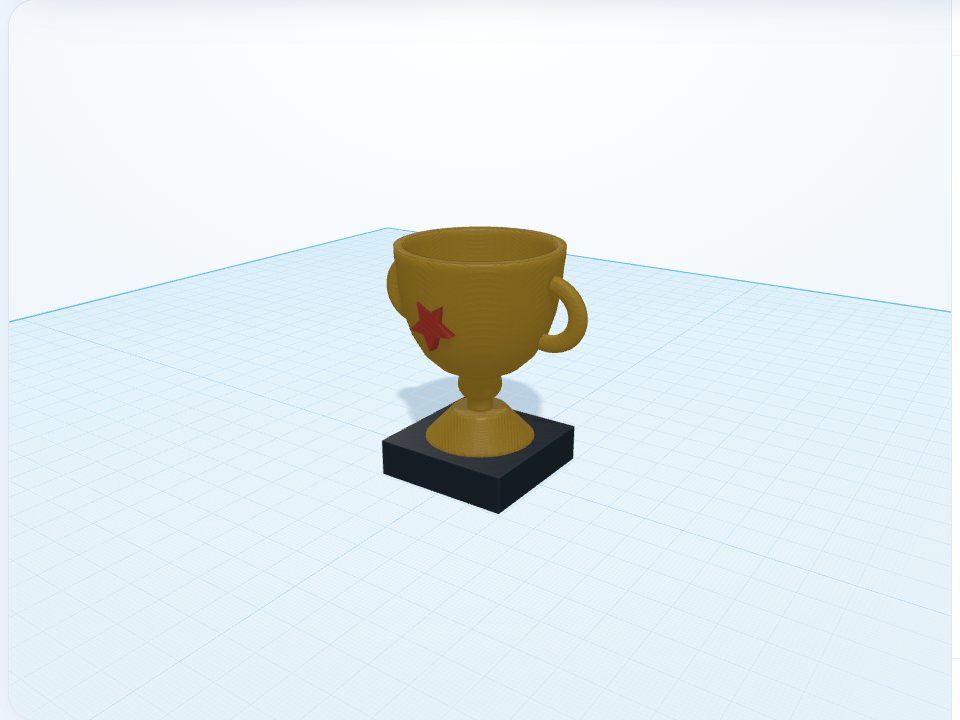

Золотой кубок на подставке — вручить победителю турнира класса. Урок про готовую полую «Чашу», ножку с узелком и ручки, которые прилегают к стенке.
Начальный уровень

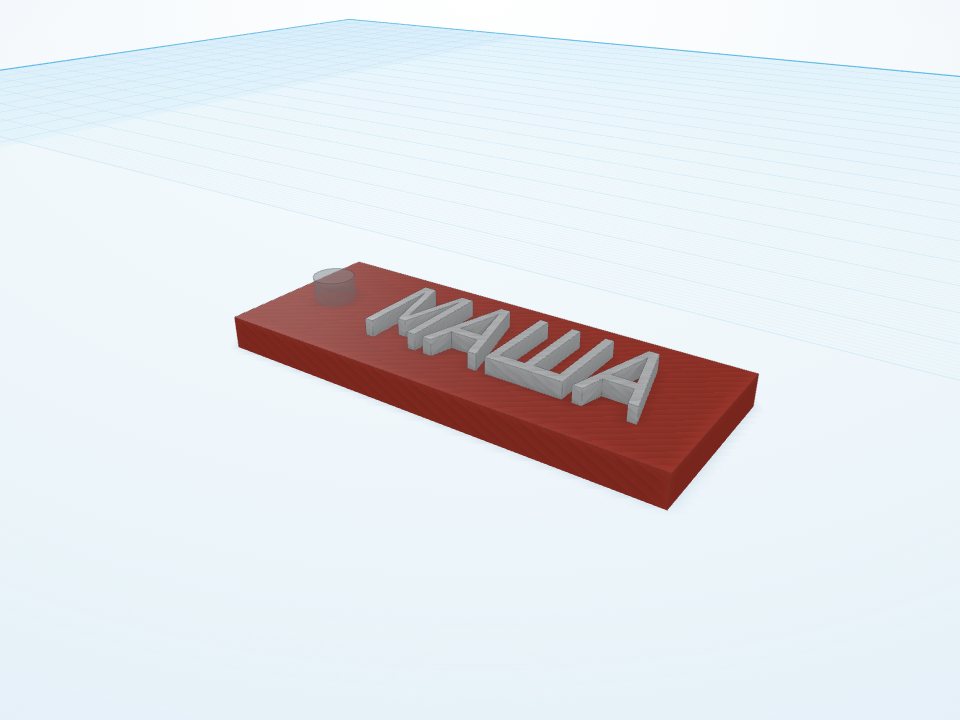

Брелок с именем
Пластинка, объёмное имя и отверстие под кольцо для ключей — лучшая первая модель: за 15 минут получается вещь, которую хочется напечатать и подарить. Урок про текст: как положить его на деталь и не утопить.
Кубик с отверстием

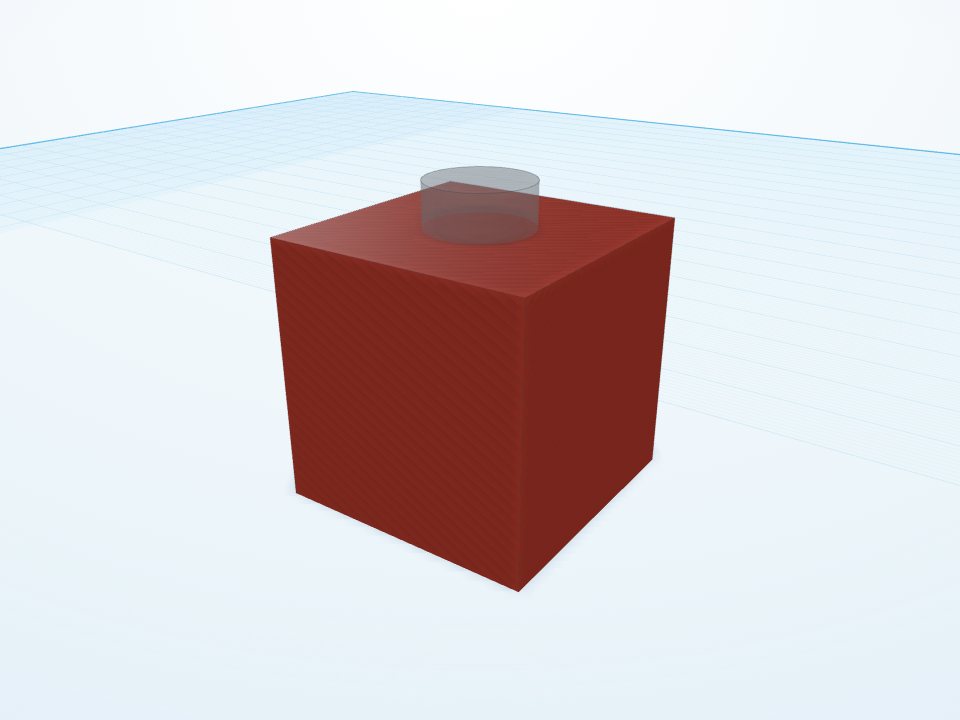

Куб и цилиндр-отверстие. Так в 3Д-моделировании делают любые дырки — под винт, под шнурок, под карандаш.
Стаканчик для карандашей

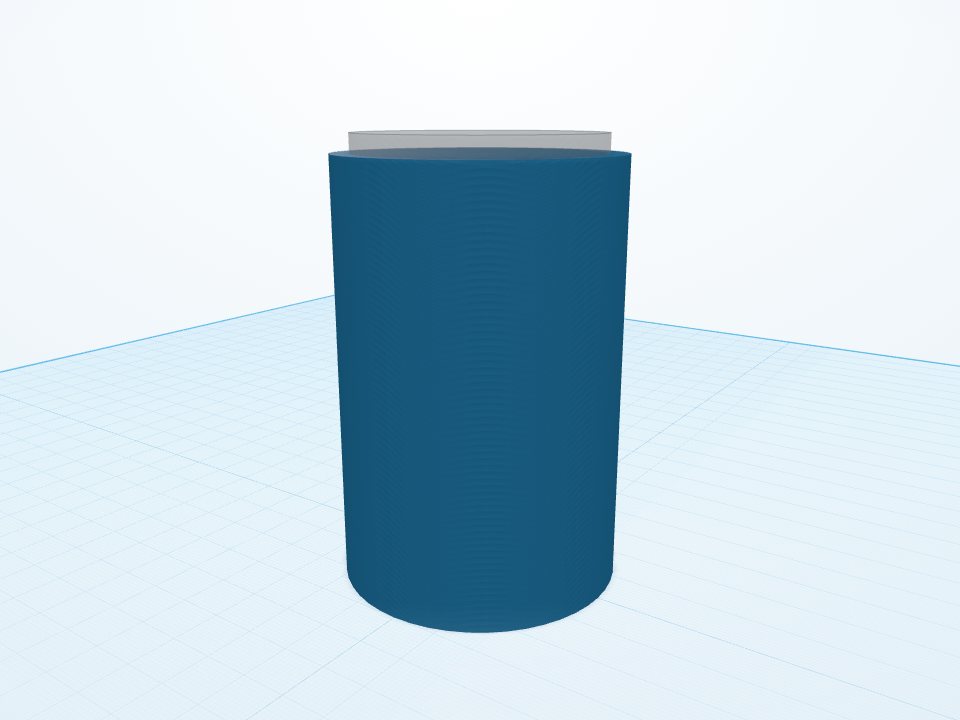

Цилиндр, из которого вычли цилиндр поменьше, — это стакан. Главное — оставить дно и стенки нужной толщины.

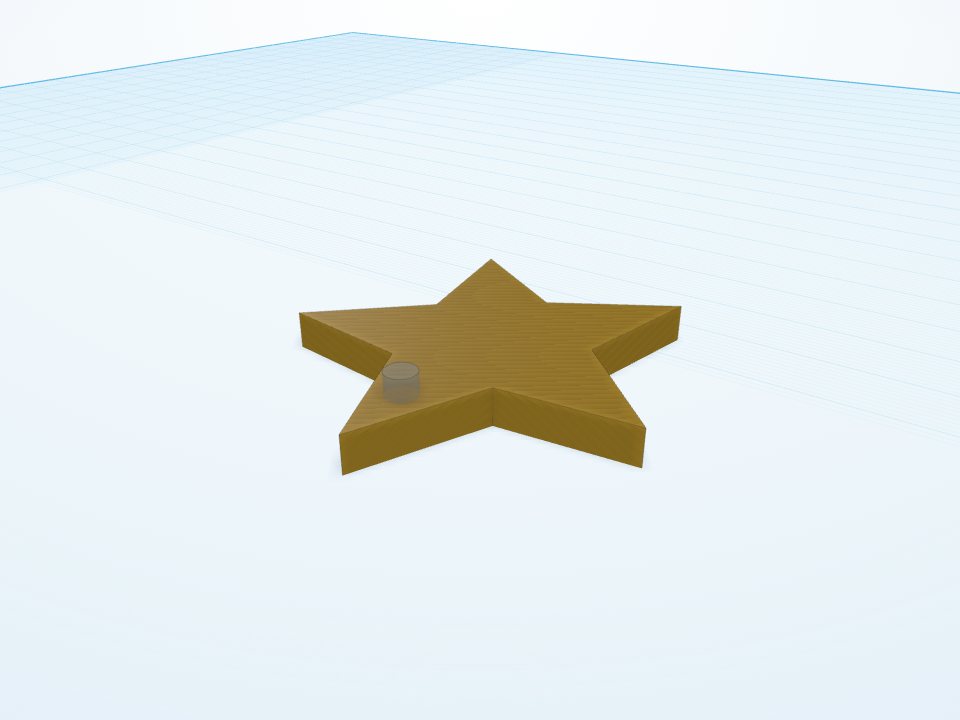

Звезда-подвеска
Плоская звезда с отверстием под нитку — ёлочная игрушка или брелок. Урок про маленькое отверстие у самого края.
Грибок

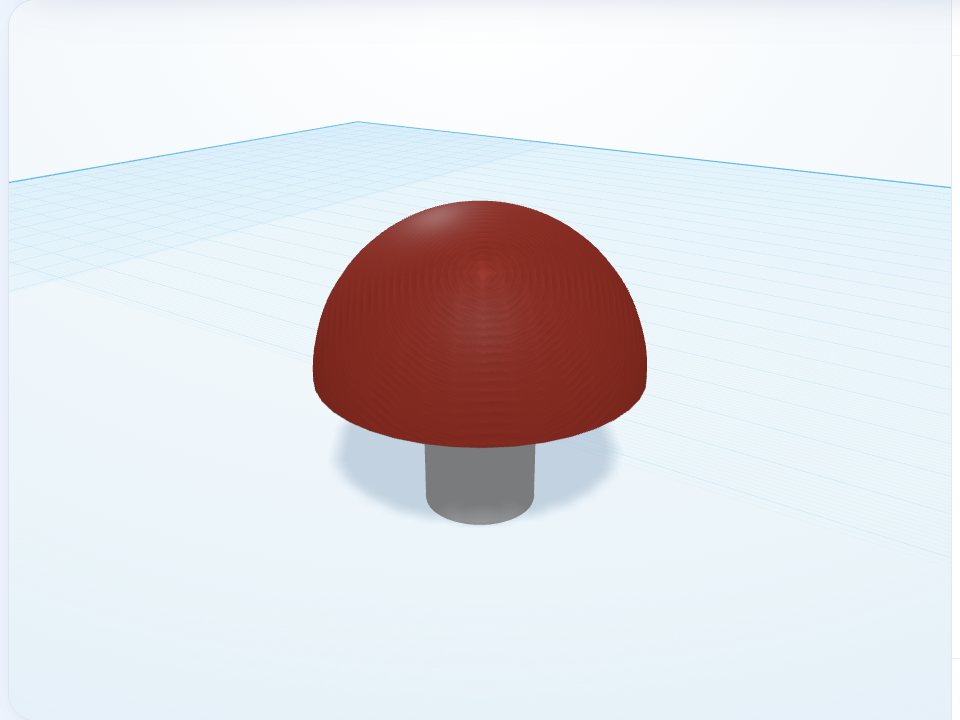

Ножка-цилиндр и шляпка-полусфера. Самый короткий урок про то, как поставить одну деталь на другую.
Ёлка

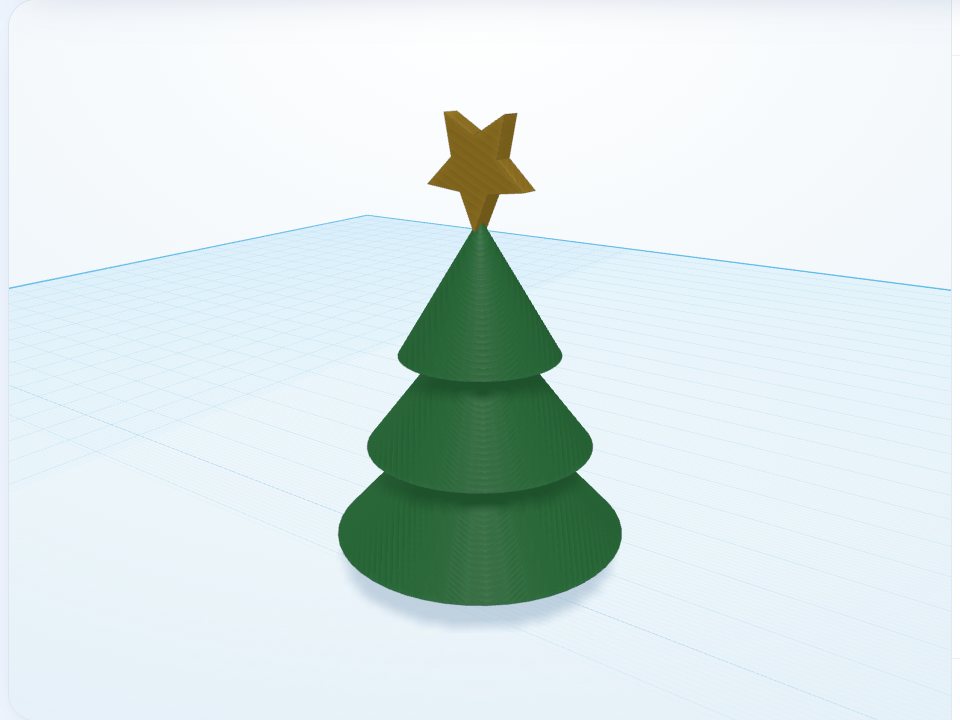

Три конуса друг на друге, ствол и звезда на макушке. Урок про уменьшение деталей по порядку.

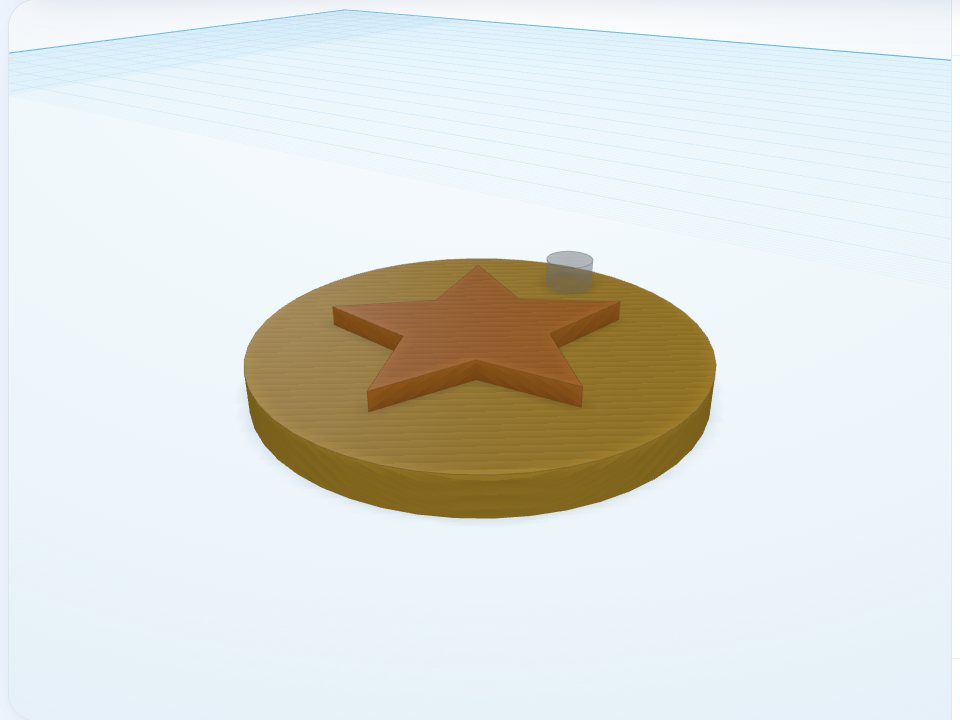

Медаль
Диск, звезда сверху и отверстие под ленту. Урок про то, как положить одну плоскую деталь на другую.
Карандаш

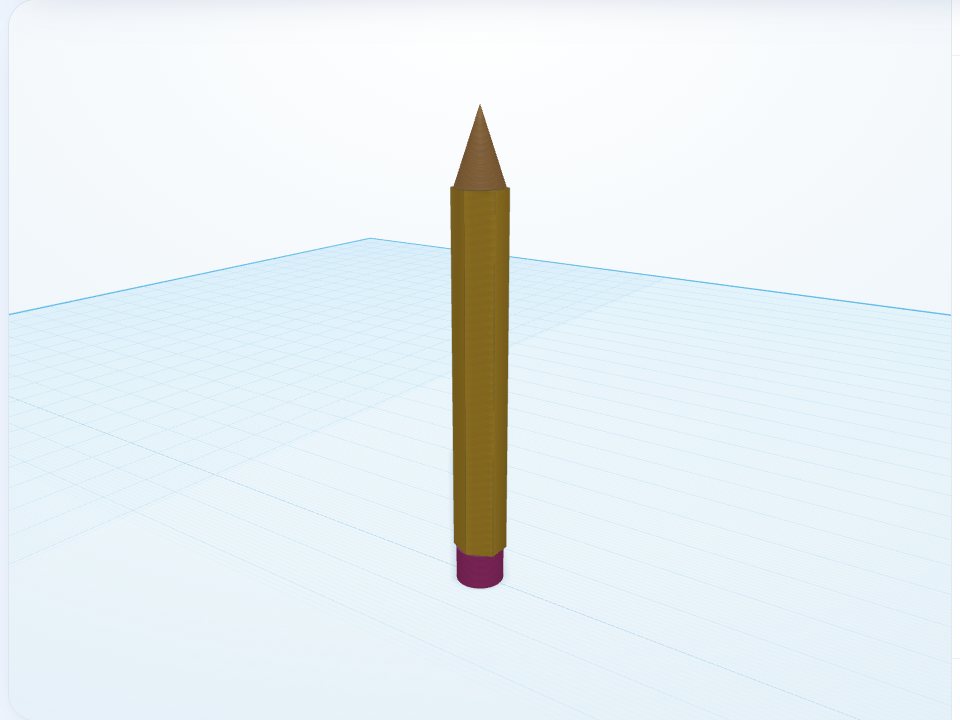

Шестигранная призма, конус-грифель и ластик. Урок про фигуру «Призма» и точную стыковку деталей по высоте.

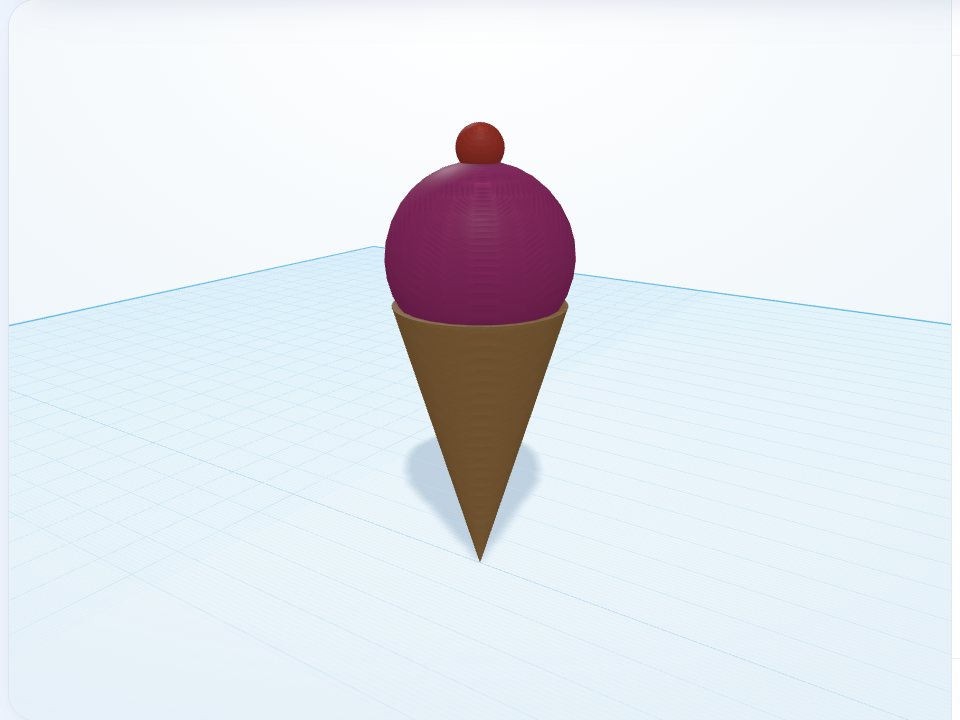

Мороженое
Вафельный рожок, шарик и вишенка. Урок про поворот детали вверх ногами.
Пончик

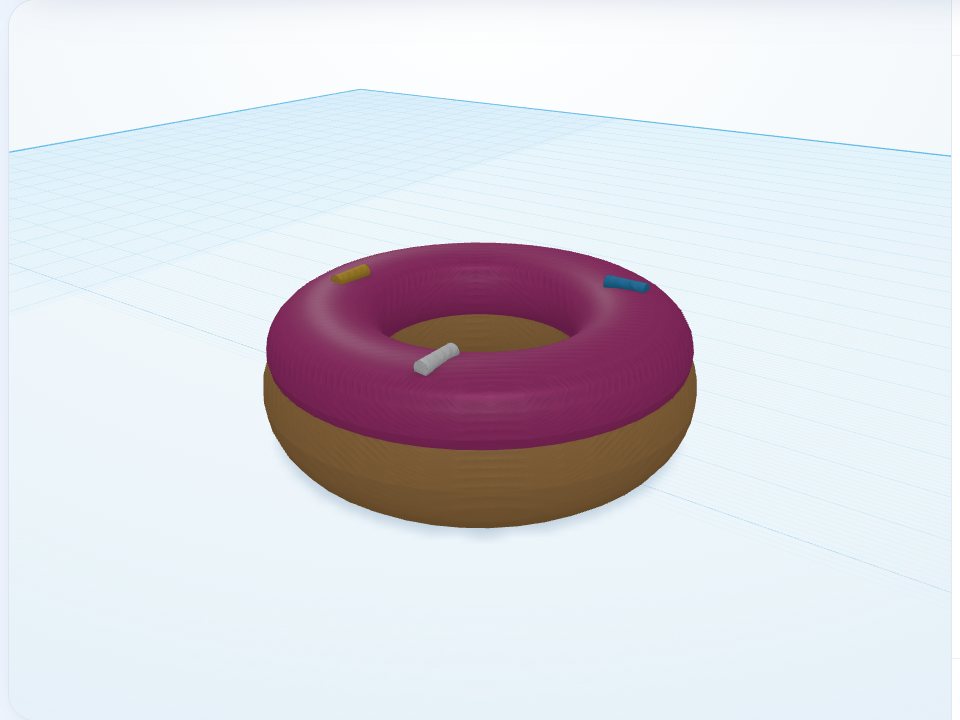

Два тора: тесто и глазурь. Урок про фигуру «Тор» и детали, наложенные внахлёст.

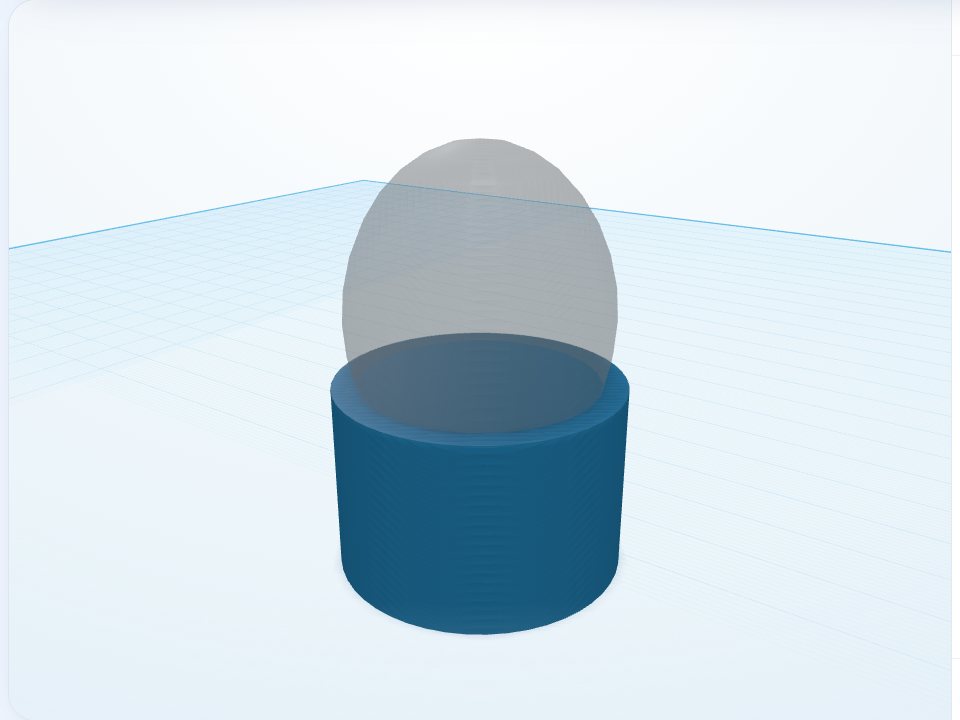

Подставка для яйца
Цилиндр, из которого вычли вытянутую сферу. Урок про отверстие не только круглой, но и любой формы.

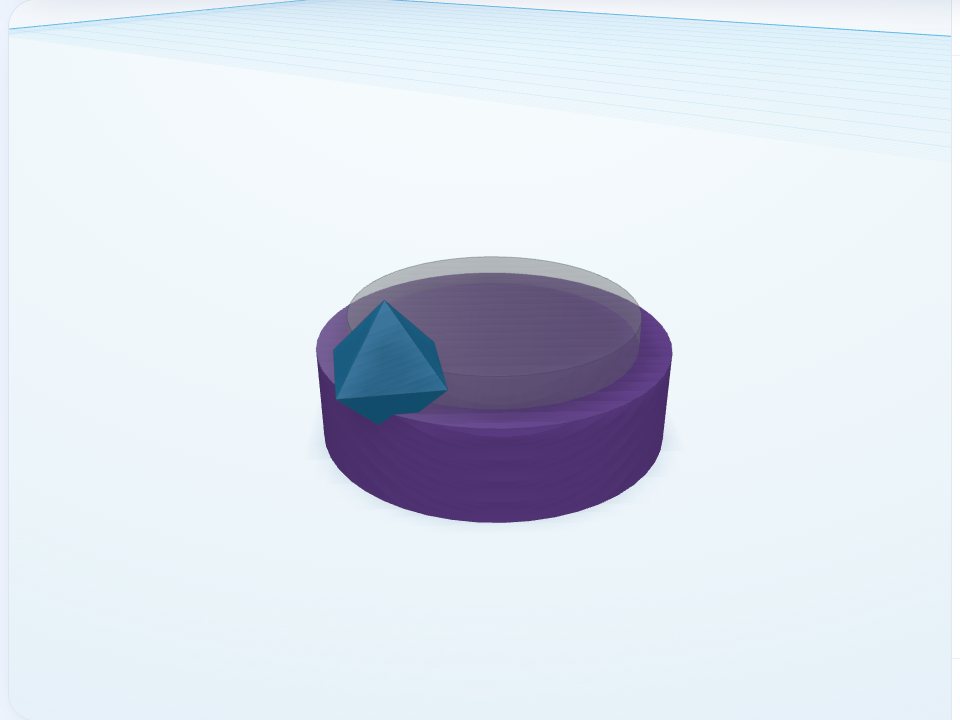

Кольцо
Кольцо на палец с камнем. Урок про внутренний диаметр — то, что измеряют у настоящего кольца.

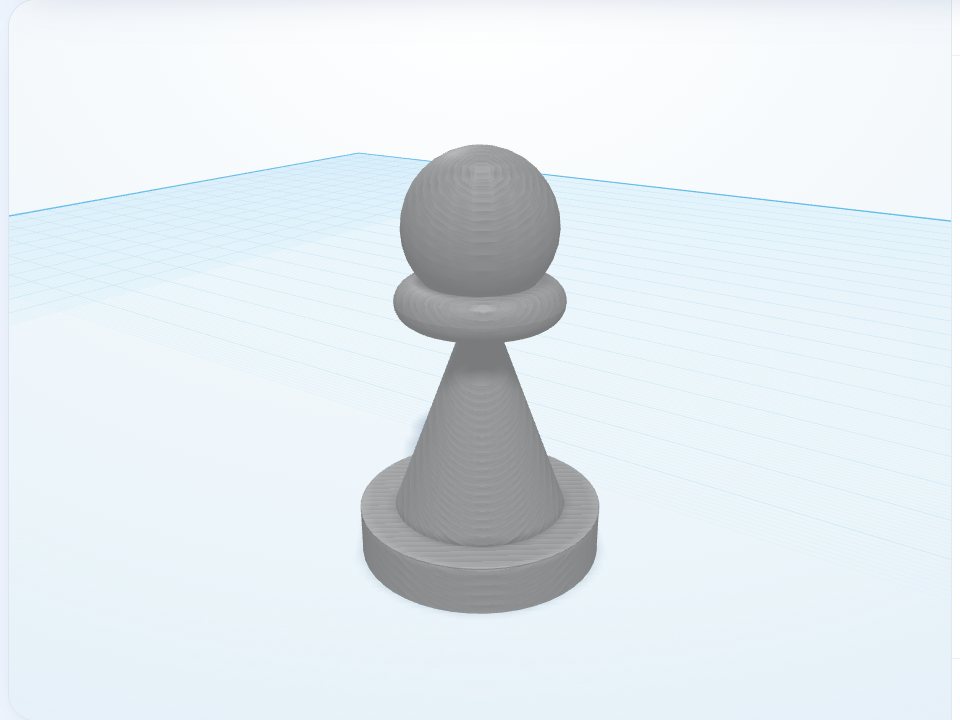

Шахматная пешка
Подставка, конус, воротничок-тор и голова-шар. Первая фигура для своих шахмат.

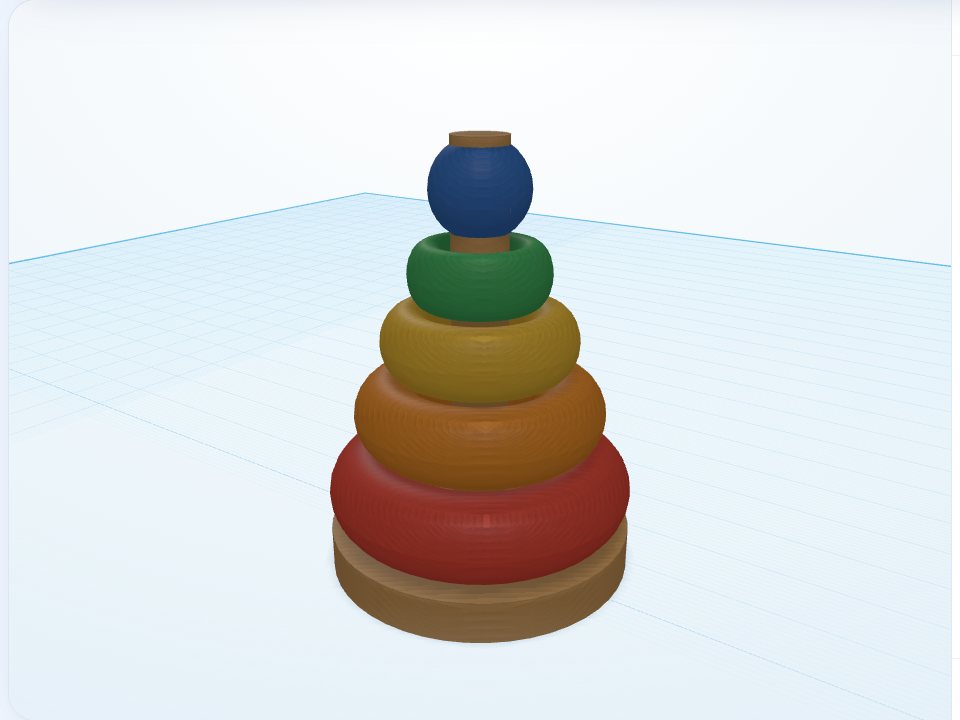

Пирамидка-игрушка
Стержень и кольца, которые уменьшаются к верху. Урок про ряд одинаковых деталей с шагом по размеру.

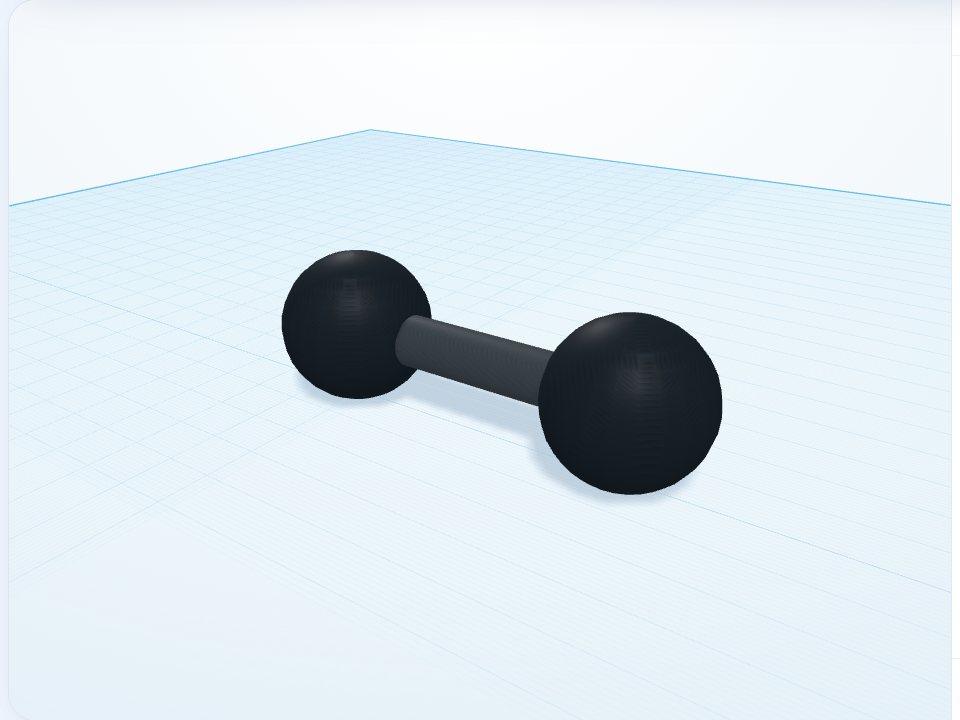

Гантеля
Два шара и ручка между ними. Урок про деталь, лежащую на боку, и центровку по высоте.

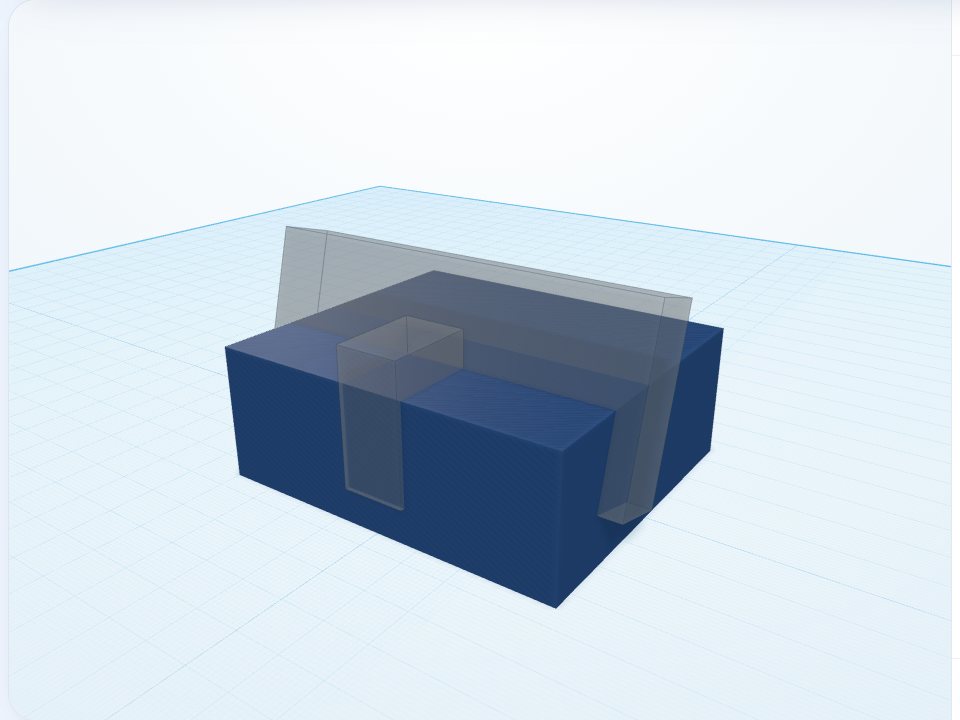

Держатель для телефона
Брусок с наклонной прорезью: телефон встаёт в неё и стоит под углом. Урок про отверстие, повёрнутое на заданный угол, и про размер под настоящую вещь — толщину телефона в чехле.

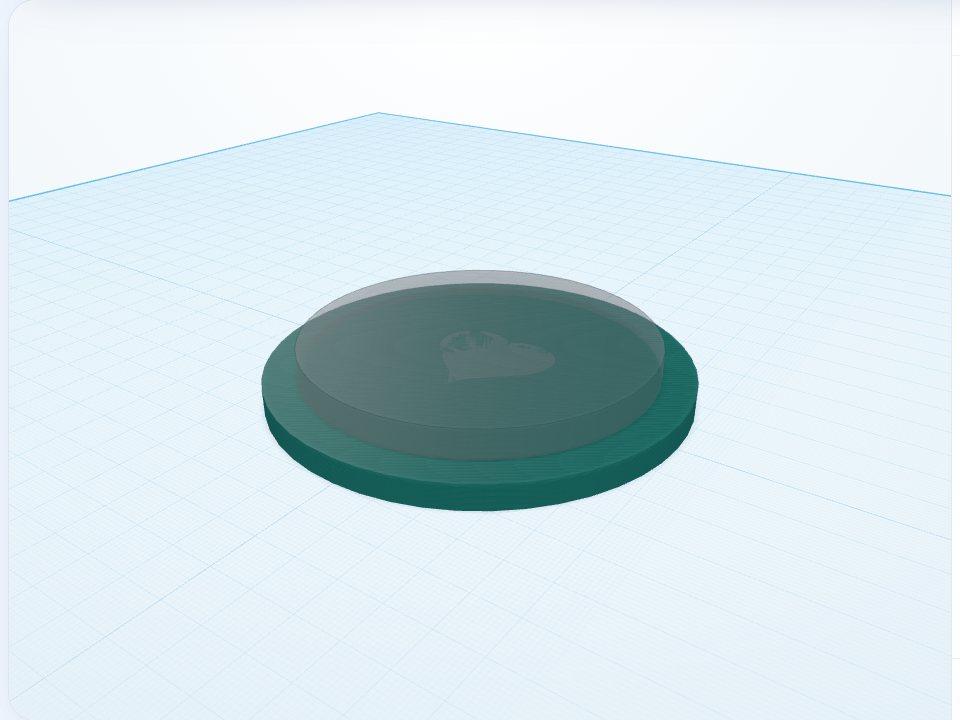

Подставка под кружку
Круглая подставка с выемкой точно под дно кружки: кружка не ездит по столу. Урок про вычитание формы — выемку под предмет по его мерке.
Органайзер для мелочей

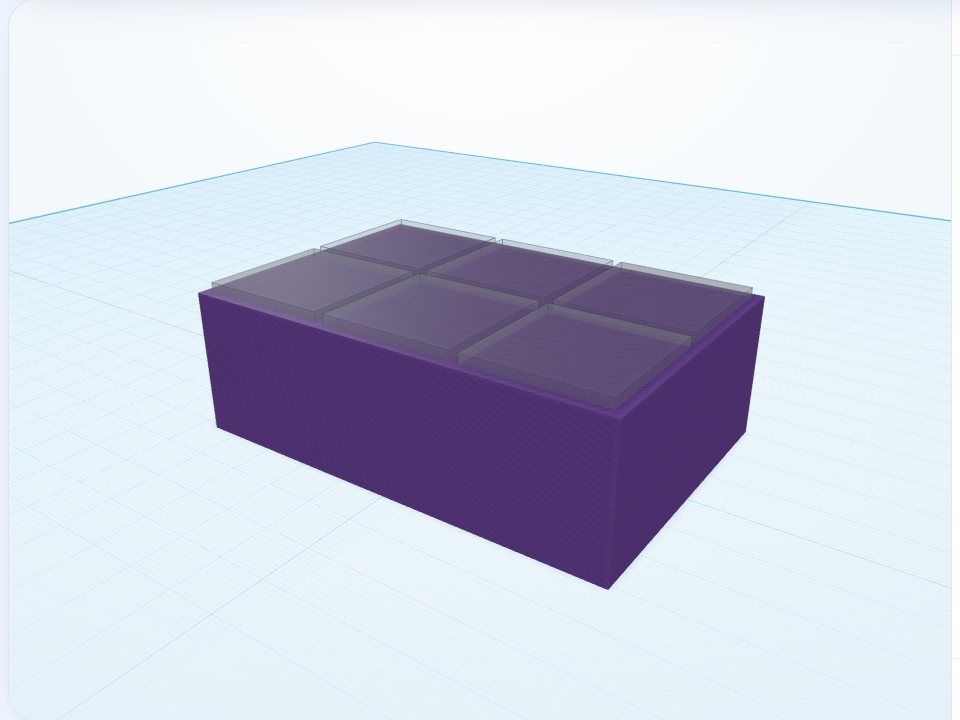

Коробка с шестью одинаковыми ячейками — для скрепок, бусин, батареек и деталей конструктора. Урок про массив: одна ячейка, скопированная с точным шагом, и расчёт коробки под ячейки.
Средний уровень

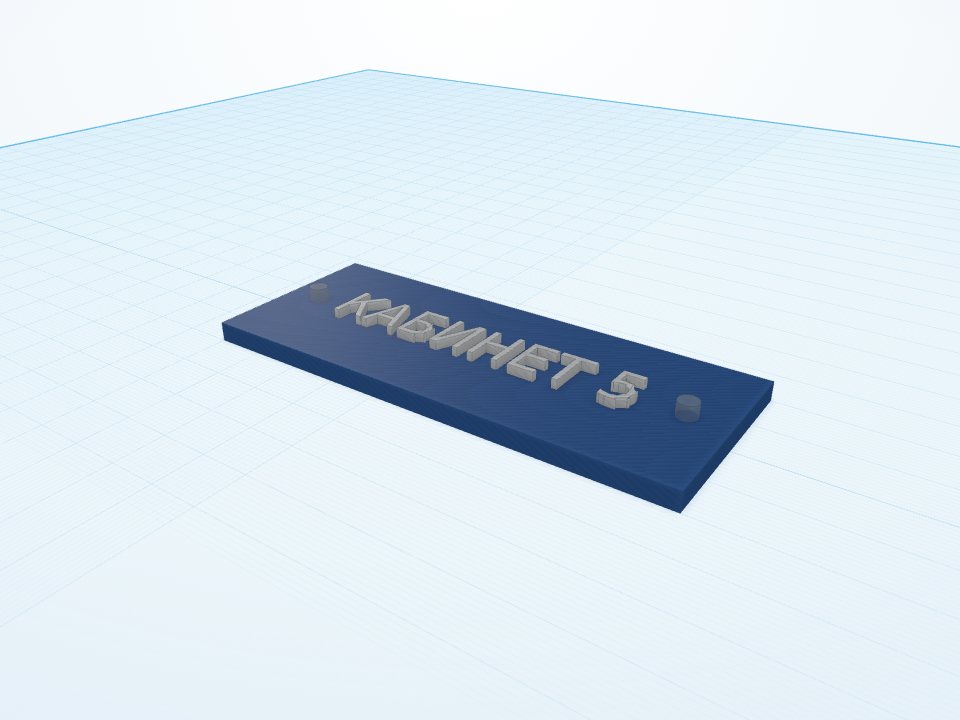

Табличка на дверь
Табличка с надписью и двумя отверстиями под саморезы. Тот же приём с текстом, что в брелоке, плюс ровная расстановка отверстий.

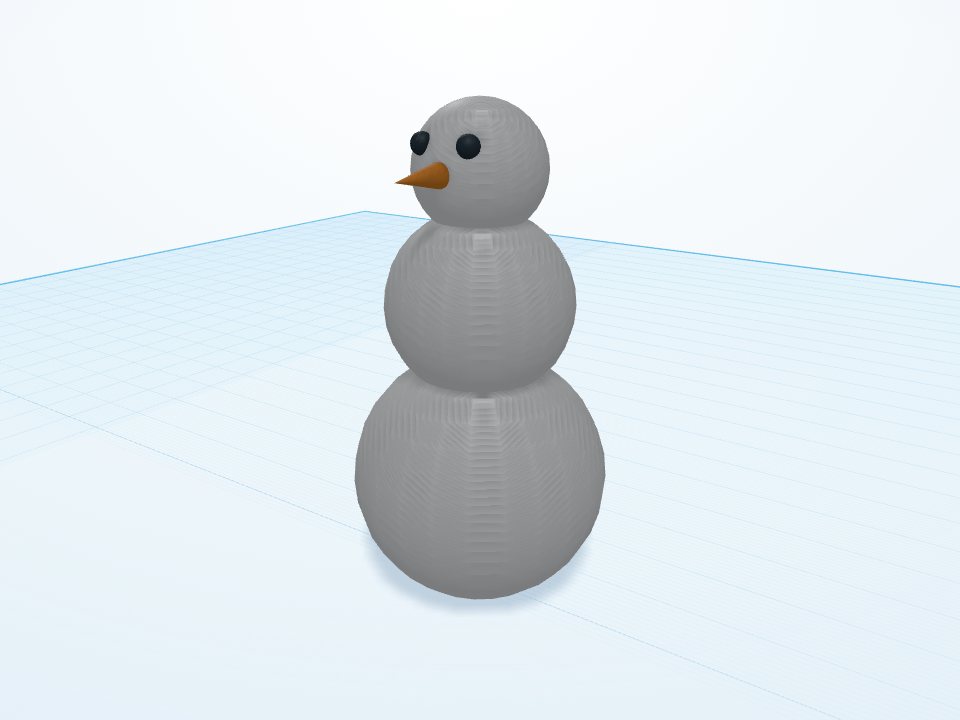

Снеговик
Три шара друг на друге, нос-морковка и глаза. Урок про то, как ставить детали друг на друга по высоте.

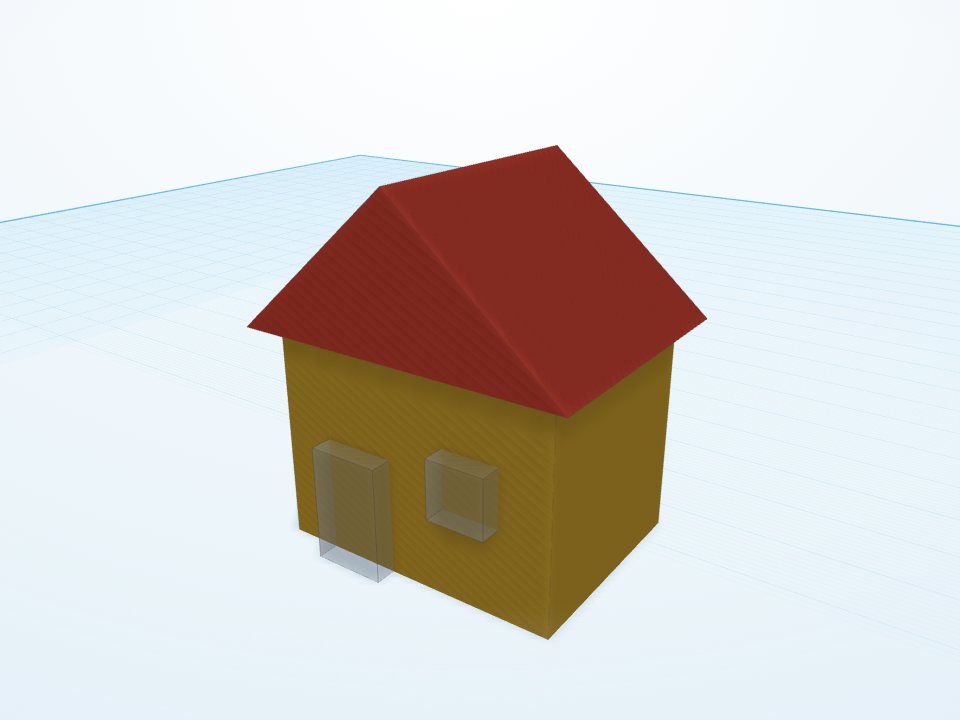

Домик
Коробка, крыша и два отверстия — дверь и окно. Урок про фигуру «Крыша» и отверстия, которые не проходят насквозь.
Паровозик

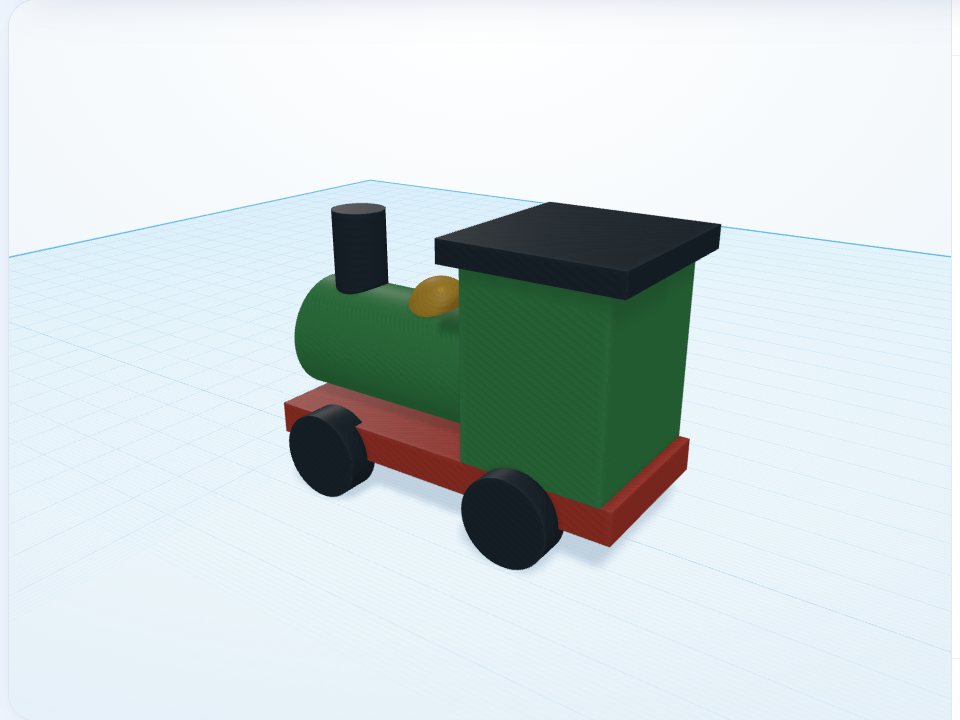

Рама, котёл, кабина, труба и четыре колеса. Урок про цилиндры, повёрнутые двумя разными способами: котёл лежит вдоль, колёса стоят поперёк.
Самолёт

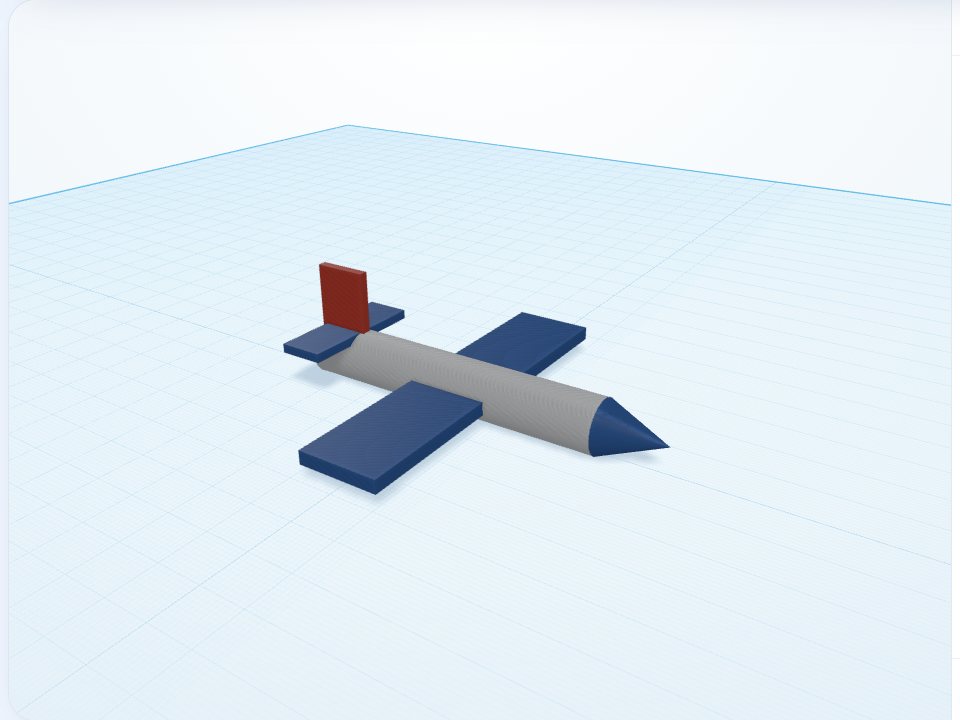

Фюзеляж, нос-обтекатель, крылья и хвостовое оперение. Урок про конус, повёрнутый носом вперёд, и тонкие детали-крылья.

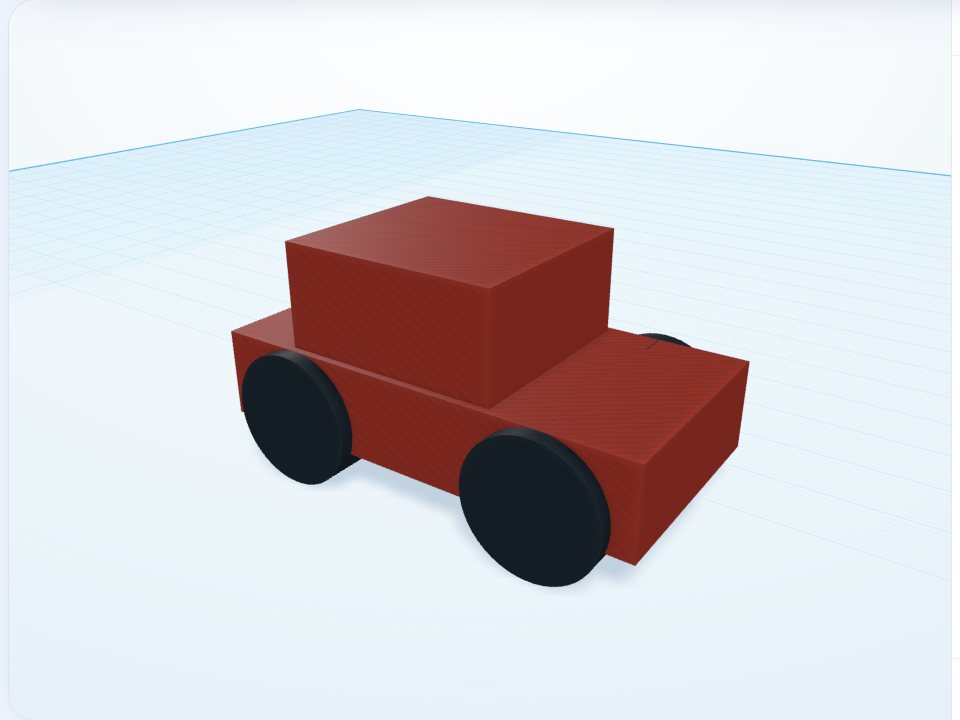

Машинка
Кузов, кабина и четыре колеса. Урок про колёса: цилиндр, поставленный на ребро, и расстановка по углам.
Кораблик

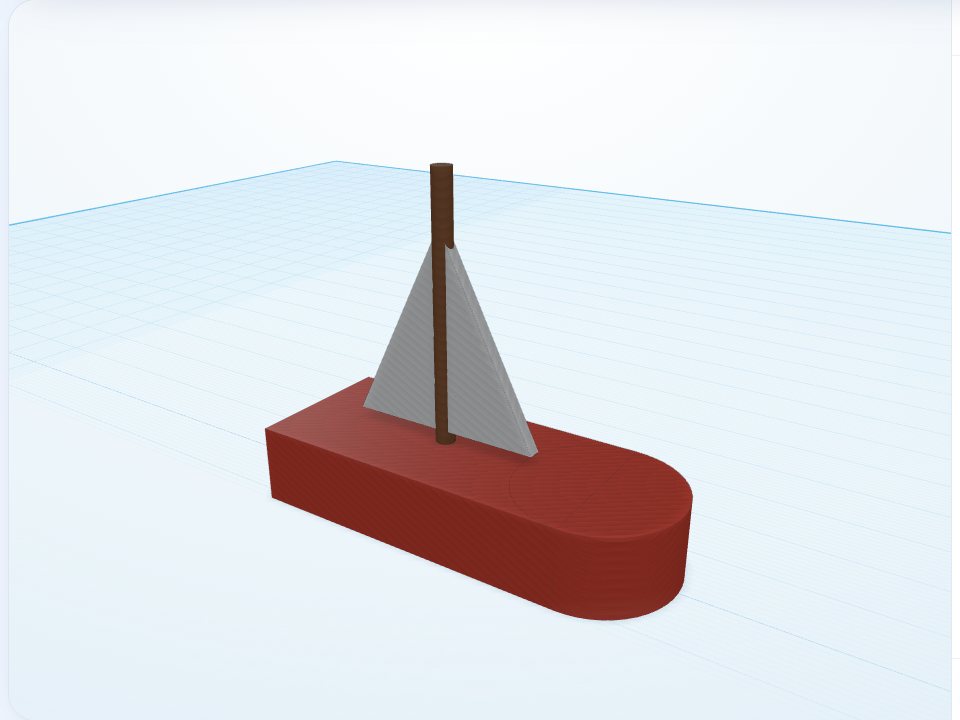

Корпус со скруглённым носом, мачта и треугольный парус. Урок про «Крышу», которая становится парусом.
Робот

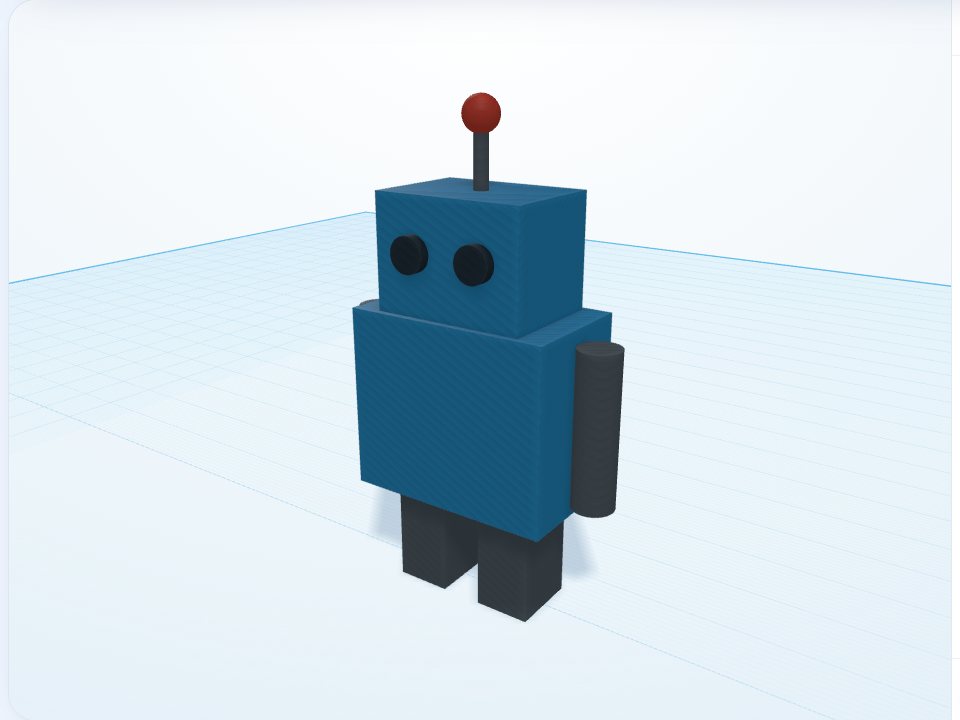

Ноги, туловище, голова, руки, глаза и антенна. Урок про симметрию: всё, что слева, повторяется справа.

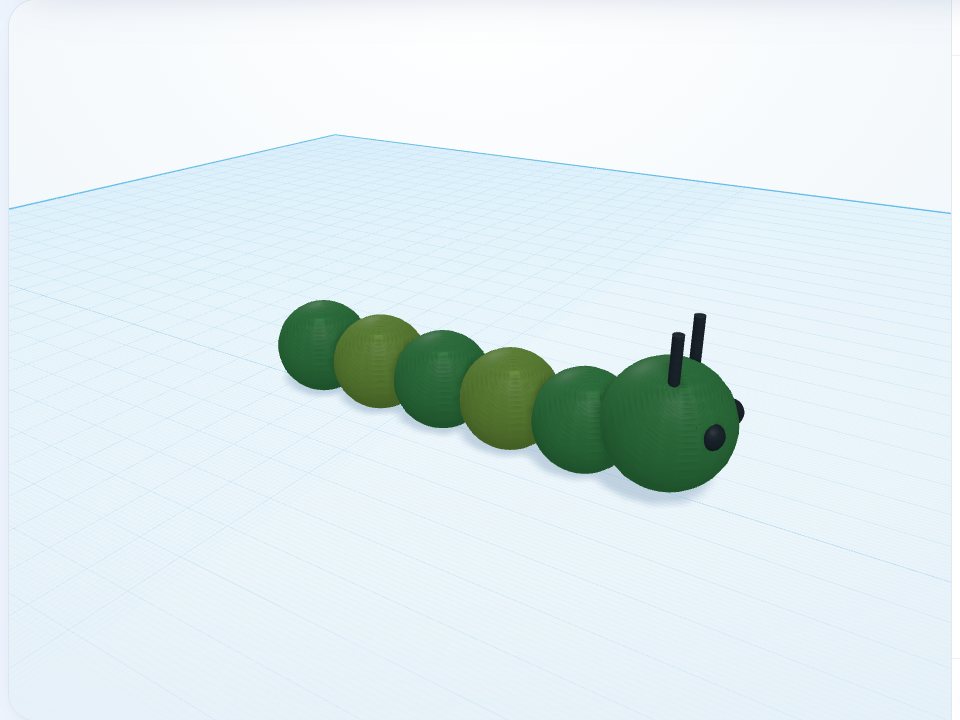

Гусеница
Цепочка шаров, голова, глаза и усики. Урок про ряд деталей с одинаковым шагом.
Божья коровка

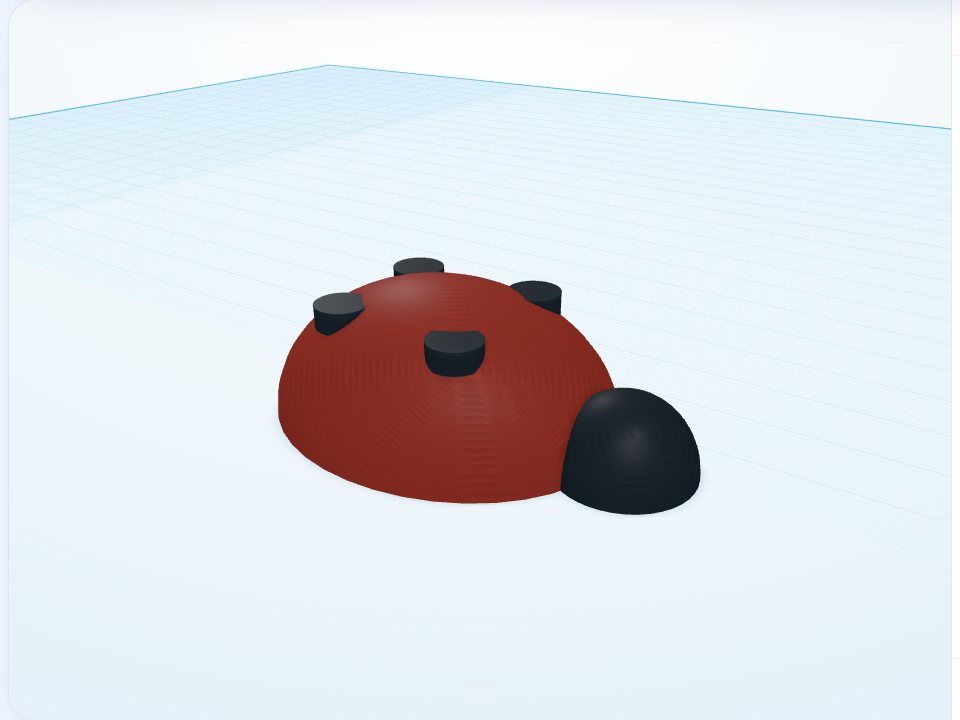

Вытянутая полусфера-панцирь, голова и пятнышки. Урок про детали, поставленные на изогнутую поверхность.

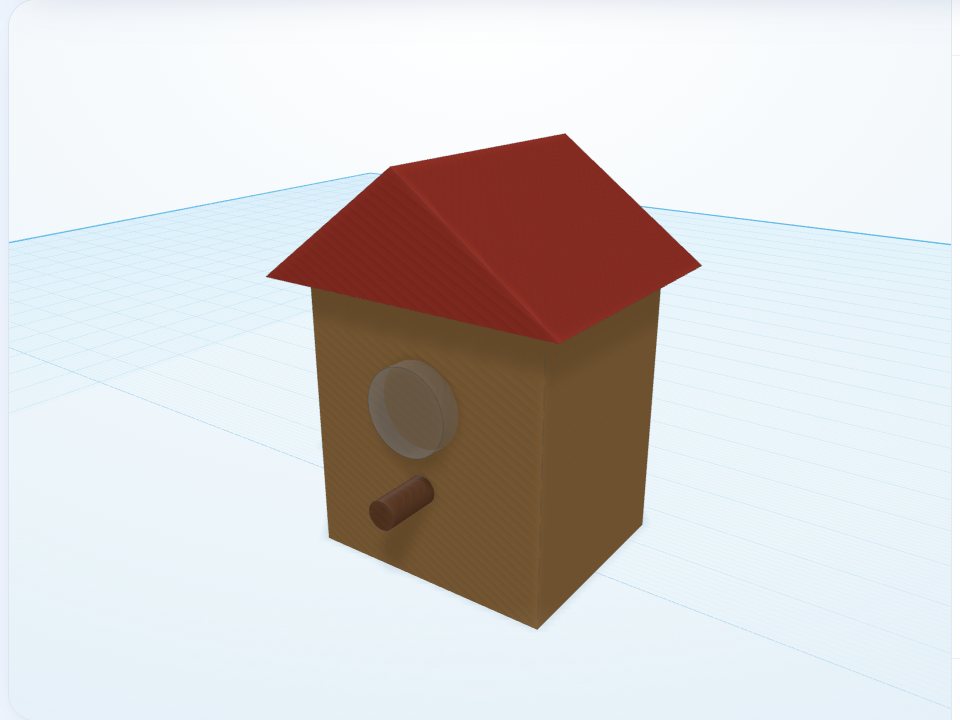

Скворечник
Домик, крыша, круглый леток и жёрдочка. Урок про отверстие и деталь, которые смотрят вперёд, а не вверх.
Кружка

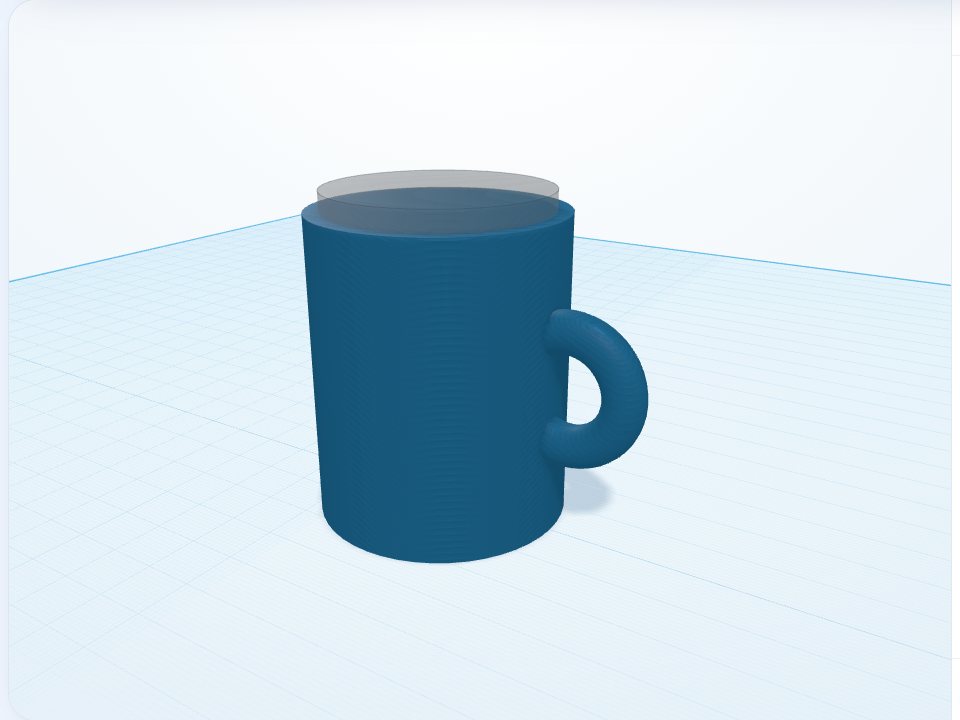

Стакан и ручка из тора, поставленного на ребро. Урок про тор в вертикальном положении.
Снежинка

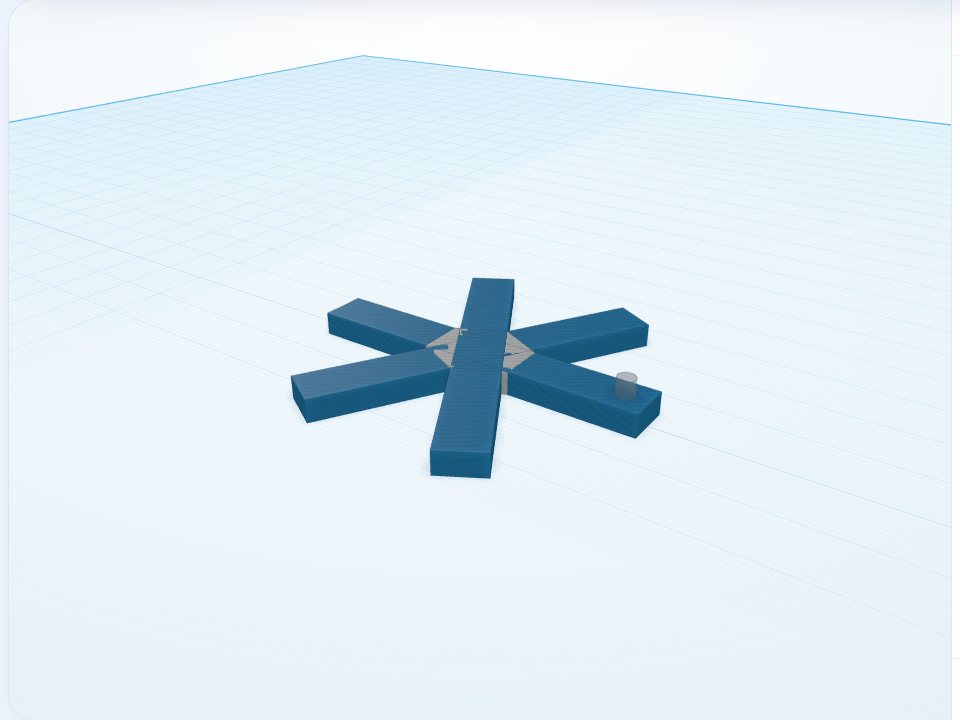

Три перекрещённых луча и шестигранник в центре. Урок про поворот на заданный угол вокруг вертикали.
Черепаха

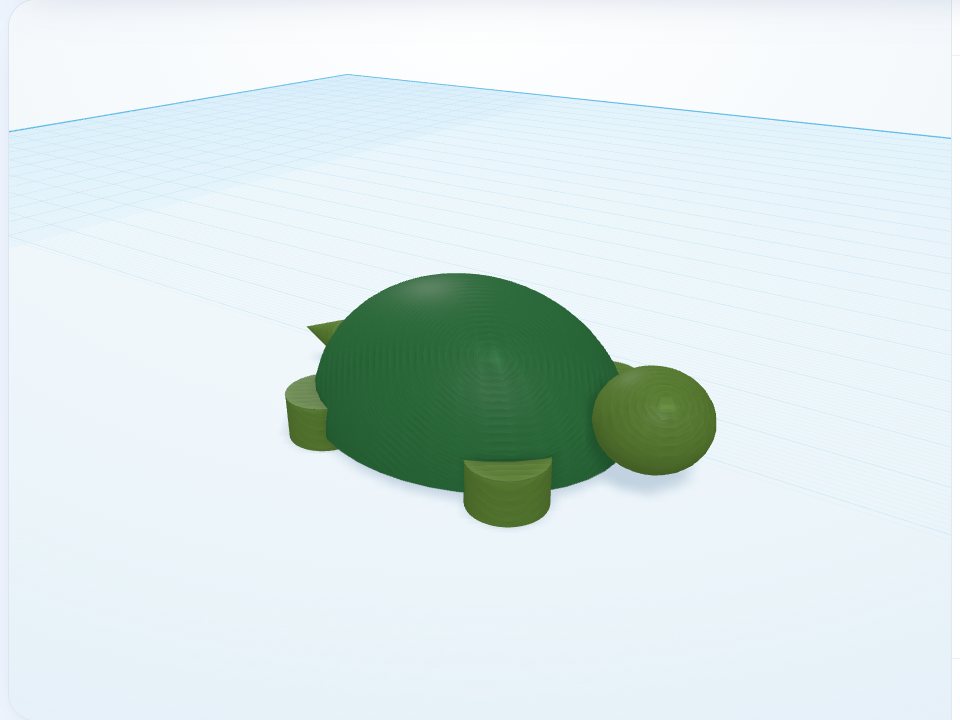

Панцирь, четыре лапы, голова и хвостик. Урок про детали, выглядывающие из-под большой.
Шахматная ладья

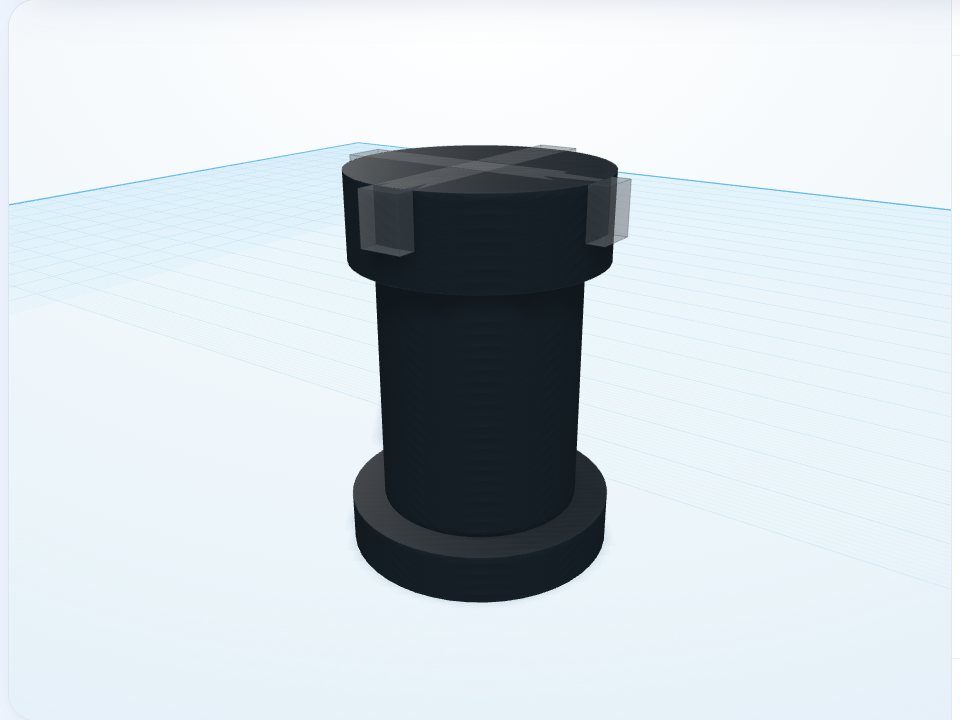

Башенка с зубцами. Урок про отверстия, которые режут не дыру, а вырезы по краю.
Шахматный слон

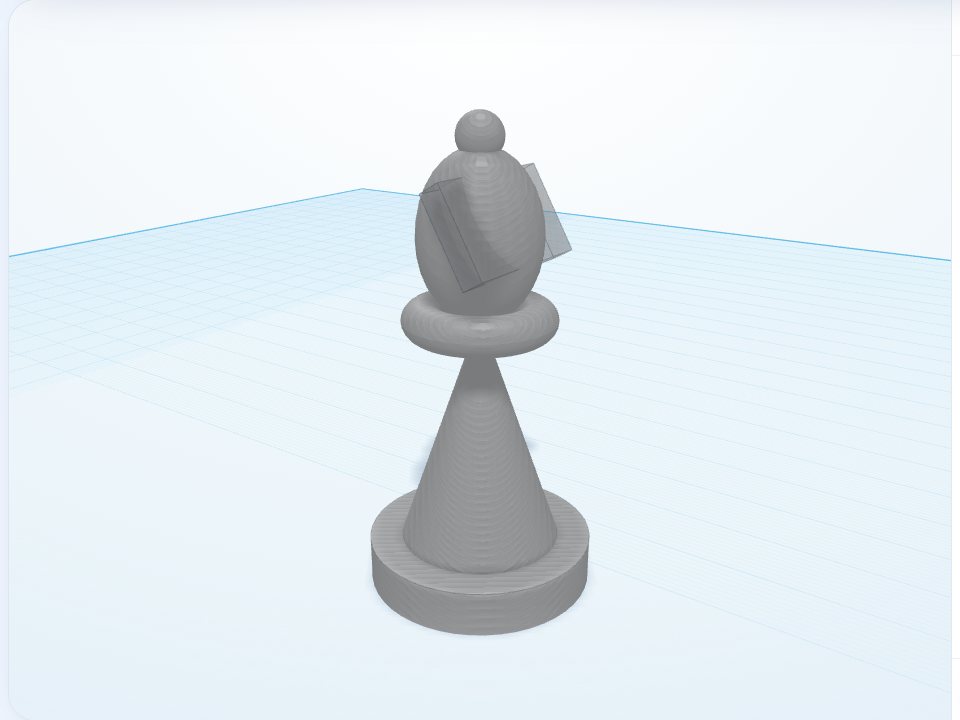

Вытянутая голова-митра с косой прорезью и шарик на макушке. Урок про сферу, которую растягивают по высоте, и наклонное отверстие.
Шахматный ферзь

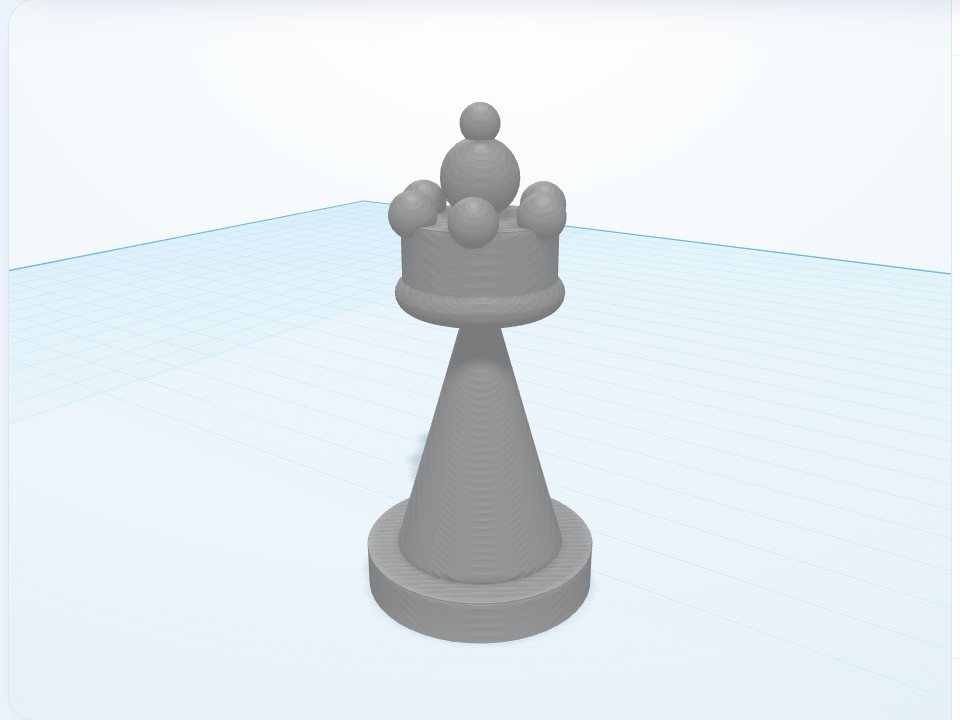

Высокое тело, корона из шести шариков по кругу и шар на макушке. Урок про детали, расставленные по окружности через равные углы.
Шахматный король

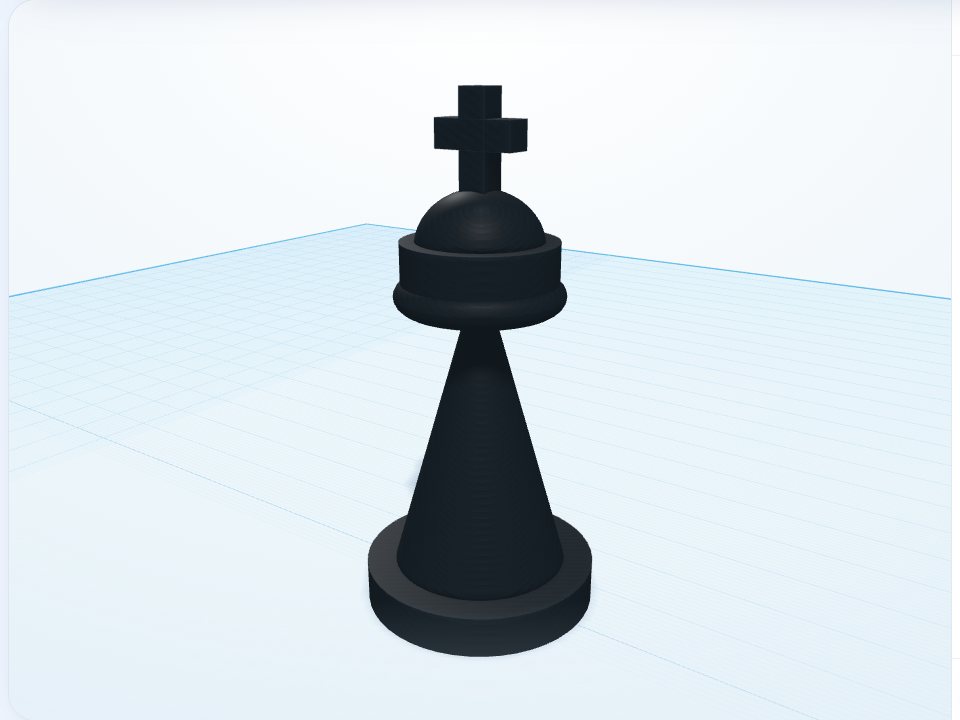

Самая высокая фигура: тело, корона-купол и крест из двух брусков. Урок про крест, собранный из деталей, которые пересекаются.
Игральный кубик

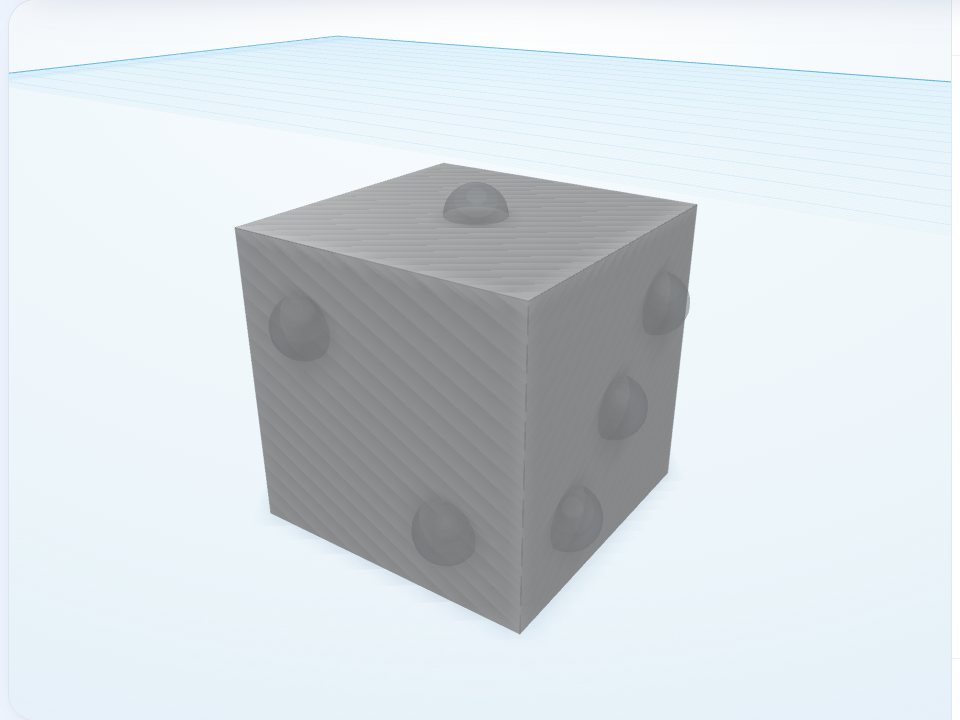

Куб и сферы-отверстия, наполовину утопленные в грани. Урок про точки на разных гранях: сверху, спереди и сбоку.
Держатель для наушников

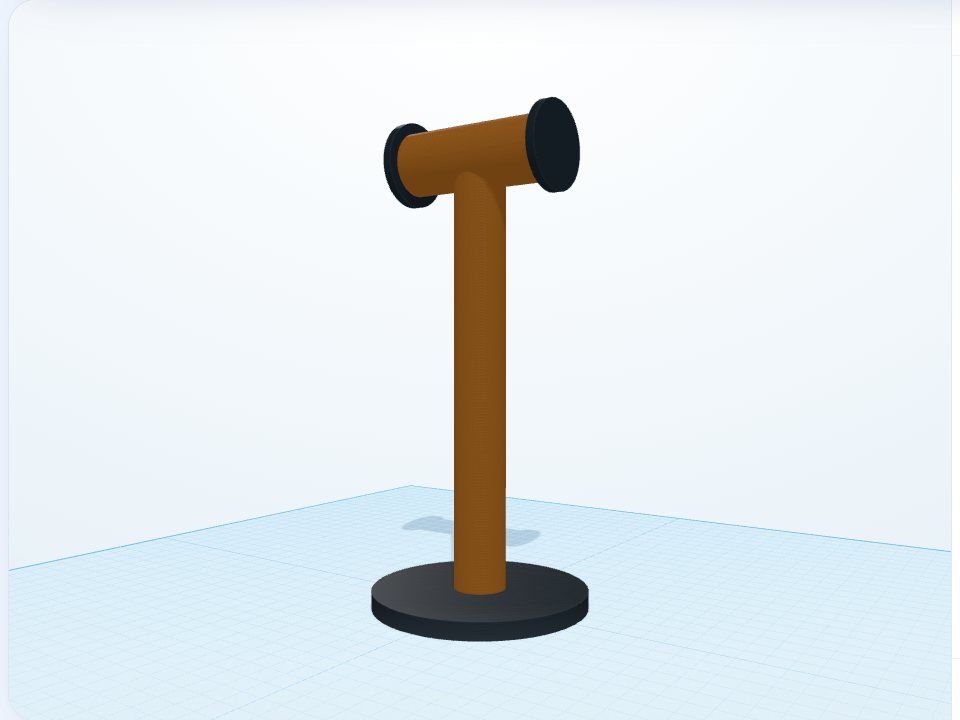

Подставка на стол, на которую вешают полноразмерные наушники: основание, высокая стойка и круглое седло с бортиками. Урок про размеры по настоящей вещи и устойчивость.

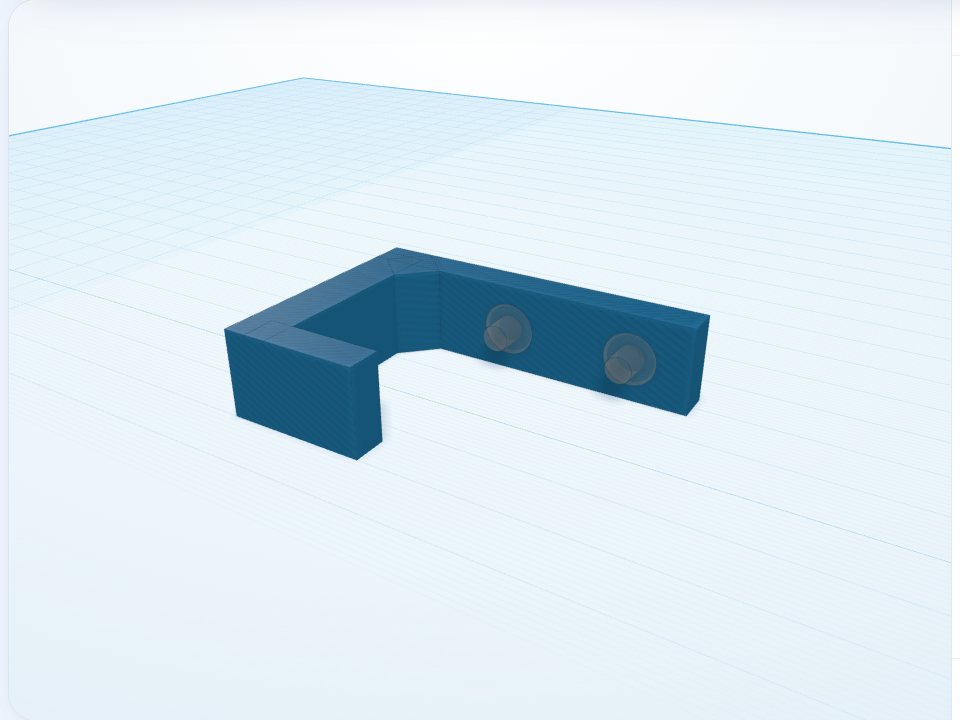

Крючок на стену
Крючок для полотенца, ключей или рюкзака: пластина под два самореза, плечо и зацеп. Урок про прочность — как положить деталь на стол принтера, усилить угол и спрятать головку самореза.

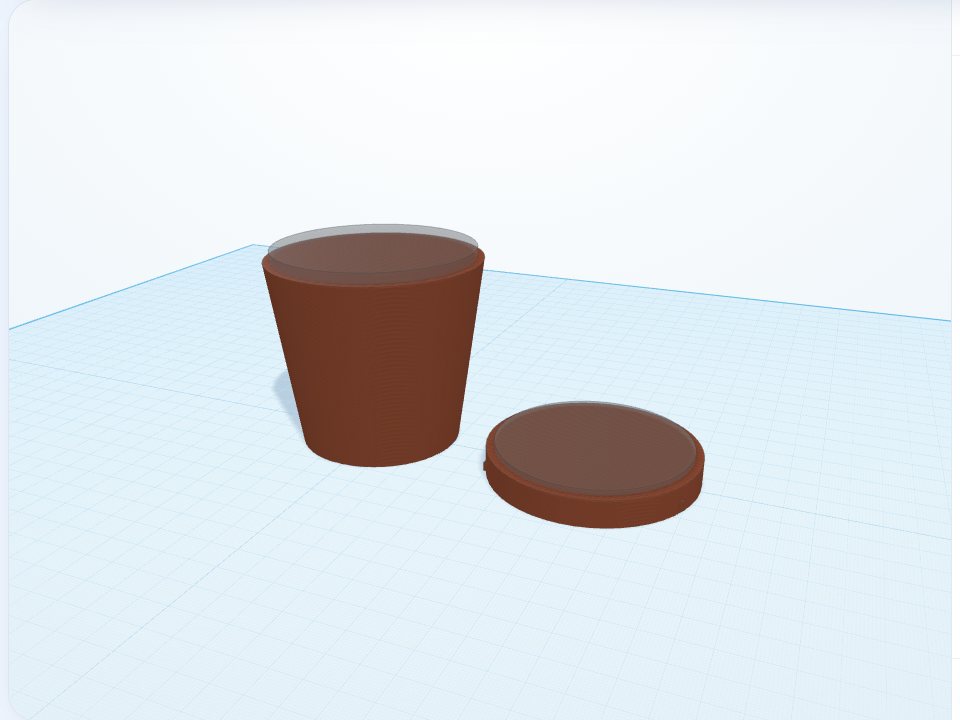

Кашпо для цветов
Горшок, который расширяется кверху, с отверстием для воды и поддоном. Урок про конус со срезом вершины, полость той же формы и вещь из двух деталей.

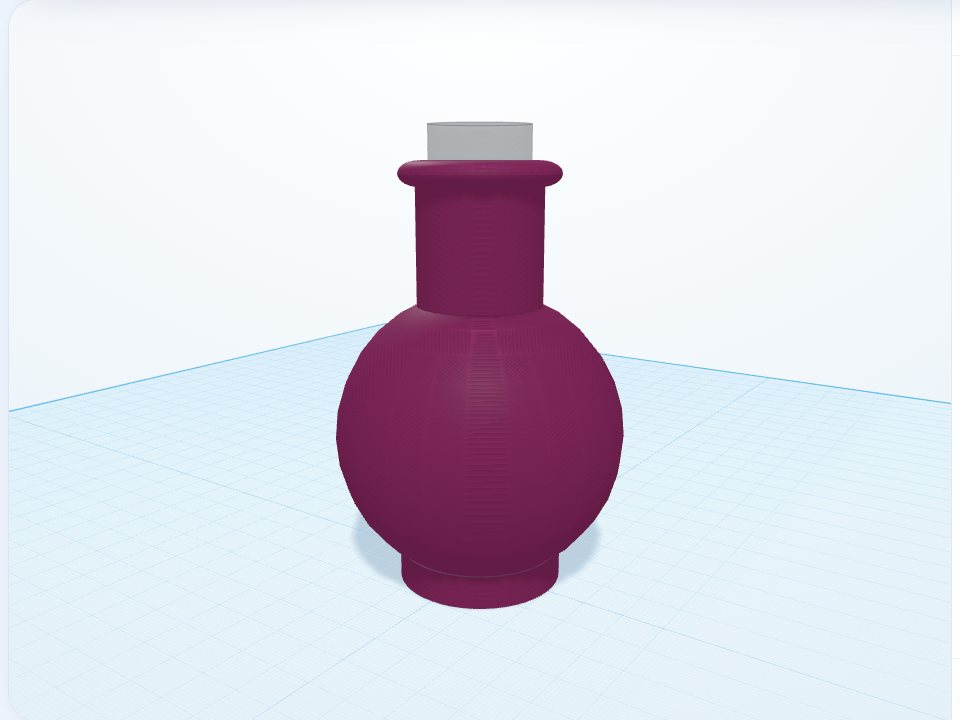

Ваза
Шар-тулово на ножке, узкое горлышко и отогнутый край. Ваза собрана из тел вращения: все детали стоят на одной оси. Урок про полость той же формы, что и ваза, и ровную толщину стенки.
Продвинутый уровень

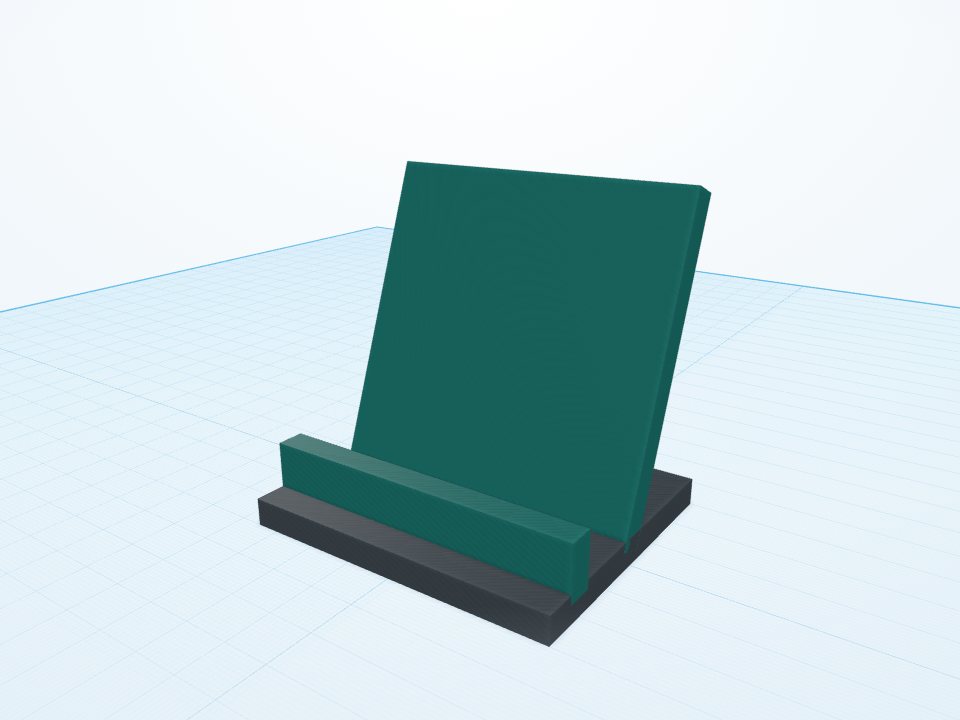

Подставка для телефона
Основание, наклонная спинка и упор для телефона. Урок про поворот детали на нужный угол и про то, чтобы детали надёжно срослись.

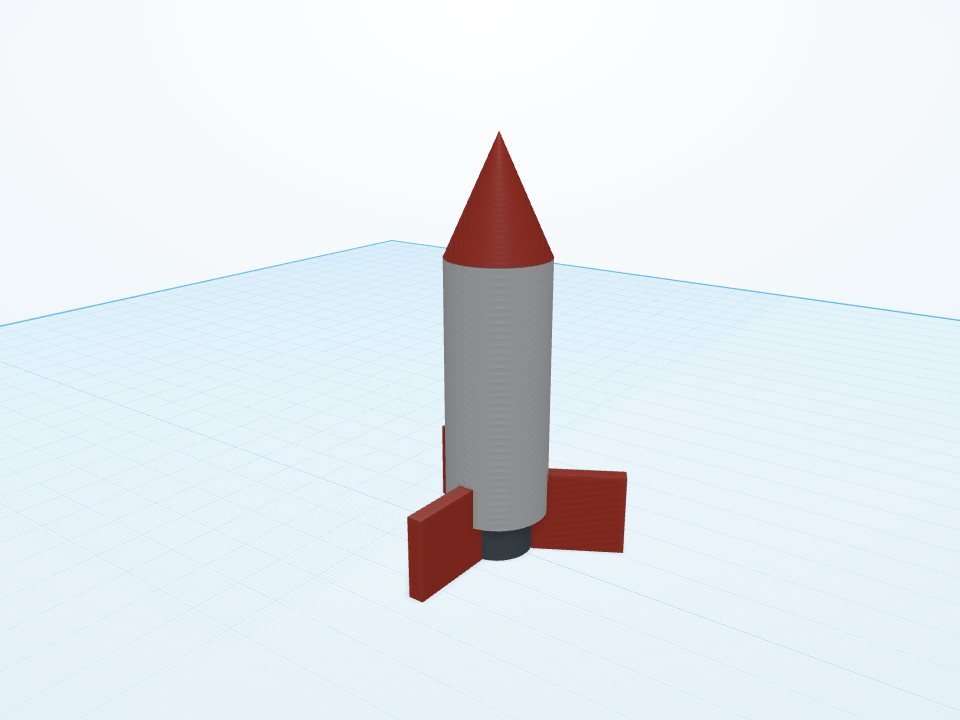

Ракета
Корпус, обтекатель, сопло и три стабилизатора по кругу. Урок про детали, расставленные под равными углами.
Шахматный конь

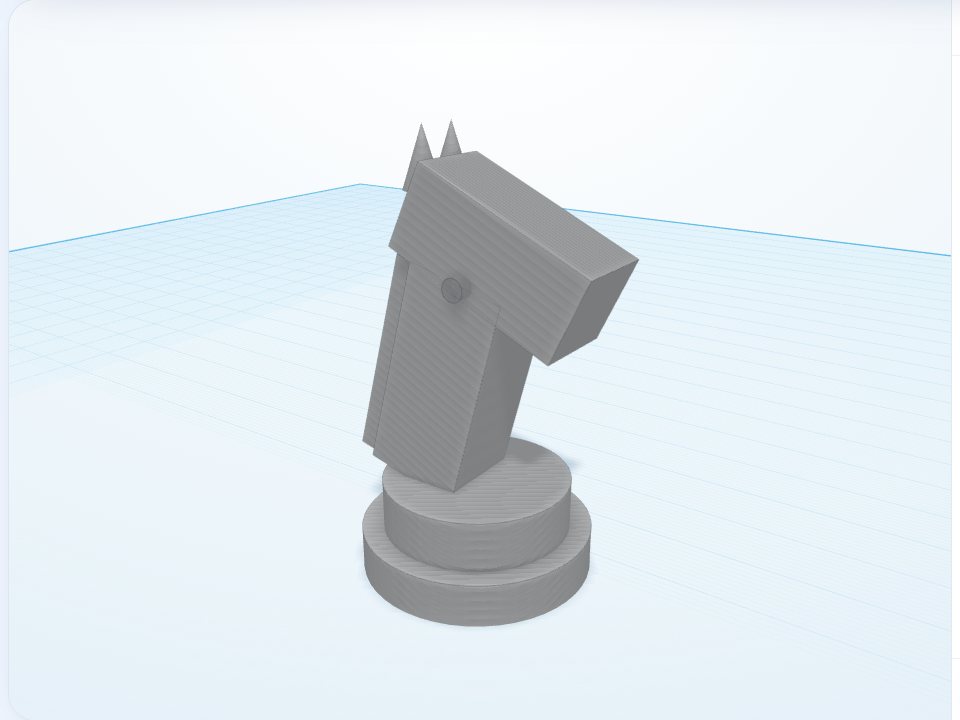

Самая трудная шахматная фигура: наклонённая шея, голова-морда, грива, уши и глаз-отверстие. Урок про фигуру, которую не собрать из деталей по одной оси.

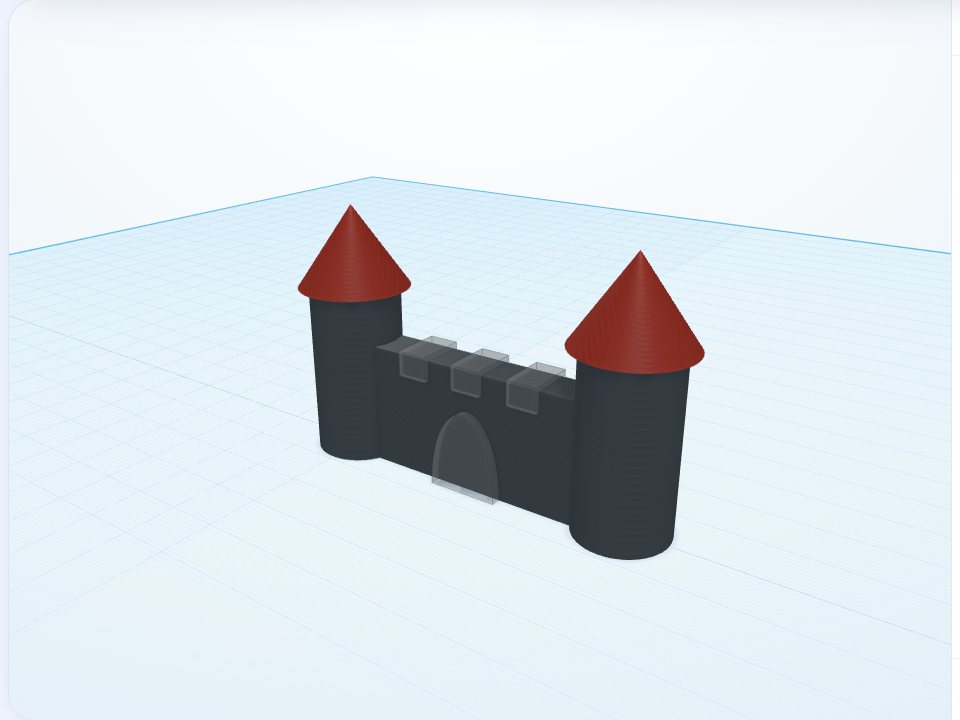

Замок
Стена с воротами и зубцами, две башни с островерхими крышами. Урок про «Свод» как отверстие — так делают арки.
Спутник

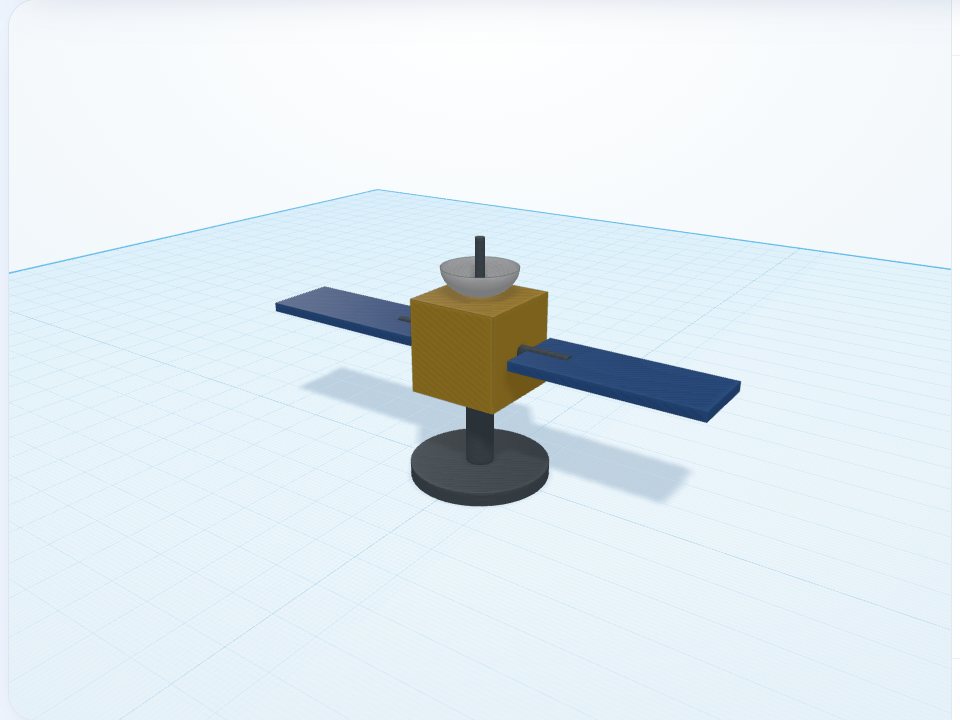

Корпус, солнечные панели на штангах, тарелка-антенна и подставка. Урок про перевёрнутый купол и модель на стойке.

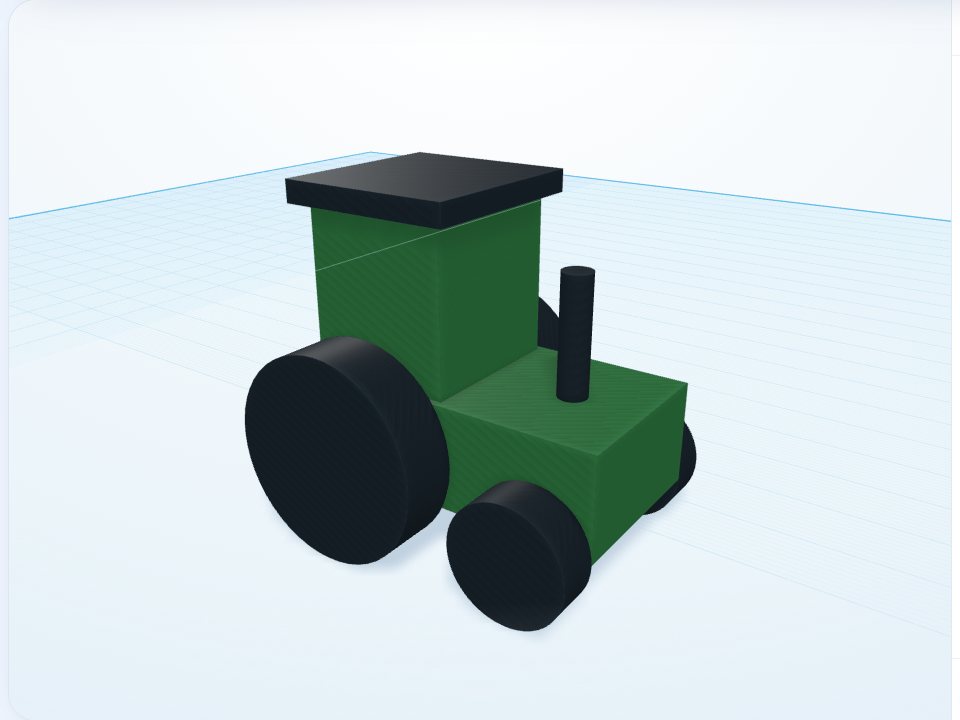

Трактор
Большие задние колёса, маленькие передние, кабина и выхлопная труба. Урок про колёса разного размера на одной оси по высоте.
Вертолёт

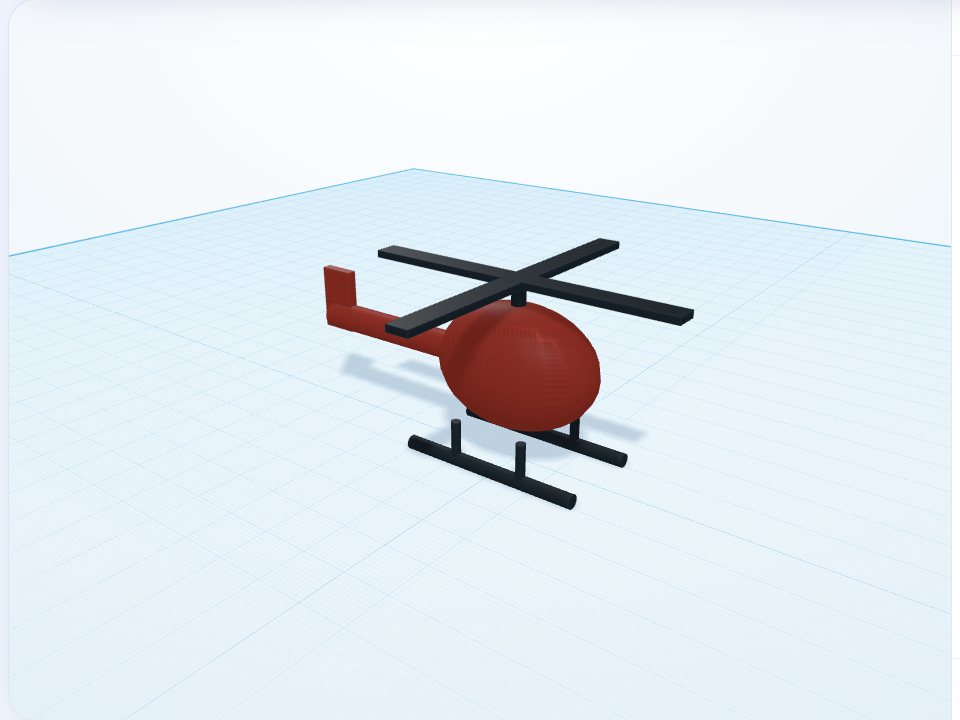

Кабина-капля, хвостовая балка, винт крестом и полозья. Урок про сферу, вытянутую в капсулу, и детали на полозьях.
Маяк

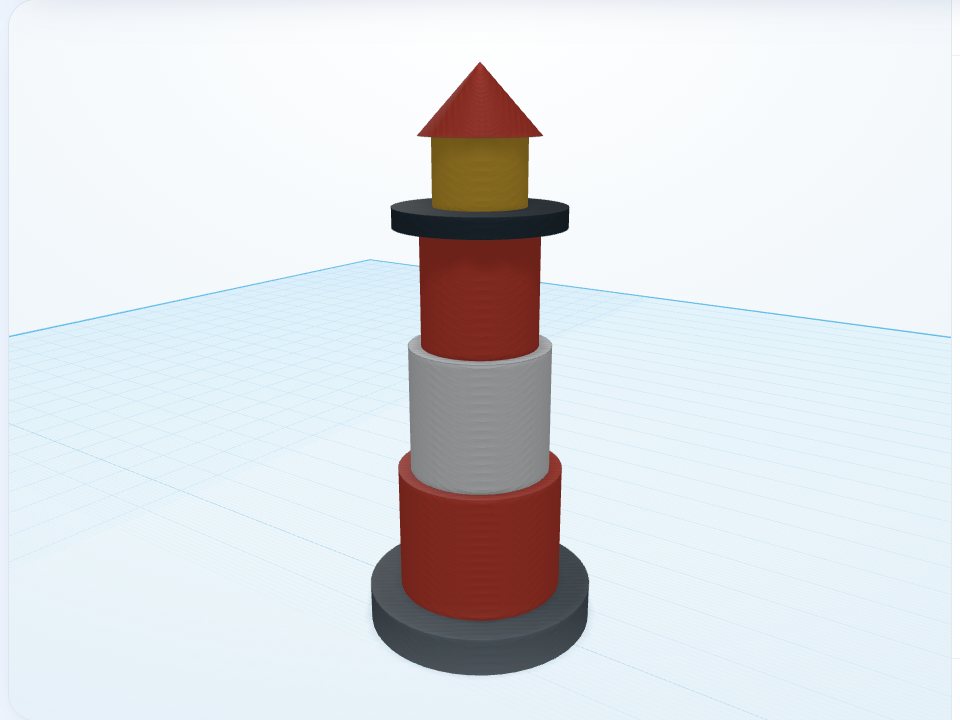

Башня из сужающихся ярусов, галерея, фонарь и крыша. Урок про точную стыковку большого числа деталей по высоте.
Органайзер для стола

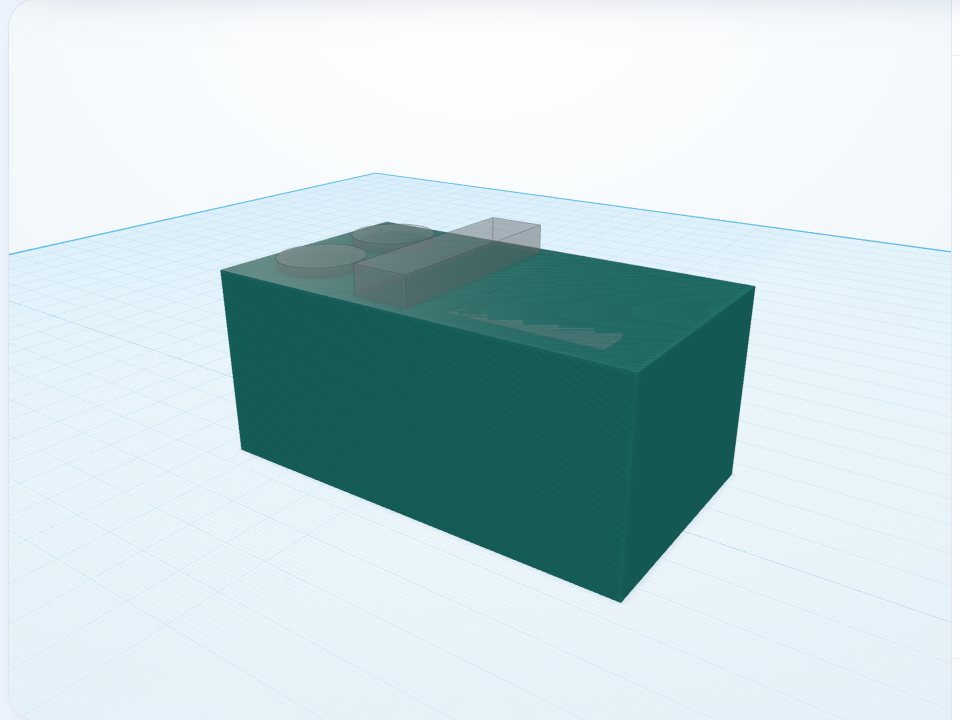

Брусок с гнёздами под ручки, щелью под телефон и отсеком для мелочей. Урок про проектирование под реальные предметы.

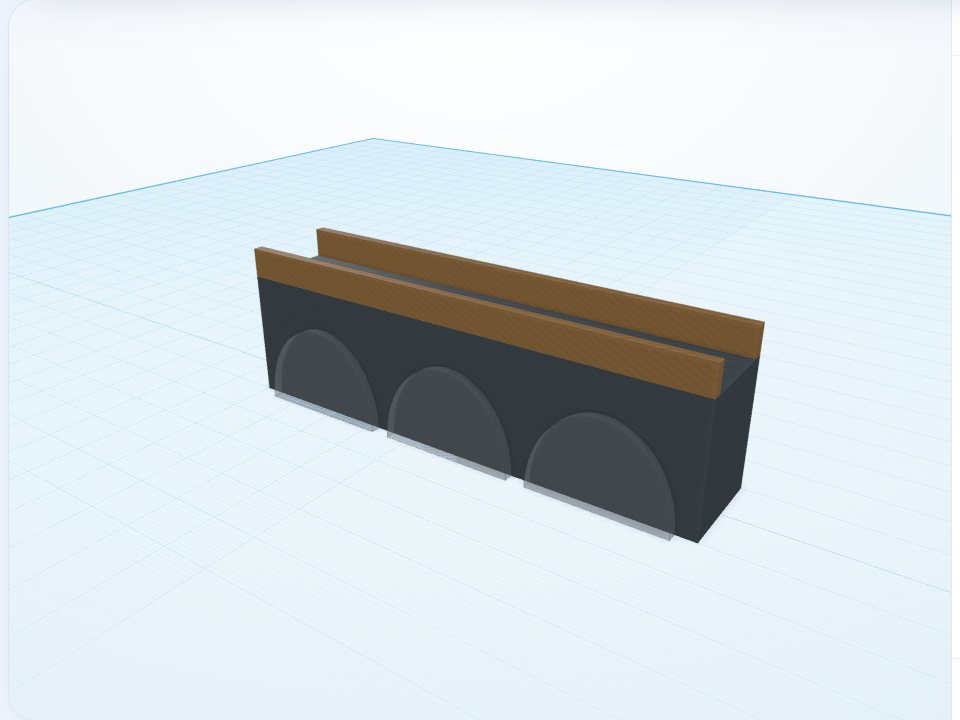

Мост
Брусок с тремя арками и перилами. Урок про ряд одинаковых вырезов «Сводом» и точный шаг между ними.
Корона

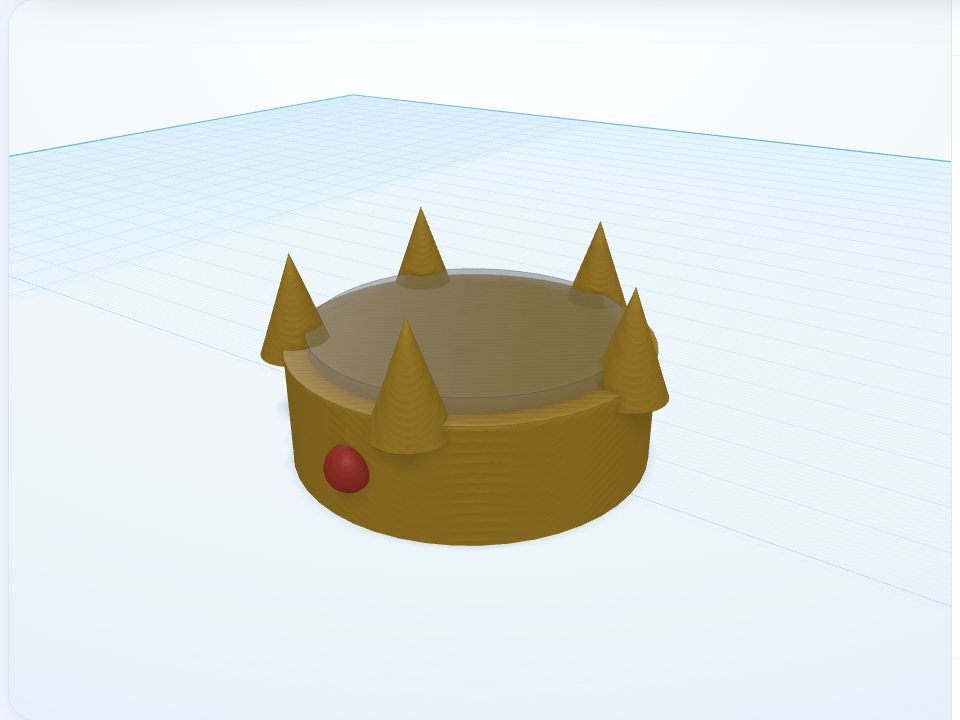

Обруч и пять зубцов по кругу, камень спереди. Урок про расстановку деталей по окружности через равные углы.

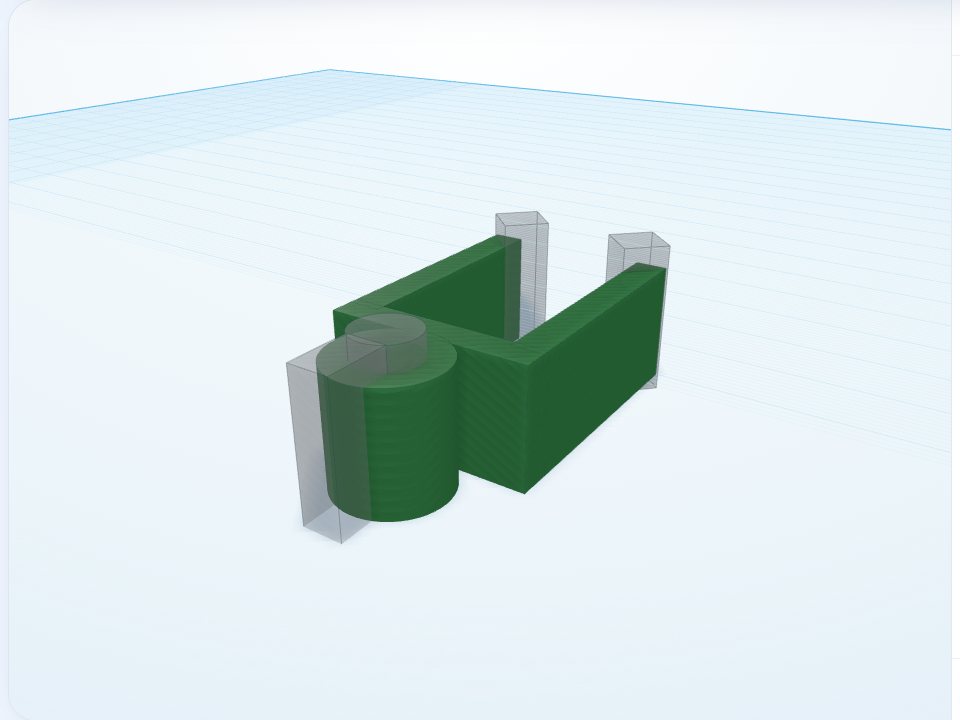

Клипса для проводов на стол
Клипса надевается на край стола и держит провод зарядки, чтобы он не падал на пол. Урок про допуски: зазор под толщину столешницы, пружинящие губки и щель-защёлку уже кабеля.
Машинка с крутящимися колёсами

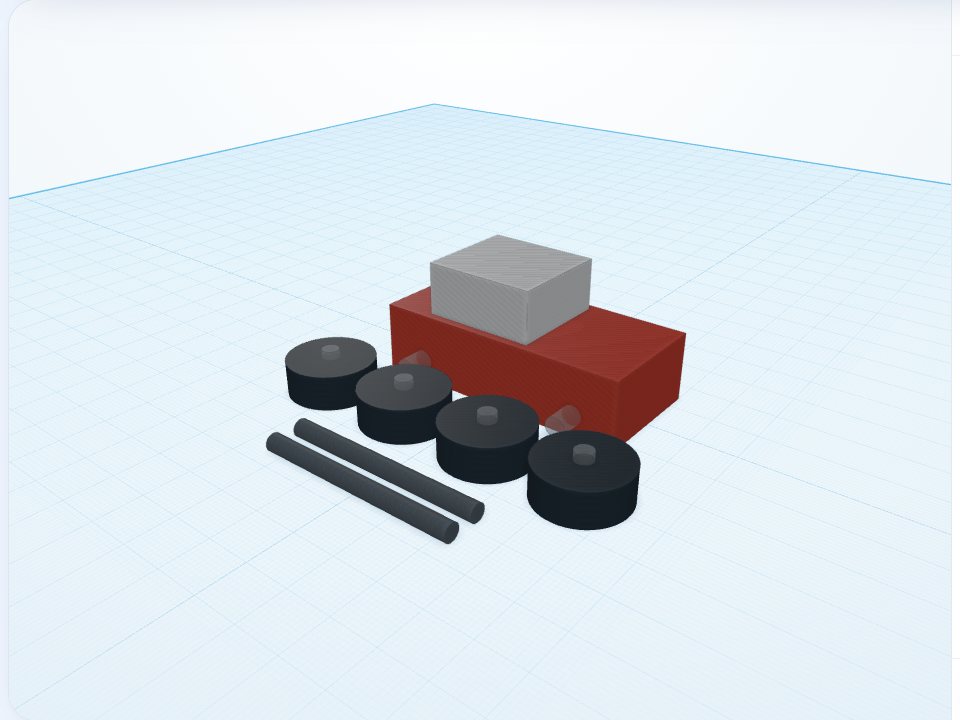

Машинка, у которой колёса правда крутятся: кузов, четыре колеса и две оси печатаются отдельно и собираются после печати. Урок про посадки — где нужен зазор, а где натяг.
Как проходить уроки
Прочитайте шаги
На странице урока — что понадобится, размеры каждой детали и шаги по порядку.
Соберите модель
Повторите шаги в редакторе. Кнопка «Открыть в редакторе» кладёт детали урока на плоскость уже расставленными — с ними можно сверяться.
Сгруппируйте
Последний шаг каждого урока — «Сгруппировать»: детали срастаются, а отверстия вычитаются.
Напечатайте
«Отправить» → «Скачать» → STL. Файл открывается в любом слайсере.
Начните с первого урока
«Брелок с именем» — 15 минут и первая готовая вещь. Научитесь добавлять фигуру и задавать размеры, добавлять и менять объёмный текст, делать отверстие под кольцо и склеивать детали — на этих приёмах держится всё 3Д-моделирование.
