Гантеля
Два шара и ручка между ними. Урок про деталь, лежащую на боку, и центровку по высоте.
Начальный уровень
10 минут
4 шагов
Чему научитесь
- Класть цилиндр на бок
- Поднимать деталь до центра соседней
- Ставить детали симметрично
Что понадобится
- Шар — «Сфера», Д 30 × Ш 30 × В 30 мм
- Шар — «Сфера», Д 30 × Ш 30 × В 30 мм
- Ручка — «Цилиндр», Д 10 × Ш 10 × В 60 мм, поворот 90°
Шаги урока
Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Шары
Две «Сферы» по 30 мм: одна с X −30, другая с X 30.
2
Ручка
«Цилиндр» Д 10, Ш 10, В 60 мм. Поверните его на 90°, чтобы он лёг вдоль оси X.
3
По центру шаров
Поставьте ручку в X 0 и поднимите на 10 мм: её середина окажется на высоте 15 мм — как у центров шаров.
4
Сгруппируйте
Выделите все детали и нажмите «Сгруппировать».
Другие уроки
Держатель для телефона
Брусок с наклонной прорезью: телефон встаёт в неё и стоит под углом. Урок про отверстие, повёрнутое на заданный угол, и про размер под настоящую вещь — толщину телефона в чехле.
Брелок с именем
Пластинка, объёмное имя и отверстие под кольцо для ключей — лучшая первая модель: за 15 минут получается вещь, которую хочется напечатать и подарить. Урок про текст: как положить его на деталь и не утопить.
Кубик с отверстием
Куб и цилиндр-отверстие. Так в 3Д-моделировании делают любые дырки — под винт, под шнурок, под карандаш.

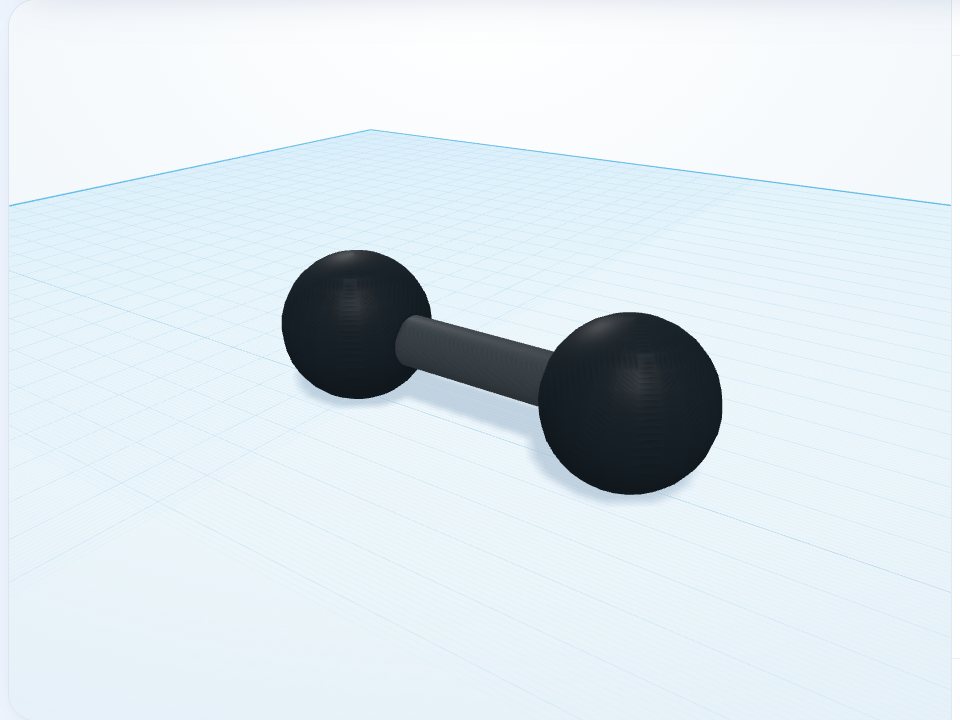

Соберите «Гантеля» в редакторе
