Держатель для телефона

Брусок с наклонной прорезью — телефон стоит в ней под углом. Урок про повёрнутое отверстие по мерке.

Начальный уровень 10 минут 5 шагов
Урок3D — Держатель для телефона

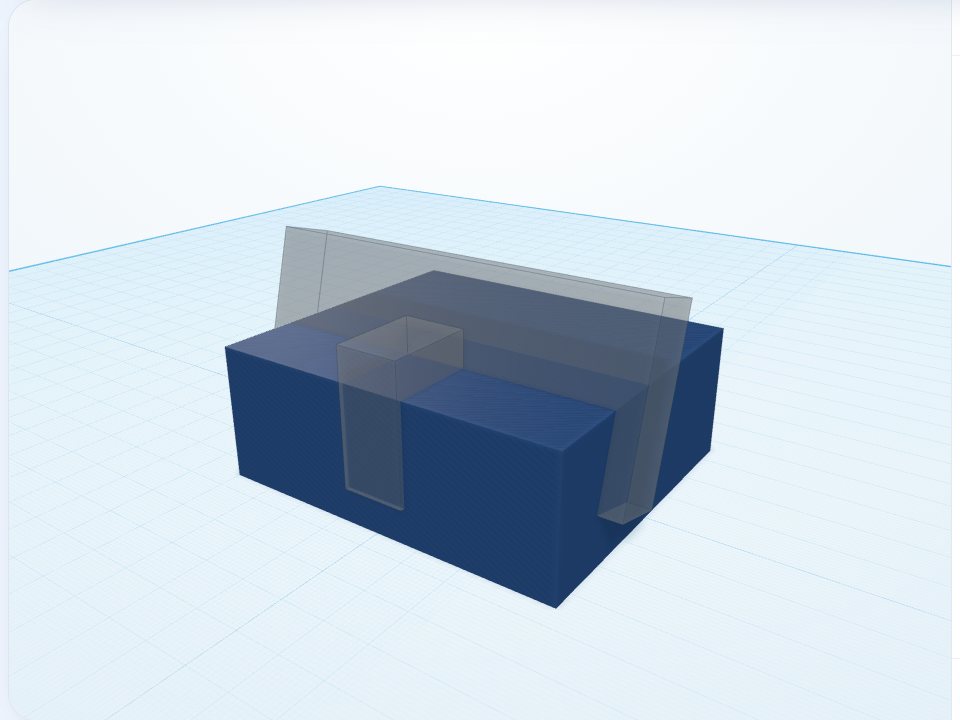

Модель «Держатель для телефона» в онлайн-редакторе Урок3D: детали расставлены перед группировкой

Чему научитесь

  • Делать прорезь под настоящую вещь с зазором
  • Наклонять отверстие на заданный угол
  • Проверять, что вещь не опрокинется

Фигуры из библиотеки

Куб‑отв. × 2 Куб

Шаги урока

На картинке — модель после шага: новые детали обведены, прежние бледные. «Открыть в редакторе» кладёт все детали урока уже расставленными.

1
Шаг 1 урока «Держатель для телефона»: Основа

Основа

Перетащите «Куб» и задайте Д 80, Ш 70, В 30 мм. Широкий и глубокий брусок — телефон его не опрокинет.

2
Шаг 2 урока «Держатель для телефона»: Прорезь

Прорезь

«Куб‑отв.» Д 90, Ш 13, В 40 мм: он длиннее основы и прорежет её насквозь. 13 мм — это телефон в чехле (обычно 9–11 мм) плюс 2 мм зазора. Измерьте свой телефон и прибавьте два.

3
Шаг 3 урока «Держатель для телефона»: Наклон

Наклон

Поверните прорезь кольцом гизмо на 15° назад, сдвиньте на 10 мм к себе (Y 10) и поднимите на 8 мм: под телефоном останется дно, на которое он встанет.

4
Шаг 4 урока «Держатель для телефона»: Вырез под провод

Вырез под провод

«Куб‑отв.» Д 14, Ш 20, В 30 мм у переднего края (Y 26) на той же высоте 8 мм — зарядку можно подключить, не вынимая телефон.

5
Шаг 5 урока «Держатель для телефона»: Сгруппируйте

Сгруппируйте

Выделите все детали и нажмите «Сгруппировать». Прорезь и вырез вычтутся из бруска.

Попробуйте сами

Наклон 15° удобен для видео, 25° — для видеозвонков. Чем больше наклон, тем дальше назад уходит вес телефона: при 30° и больше сделайте основу глубже, Ш 90 мм, иначе держатель опрокинется.
