Попробуйте сами
Покрасьте буквы в другой цвет до группировки — на двухцветном принтере их можно напечатать отдельным пластиком. Длинное имя не влезает — сделайте пластинку длиннее, а не буквы ниже: тоньше 8 мм они плохо читаются.
Урок3D › Уроки 3Д-моделирования › Урок 1

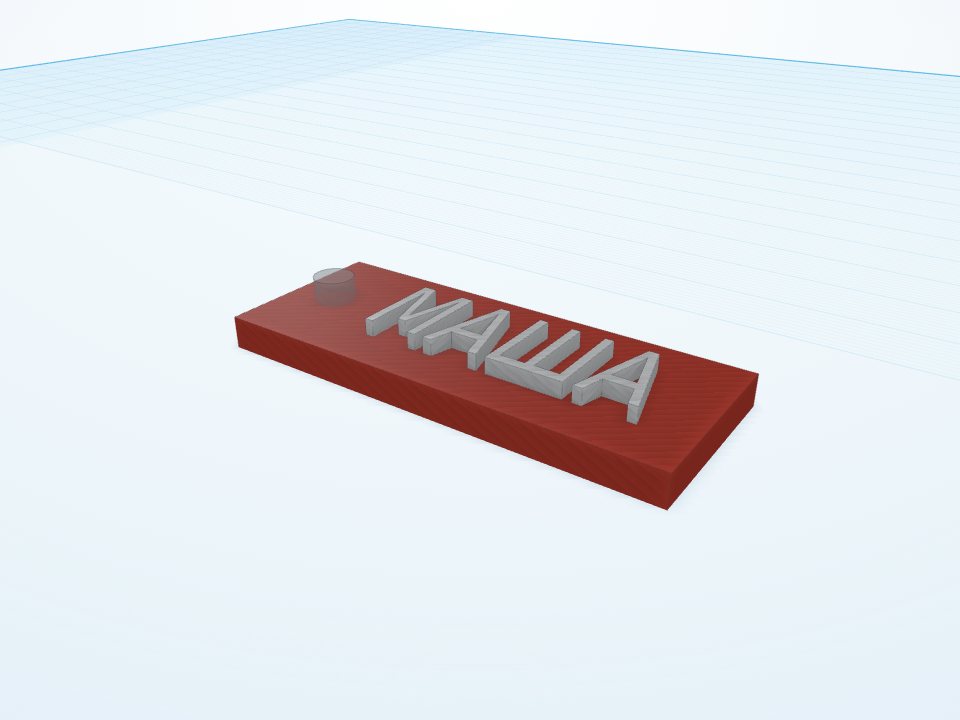

Брелок с именем
Пластинка, объёмное имя и отверстие под кольцо для ключей — лучшая первая модель: за 15 минут получается вещь, которую хочется напечатать и подарить. Урок про текст: как положить его на деталь и не утопить.
Начальный уровень
15 минут
5 шагов
Чему научитесь
- Добавлять фигуру и задавать размеры
- Добавлять и менять объёмный текст
- Делать отверстие под кольцо и склеивать детали
Что понадобится
- Пластинка — «Куб», Д 56 × Ш 22 × В 4 мм
- Отверстие — «Цил.‑отв.», Д 5 × Ш 5 × В 10 мм
- Имя — «Текст», Д 34 × Ш 11 × В 2 мм, надпись «МАША»
Шаги урока
Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Сделайте пластинку
В библиотеке справа перетащите «Куб» на рабочую плоскость и в панели свойств задайте Д 56, Ш 22 и В 4 мм.
2
Добавьте отверстие под кольцо
В списке над фигурами выберите раздел «Отверстия» и перетащите «Цил.‑отв.» — серый полупрозрачный цилиндр. Задайте Д 5, Ш 5, В 10 мм и поставьте его у левого края пластинки, оставив до края 3 мм пластика.
3
Напишите имя
Перетащите «Текст» и в панели свойств впишите имя. Поверните текст кольцом гизмо на 90°, чтобы он лёг плашмя, и задайте высоту букв 2 мм.
4
Положите буквы на пластинку
Поднимите текст на 4 мм — ровно на толщину пластинки — конусом над фигурой или полем Z и сдвиньте его вправо от отверстия.
5
Сгруппируйте
Выделите все детали (Shift + щелчок) и нажмите «Сгруппировать» (Ctrl+G). Буквы срастутся с пластинкой, а отверстие вычтется.
