Попробуйте сами
Замените внешний цилиндр на «Призму» — стаканчик станет шестигранным. Отверстие при этом можно оставить круглым.
Урок3D › Уроки 3Д-моделирования › Урок 3
Стаканчик для карандашей
Цилиндр, из которого вычли цилиндр поменьше, — это стакан. Главное — оставить дно и стенки нужной толщины.
Начальный уровень
10 минут
4 шагов
Чему научитесь
- Считать толщину стенки и дна
- Поднимать деталь над плоскостью
- Делать полую фигуру
Что понадобится
- Стакан — «Цилиндр», Д 60 × Ш 60 × В 90 мм
- Полость — «Цил.‑отв.», Д 52 × Ш 52 × В 90 мм
Шаги урока

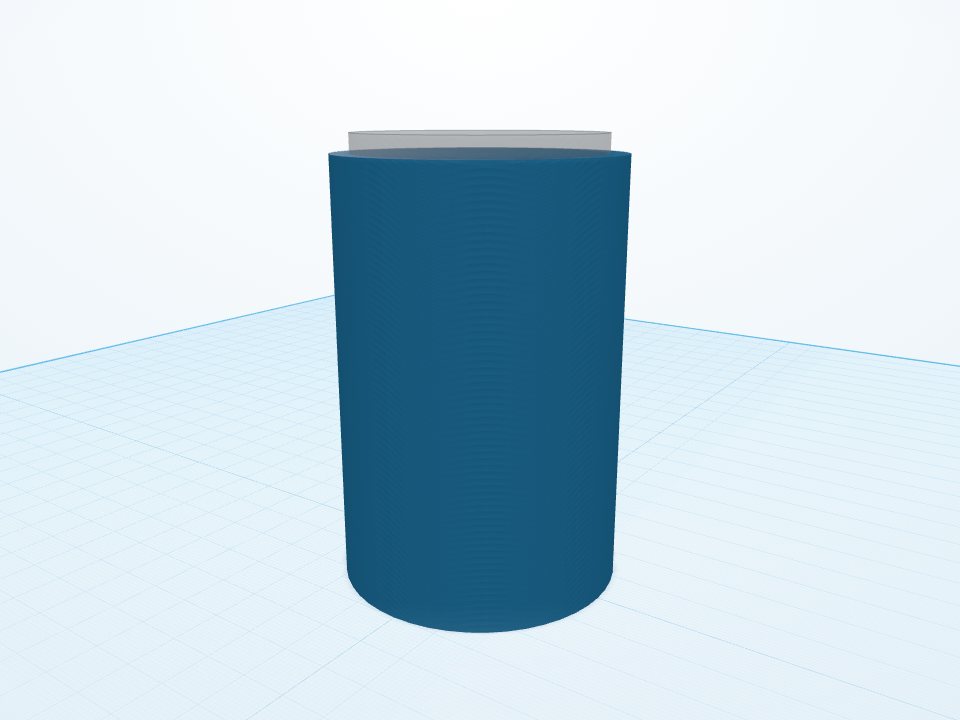

Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Положите цилиндр
Перетащите «Цилиндр» на плоскость и задайте Д 60, Ш 60 и В 90 мм — это внешний размер стаканчика.
2
Добавьте отверстие
Из раздела «Отверстия» перетащите «Цил.‑отв.» и задайте Д 52, Ш 52 и В 90 мм. Стенка выйдет толщиной (60 − 52) / 2 = 4 мм.
3
Оставьте дно
Поставьте отверстие по центру цилиндра (одинаковые X и Y) и поднимите его на 4 мм: потяните конус над фигурой или задайте Z. Это и будет дно.
4
Сгруппируйте
Выделите обе детали и нажмите «Сгруппировать». Получился стакан — можно скачать STL и напечатать.
