Подставка под кружку

Круглая подставка с выемкой под дно кружки. Урок про выемку под предмет по его мерке.

Начальный уровень 10 минут 5 шагов
Урок3D — Подставка под кружку

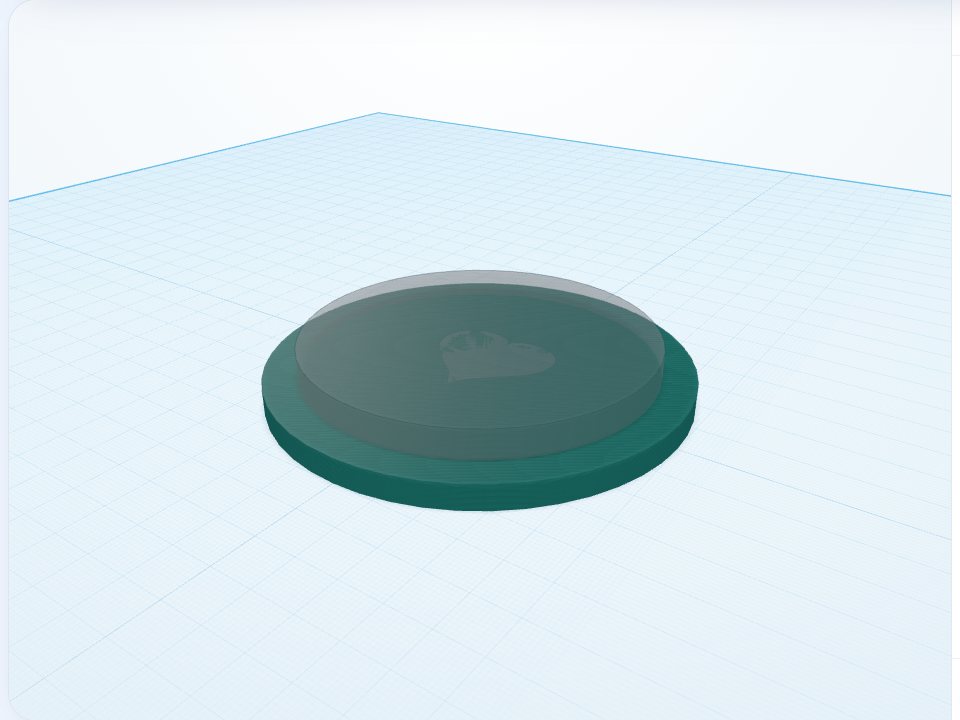

Модель «Подставка под кружку» в онлайн-редакторе Урок3D: детали расставлены перед группировкой

Чему научитесь

  • Снимать мерку с предмета и добавлять зазор
  • Делать неглубокую выемку вычитанием
  • Превращать любую фигуру в отверстие

Фигуры из библиотеки

Цилиндр Цил.‑отв. Сердце‑отв.

Шаги урока

На картинке — модель после шага: новые детали обведены, прежние бледные. «Открыть в редакторе» кладёт все детали урока уже расставленными.

1

Измерьте кружку

Дно обычной кружки — 70–80 мм. Выемку делаем на 4–6 мм шире дна, чтобы кружка вставала в неё без усилия. В уроке дно 80 мм, выемка — 84 мм.

2
Шаг 2 урока «Подставка под кружку»: Основа

Основа

Перетащите «Цилиндр» и задайте Д 100, Ш 100, В 6 мм.

3
Шаг 3 урока «Подставка под кружку»: Выемка

Выемка

«Цил.‑отв.» Д 84, Ш 84, В 10 мм по центру, поднятый на 3 мм: выемка выйдет глубиной 3 мм, и под ней останется дно 3 мм.

4
Шаг 4 урока «Подставка под кружку»: Узор

Узор

Перетащите «Сердце», задайте Д 30, Ш 30, В 4 мм и в панели свойств нажмите «Отверстие». Поднимите его на 2 мм — сердце врежется в дно выемки на 1 мм.

5
Шаг 5 урока «Подставка под кружку»: Сгруппируйте

Сгруппируйте

Выделите все детали и нажмите «Сгруппировать».

Попробуйте сами

Под горячее печатайте подставку из PETG: PLA начинает размягчаться около 60 °C. Квадратная подставка делается так же — из «Куба» и «Куб‑отв.».
