Попробуйте сами
Шаг массива — всегда ячейка плюс стенка. Хотите 4 × 3 ячейки — коробка выйдет 4 × 28 + 5 × 2 = 122 на 3 × 28 + 4 × 2 = 92 мм.
Урок3D › Уроки 3Д-моделирования › Урок 18
Органайзер для мелочей
Коробка с шестью одинаковыми ячейками — для скрепок, бусин, батареек и деталей конструктора. Урок про массив: одна ячейка, скопированная с точным шагом, и расчёт коробки под ячейки.
Начальный уровень
15 минут
5 шагов
Чему научитесь
- Считать размер коробки от ячеек и стенок
- Делать массив — копии с одинаковым шагом
- Оставлять ровные стенки и дно
Что понадобится
- Коробка — «Куб», Д 92 × Ш 62 × В 30 мм
- Ячейка — «Куб‑отв.», Д 28 × Ш 28 × В 30 мм
- Ячейка — «Куб‑отв.», Д 28 × Ш 28 × В 30 мм
- Ячейка — «Куб‑отв.», Д 28 × Ш 28 × В 30 мм
- Ячейка — «Куб‑отв.», Д 28 × Ш 28 × В 30 мм
- Ячейка — «Куб‑отв.», Д 28 × Ш 28 × В 30 мм
- Ячейка — «Куб‑отв.», Д 28 × Ш 28 × В 30 мм
Шаги урока

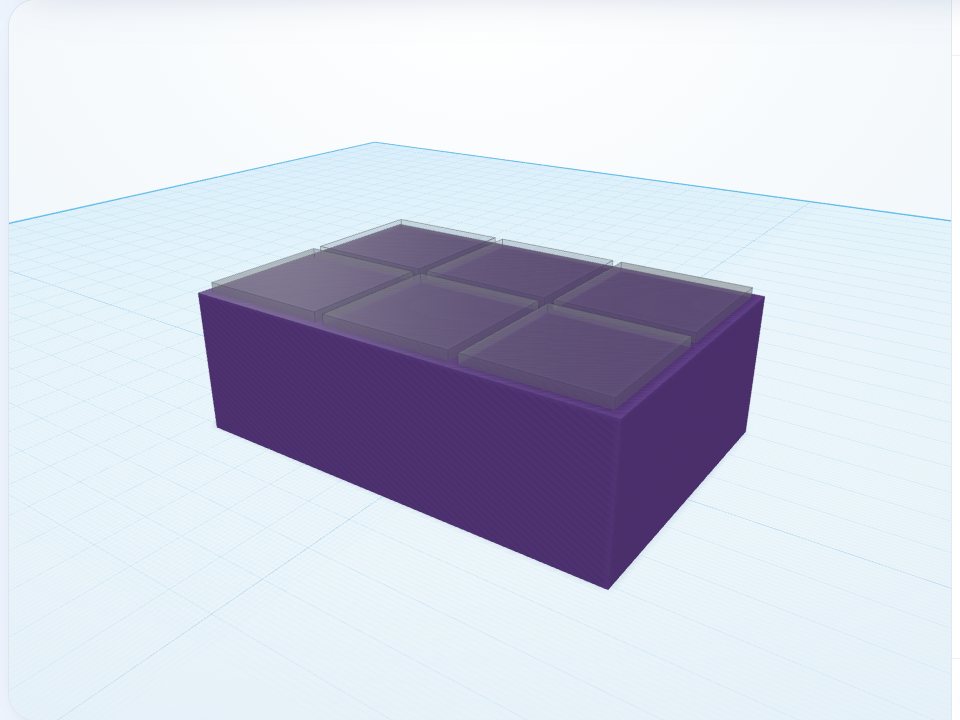

Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Посчитайте
Три ячейки по 28 мм и четыре стенки по 2 мм: 3 × 28 + 4 × 2 = 92 мм в длину. В глубину — две ячейки и три стенки: 2 × 28 + 3 × 2 = 62 мм.
2
Коробка
Перетащите «Куб» и задайте Д 92, Ш 62, В 30 мм.
3
Первая ячейка
«Куб‑отв.» Д 28, Ш 28, В 30 мм, поднятый на 2 мм — это дно. Поставьте его в X −30, Y −15.
4
Массив
Нажмите «Дублировать» (Ctrl+D) и сдвиньте копию на шаг 30 мм — ячейка плюс стенка. Ещё раз — и ряд готов: X −30, 0 и 30. Выделите ряд, продублируйте его и поставьте копию в Y 15.
5
Сгруппируйте
Выделите все детали и нажмите «Сгруппировать» — шесть ячеек вычтутся из коробки.
