Попробуйте сами
Раскрасьте человечка под свой скин или соберите крипера: та же голова, туловище 8 × 12 × 4 и четыре коротких ноги 4 × 6 × 4 пикселя. Нужен персонаж крупнее — меняйте только размер пикселя, 3 мм вместо 2, и пропорции сохранятся.
Урок3D › Уроки 3Д-моделирования › Урок 19

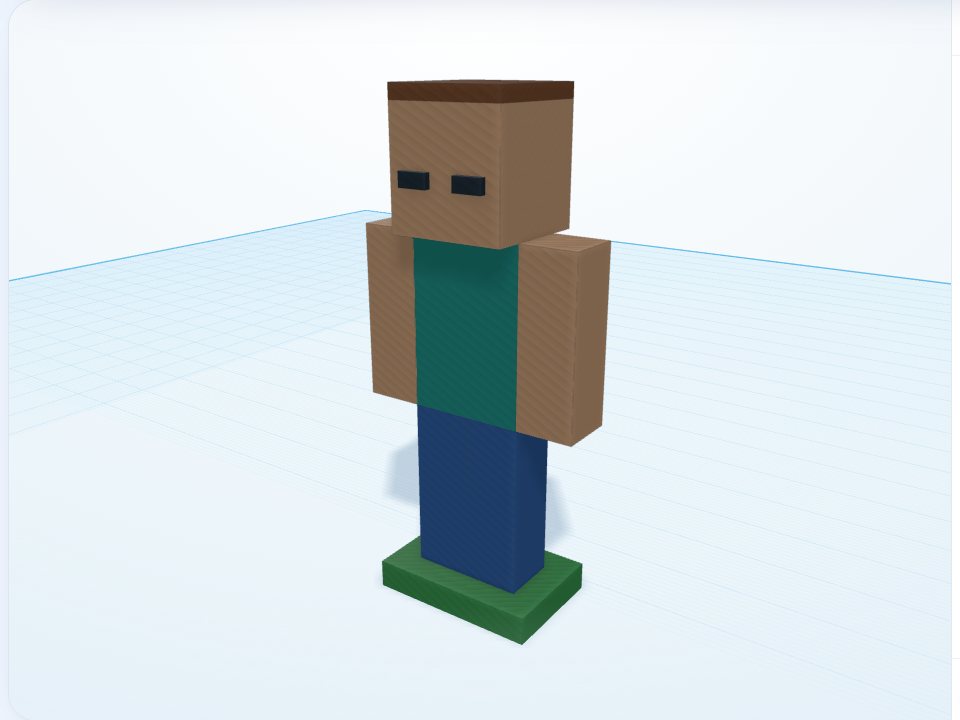

Персонаж в стиле Майнкрафт
Человечек из кубиков с пропорциями героев Майнкрафта: голова, туловище, руки и ноги — всё по клеткам. Урок про сетку и пропорции: размеры считаются в «пикселях», а потом переводятся в миллиметры.
Начальный уровень
15 минут
5 шагов
Чему научитесь
- Включать привязку к сетке и менять её шаг
- Переводить пропорции из «пикселей» в миллиметры
- Собирать фигуру из кубов по клеткам
Что понадобится
- Подставка — «Куб», Д 24 × Ш 16 × В 4 мм
- Нога — «Куб», Д 8 × Ш 8 × В 24 мм
- Нога — «Куб», Д 8 × Ш 8 × В 24 мм
- Туловище — «Куб», Д 16 × Ш 8 × В 24 мм
- Рука — «Куб», Д 8 × Ш 8 × В 24 мм
- Рука — «Куб», Д 8 × Ш 8 × В 24 мм
- Голова — «Куб», Д 16 × Ш 16 × В 16 мм
- Волосы — «Куб», Д 16 × Ш 16 × В 2 мм
- Глаз — «Куб», Д 4 × Ш 2 × В 2 мм
- Глаз — «Куб», Д 4 × Ш 2 × В 2 мм
Шаги урока
Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Сетка
Внизу рабочей области нажмите «Шаг сетки» и выберите 2 мм. Один «пиксель» персонажа — 2 мм, и детали встают точно по клеткам.
2
Пропорции
У героев игры голова — 8 × 8 × 8 пикселей, туловище — 8 × 12 × 4, руки и ноги — 4 × 12 × 4. Умножаем на 2 мм: голова 16 мм, туловище Д 16, Ш 8, В 24, руки и ноги Д 8, Ш 8, В 24.
3
Подставка и ноги
«Куб» Д 24, Ш 16, В 4 мм — подставка, чтобы человечек не падал. На неё, на высоту 4 мм, — две ноги Д 8, Ш 8, В 24 вплотную друг к другу: X −4 и 4.
4
Туловище и руки
Куб Д 16, Ш 8, В 24 мм на высоте 28 мм, по бокам — руки Д 8, Ш 8, В 24 в X −12 и 12.
5
Голова
Куб 16 × 16 × 16 мм на высоте 52 мм, на макушке — волосы: пластинка Д 16, Ш 16, В 2 мм. Глаза — кубики Д 4, Ш 2, В 2 мм на передней грани головы (Y 8) в X −4 и 4 на высоте 58 мм. Сгруппируйте все детали.
