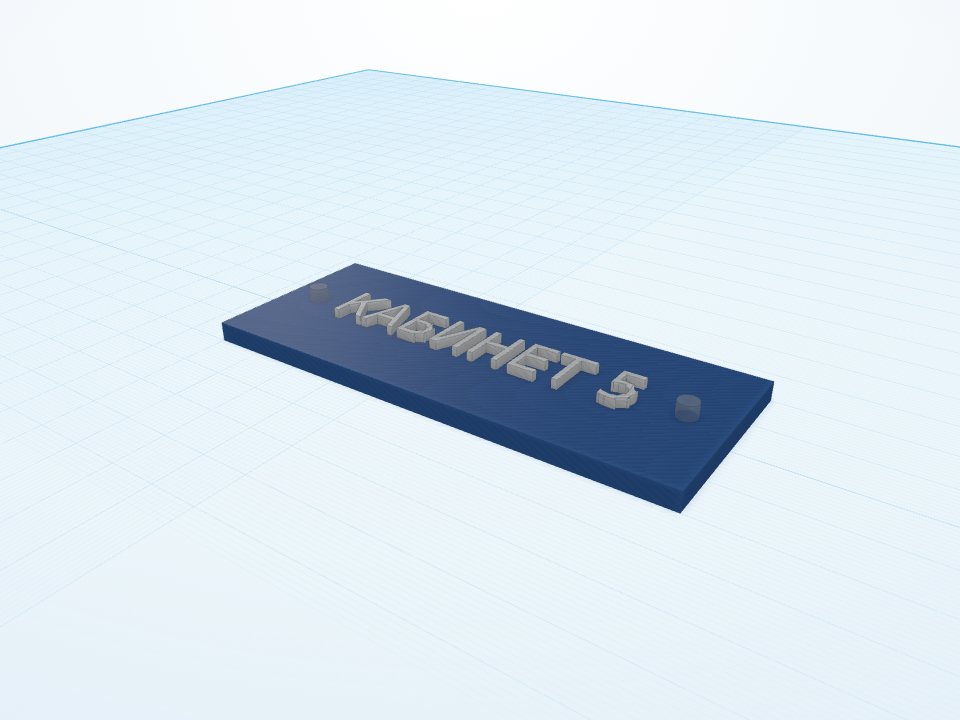

Табличка на дверь
Табличка с надписью и двумя отверстиями под саморезы. Тот же приём с текстом, что в брелоке, плюс ровная расстановка отверстий.
Средний уровень
15 минут
5 шагов
Чему научитесь
- Копировать деталь
- Ставить детали симметрично
- Делать надпись на плоской детали
Что понадобится
- Основа — «Куб», Д 100 × Ш 40 × В 4 мм
- Отверстие — «Цил.‑отв.», Д 4 × Ш 4 × В 10 мм
- Отверстие — «Цил.‑отв.», Д 4 × Ш 4 × В 10 мм
- Надпись — «Текст», Д 66 × Ш 10 × В 2 мм, надпись «КАБИНЕТ 5»
Шаги урока
Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Сделайте основу
Перетащите «Куб» и задайте Д 100, Ш 40 и В 4 мм.
2
Добавьте первое отверстие
Из раздела «Отверстия» перетащите «Цил.‑отв.», задайте Д 4, Ш 4, В 10 мм и поставьте его в 8 мм от левого края.
3
Скопируйте его
Нажмите «Дублировать» (Ctrl+D) и поставьте копию в 8 мм от правого края. Чтобы отверстия встали симметрично, задайте им X с одинаковым числом и разным знаком.
4
Добавьте надпись
Перетащите «Текст», впишите «КАБИНЕТ 5», положите его плашмя поворотом на 90° и поднимите на 4 мм.
5
Сгруппируйте
Выделите все детали и нажмите «Сгруппировать».
