Спутник

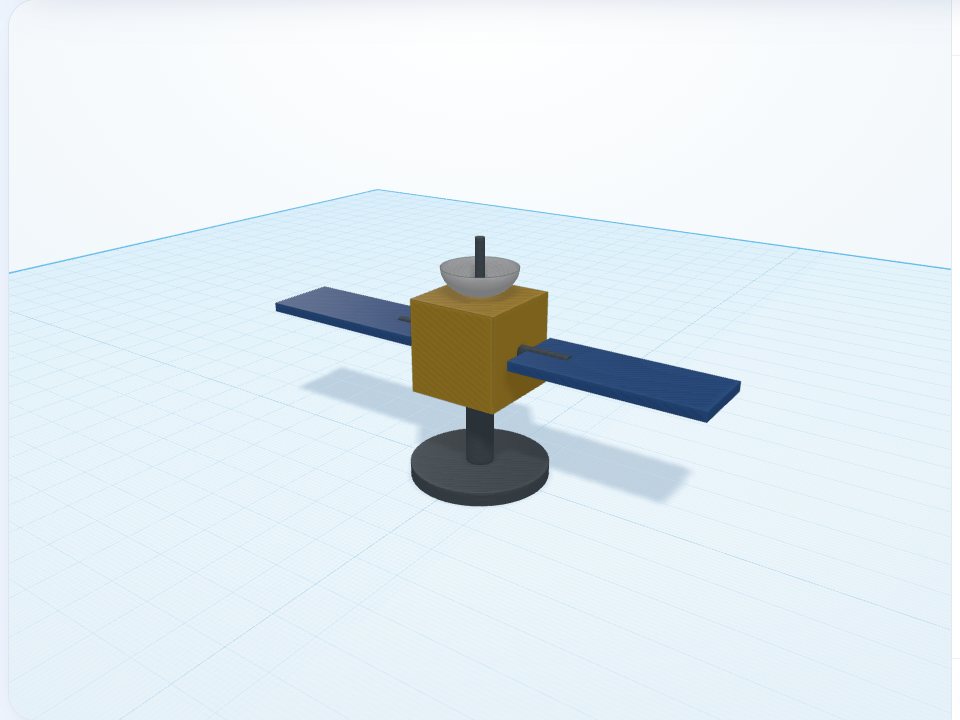

Корпус, солнечные панели на штангах, тарелка-антенна и подставка. Урок про перевёрнутый купол и модель на стойке.
Продвинутый уровень
25 минут
5 шагов
Чему научитесь
- Переворачивать купол в чашу
- Крепить детали на штангах
- Делать подставку для модели
Что понадобится
- Подставка — «Цилиндр», Д 30 × Ш 30 × В 3 мм
- Стойка — «Цилиндр», Д 6 × Ш 6 × В 20 мм
- Корпус — «Куб», Д 20 × Ш 20 × В 20 мм
- Штанга — «Цилиндр», Д 3 × Ш 3 × В 14 мм, поворот 90°
- Штанга — «Цилиндр», Д 3 × Ш 3 × В 14 мм, поворот 90°
- Панель — «Куб», Д 40 × Ш 16 × В 2 мм
- Панель — «Куб», Д 40 × Ш 16 × В 2 мм
- Антенна — «Полусфера», Д 16 × Ш 16 × В 6 мм, поворот 180°
- Облучатель — «Цилиндр», Д 2 × Ш 2 × В 10 мм
Шаги урока
Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Подставка
«Цилиндр» Д 30, Ш 30, В 3 мм и стойка — цилиндр Д 6, Ш 6, В 20 мм.
2
Корпус
«Куб» Д 20, Ш 20, В 20 мм на высоте 20 мм — на стойке.
3
Панели
Штанги — цилиндры Д 3, Ш 3, В 14 мм, повёрнутые на 90°, в X ±14 на высоте 28,5 мм. Панели — кубы Д 40, Ш 16, В 2 мм в X ±32 на высоте 29 мм.
4
Антенна
«Полусфера» Д 16, Ш 16, В 6 мм, повёрнутая на 180° чашей вверх, на высоте 40 мм, и цилиндр Д 2, В 10 мм в её центре.
5
Сгруппируйте
Выделите все детали и нажмите «Сгруппировать».
