Прицепите к трактору тележку: куб-кузов на двух колёсах и тонкий цилиндр-сцепку.
Урок3D › Уроки 3Д-моделирования › Урок 51

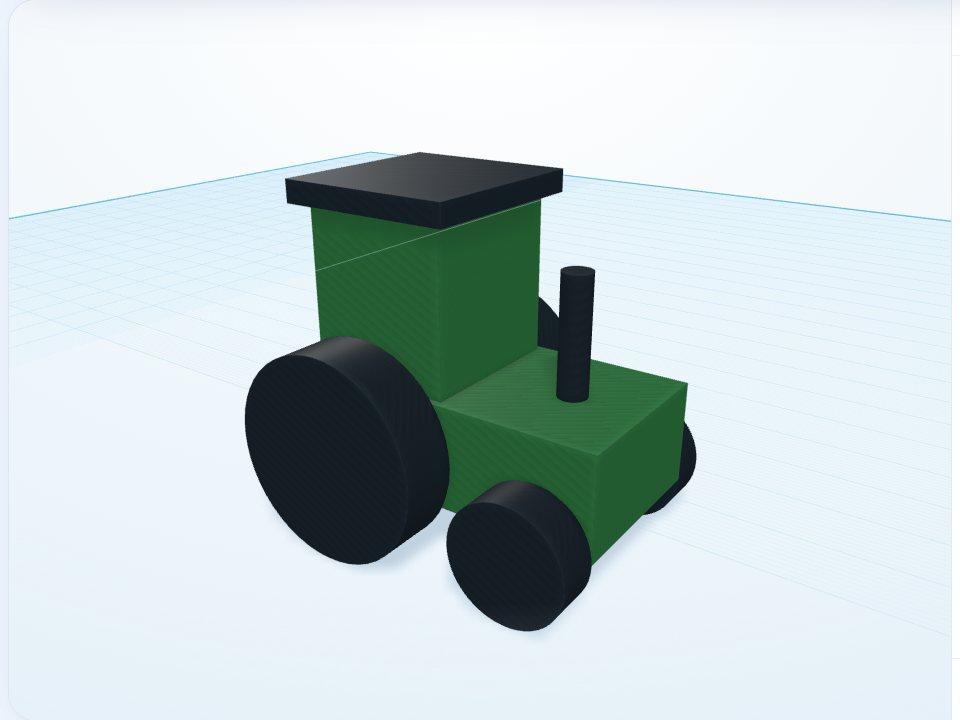

Трактор
Большие задние колёса, маленькие передние, кабина и выхлопная труба. Урок про колёса разного размера на одной оси по высоте.
Продвинутый уровень
25 минут
5 шагов
Чему научитесь
- Ставить колёса разного размера
- Поднимать кузов между осями
- Собирать технику по чертежу
Что понадобится
- Заднее колесо — «Цилиндр», Д 28 × Ш 28 × В 8 мм, поворот 90°
- Заднее колесо — «Цилиндр», Д 28 × Ш 28 × В 8 мм, поворот 90°
- Переднее колесо — «Цилиндр», Д 16 × Ш 16 × В 6 мм, поворот 90°
- Переднее колесо — «Цилиндр», Д 16 × Ш 16 × В 6 мм, поворот 90°
- Корпус — «Куб», Д 44 × Ш 24 × В 14 мм
- Кабина — «Куб», Д 20 × Ш 22 × В 22 мм
- Крыша — «Куб», Д 24 × Ш 26 × В 3 мм
- Труба — «Цилиндр», Д 4 × Ш 4 × В 16 мм
Шаги урока
Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Задние колёса
Два «Цилиндра» Д 28, Ш 28, В 8 мм, повёрнутых на 90°, в X −12, по 16 мм в обе стороны от оси.
2
Передние колёса
Два цилиндра Д 16, Ш 16, В 6 мм, тоже повёрнутых, в X 14, по 15 мм от оси.
3
Корпус
«Куб» Д 44, Ш 24, В 14 мм на высоте 8 мм.
4
Кабина
Куб Д 20, Ш 22, В 22 мм в X −10 на высоте 22 мм и крыша — куб Д 24, Ш 26, В 3 мм на высоте 44 мм. Труба — цилиндр Д 4, Ш 4, В 16 мм в X 12 на высоте 22 мм.
5
Сгруппируйте
Выделите все детали и нажмите «Сгруппировать».
