Попробуйте сами
Лопасти толщиной 1,5 мм — на пределе для печати. Для игрушки сделайте их 2–3 мм.
Урок3D › Уроки 3Д-моделирования › Урок 52

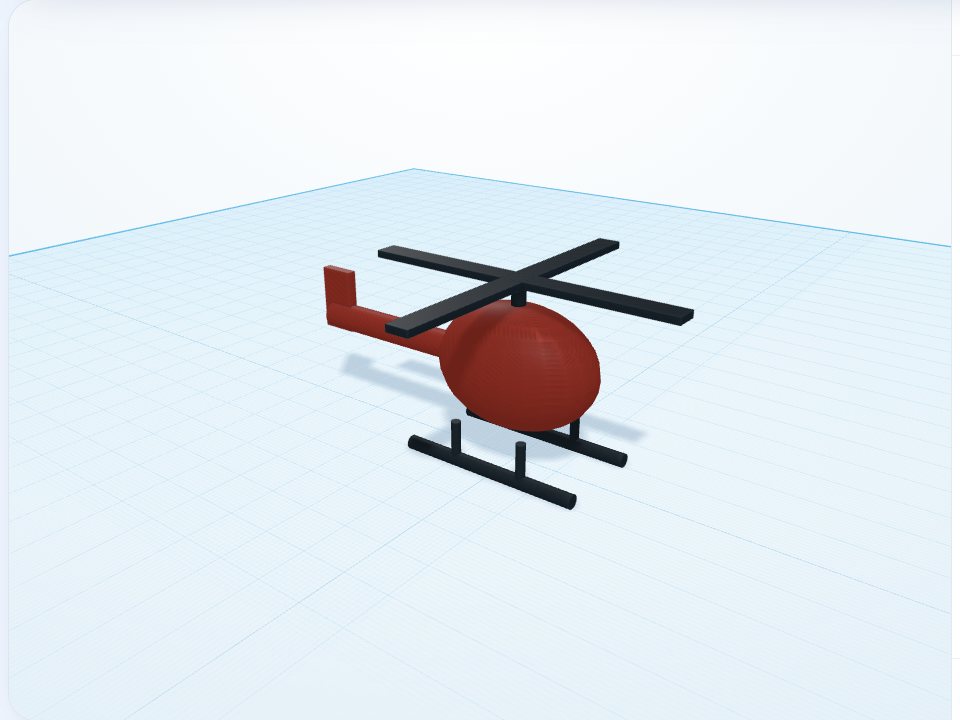

Вертолёт
Кабина-капля, хвостовая балка, винт крестом и полозья. Урок про сферу, вытянутую в капсулу, и детали на полозьях.
Продвинутый уровень
25 минут
5 шагов
Чему научитесь
- Вытягивать сферу в капсулу
- Делать винт из двух пластин крестом
- Ставить модель на полозья
Что понадобится
- Полоз — «Цилиндр», Д 3 × Ш 3 × В 40 мм, поворот 90°
- Полоз — «Цилиндр», Д 3 × Ш 3 × В 40 мм, поворот 90°
- Стойка — «Цилиндр», Д 2 × Ш 2 × В 8 мм
- Стойка — «Цилиндр», Д 2 × Ш 2 × В 8 мм
- Стойка — «Цилиндр», Д 2 × Ш 2 × В 8 мм
- Стойка — «Цилиндр», Д 2 × Ш 2 × В 8 мм
- Кабина — «Сфера», Д 36 × Ш 24 × В 26 мм
- Балка — «Цилиндр», Д 6 × Ш 6 × В 40 мм, поворот 90°
- Киль — «Куб», Д 8 × Ш 2 × В 14 мм
- Ось винта — «Цилиндр», Д 3 × Ш 3 × В 6 мм
- Лопасть — «Куб», Д 70 × Ш 5 × В 1,5 мм
- Лопасть — «Куб», Д 70 × Ш 5 × В 1,5 мм, поворот 90°
Шаги урока
Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Полозья
Два «Цилиндра» Д 3, Ш 3, В 40 мм, повёрнутых на 90° вдоль оси X, по 10 мм в обе стороны от оси. Стойки — четыре цилиндра Д 2, В 8 мм в X ±8.
2
Кабина
«Сфера» Д 36, Ш 24, В 26 мм на высоте 8 мм.
3
Хвост
Балка — цилиндр Д 6, Ш 6, В 40 мм, повёрнутый вдоль X, в X −32 на высоте 18 мм. Киль — куб Д 8, Ш 2, В 14 мм в X −50 на высоте 18 мм.
4
Винт
Ось — цилиндр Д 3, В 6 мм на высоте 33 мм. Лопасти — два куба Д 70, Ш 5, В 1,5 мм на высоте 38 мм, второй повёрнут на 90°.
5
Сгруппируйте
Выделите все детали и нажмите «Сгруппировать».
