Каждая деталь начинается там, где кончилась предыдущая: высота подъёма = подъём прошлой + её высота. Запишите это столбиком — ошибок не будет.
Урок3D › Уроки 3Д-моделирования › Урок 53
Маяк

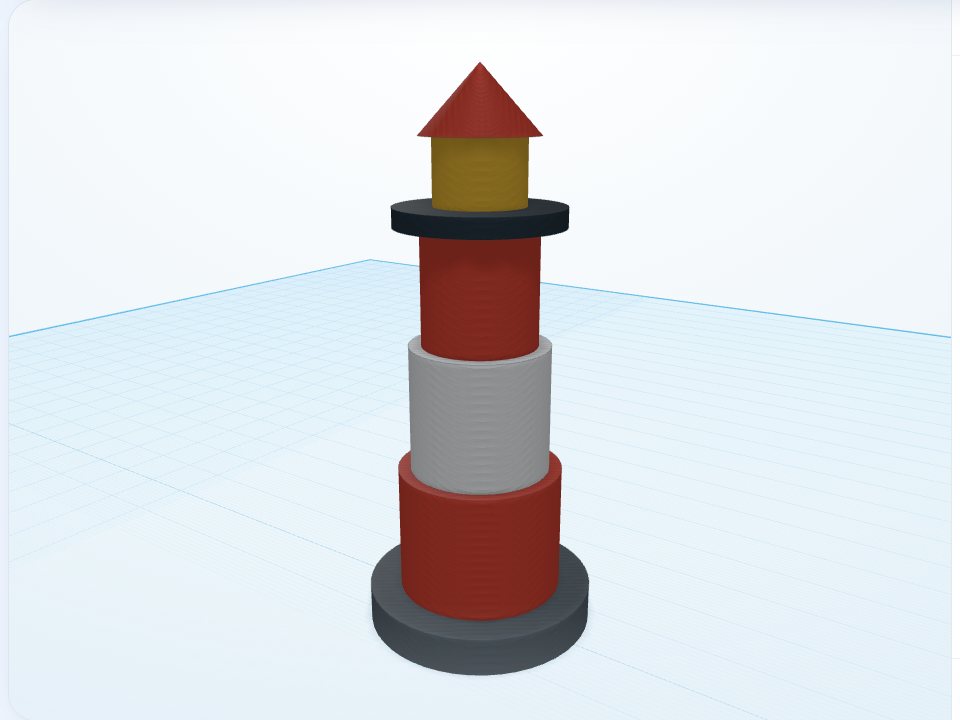

Башня из сужающихся ярусов, галерея, фонарь и крыша. Урок про точную стыковку большого числа деталей по высоте.
Продвинутый уровень
20 минут
5 шагов
Чему научитесь
- Стыковать ярусы без зазоров
- Чередовать цвета полос
- Считать высоту каждой следующей детали
Что понадобится
- Основание — «Цилиндр», Д 36 × Ш 36 × В 6 мм
- Ярус — «Цилиндр», Д 26 × Ш 26 × В 20 мм
- Ярус — «Цилиндр», Д 22 × Ш 22 × В 20 мм
- Ярус — «Цилиндр», Д 18 × Ш 18 × В 18 мм
- Галерея — «Цилиндр», Д 26 × Ш 26 × В 3 мм
- Фонарь — «Цилиндр», Д 14 × Ш 14 × В 10 мм
- Крыша — «Конус», Д 18 × Ш 18 × В 10 мм
Шаги урока
Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Основание
«Цилиндр» Д 36, Ш 36, В 6 мм.
2
Ярусы
Три цилиндра одинаковой высоты 20 мм, каждый уже предыдущего: Д 26 на высоте 6 мм, Д 22 на высоте 26 мм, Д 18 (В 18 мм) на высоте 46 мм. Красный, белый, красный.
3
Галерея и фонарь
Галерея — цилиндр Д 26, Ш 26, В 3 мм на высоте 64 мм. Фонарь — жёлтый цилиндр Д 14, Ш 14, В 10 мм на высоте 67 мм.
4
Крыша
«Конус» Д 18, Ш 18, В 10 мм на высоте 77 мм.
5
Сгруппируйте
Выделите все детали и нажмите «Сгруппировать».
