Попробуйте сами
Проверьте стенки между отверстиями: тоньше 2 мм они будут хлипкими. Если не хватает места — уменьшите отверстие, а не стенку.
Урок3D › Уроки 3Д-моделирования › Урок 54

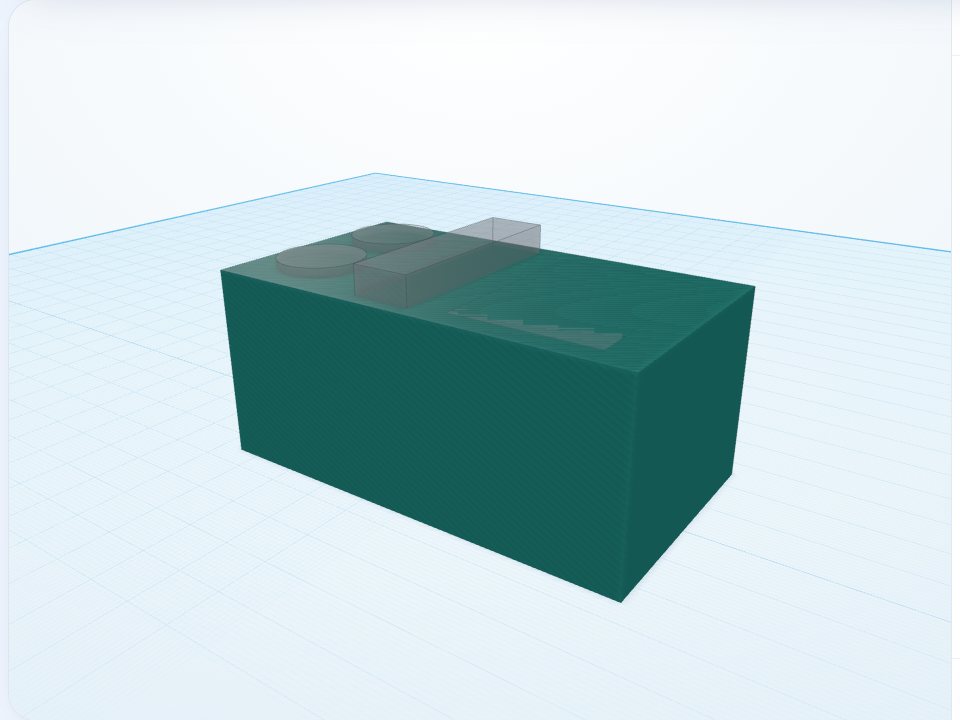

Органайзер для стола
Брусок с гнёздами под ручки, щелью под телефон и отсеком для мелочей. Урок про проектирование под реальные предметы.
Продвинутый уровень
20 минут
5 шагов
Чему научитесь
- Планировать стенки между отверстиями
- Делать отверстия разной формы и глубины
- Проектировать по размерам вещей
Что понадобится
- Основа — «Куб», Д 90 × Ш 50 × В 40 мм
- Гнездо — «Цил.‑отв.», Д 18 × Ш 18 × В 38 мм
- Гнездо — «Цил.‑отв.», Д 18 × Ш 18 × В 38 мм
- Щель — «Куб‑отв.», Д 12 × Ш 44 × В 40 мм
- Отсек — «Куб‑отв.», Д 30 × Ш 40 × В 32 мм
Шаги урока
Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Основа
«Куб» Д 90, Ш 50, В 40 мм.
2
Гнёзда под ручки
Два «Цил.‑отв.» Д 18, Ш 18, В 38 мм, поднятые на 4 мм, в X −31: одно на 11 мм дальше оси, другое на 11 мм ближе.
3
Щель под телефон
«Куб‑отв.» Д 12, Ш 44, В 40 мм в X −6 на высоте 6 мм. Толщина телефона с чехлом — обычно до 12 мм.
4
Отсек
«Куб‑отв.» Д 30, Ш 40, В 32 мм в X 22 на высоте 8 мм.
5
Сгруппируйте
Выделите все детали и нажмите «Сгруппировать».
