Шаг между арками — 32 мм при ширине арки 28: между ними остаются опоры по 4 мм. Хотите опоры толще — раздвиньте арки.
Урок3D › Уроки 3Д-моделирования › Урок 55
Мост
Брусок с тремя арками и перилами. Урок про ряд одинаковых вырезов «Сводом» и точный шаг между ними.
Продвинутый уровень
20 минут
4 шагов
Чему научитесь
- Вырезать ряд арок
- Рассчитывать шаг между вырезами
- Добавлять тонкие детали-перила
Что понадобится
- Основа — «Куб», Д 100 × Ш 20 × В 26 мм
- Арка — «Свод» в режиме «Отверстие», Д 28 × Ш 24 × В 18 мм
- Арка — «Свод» в режиме «Отверстие», Д 28 × Ш 24 × В 18 мм
- Арка — «Свод» в режиме «Отверстие», Д 28 × Ш 24 × В 18 мм
- Перила — «Куб», Д 100 × Ш 2 × В 6 мм
- Перила — «Куб», Д 100 × Ш 2 × В 6 мм
Шаги урока

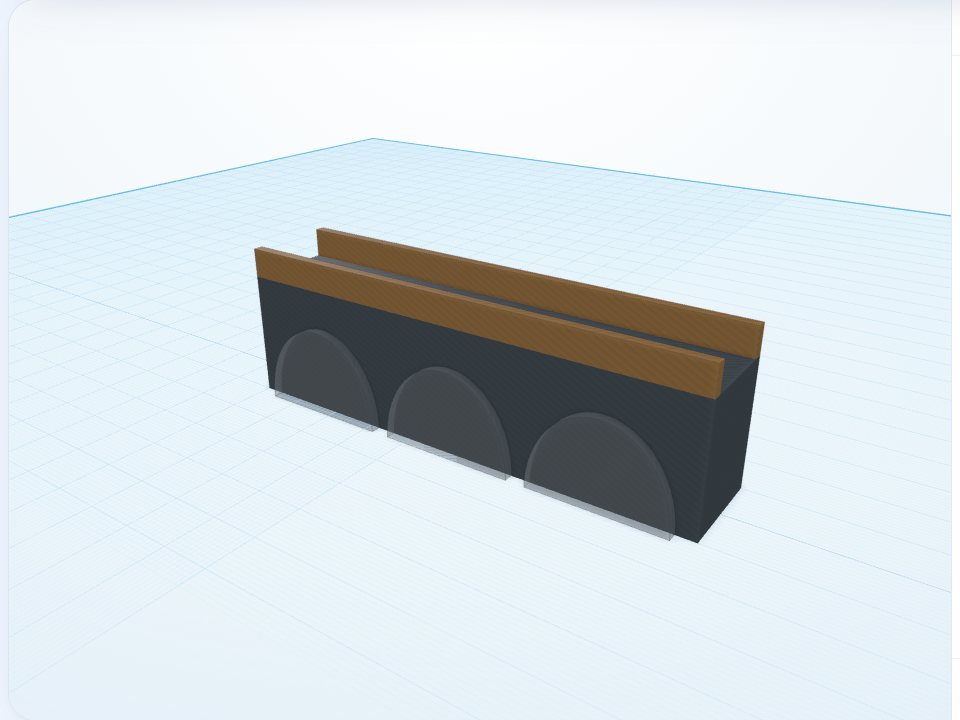

Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Основа моста
«Куб» Д 100, Ш 20, В 26 мм.
2
Арки
«Свод» Д 28, Ш 24, В 18 мм в режиме «Отверстие», в X 0. Дублируйте его и поставьте копии в X −32 и 32.
3
Перила
Два куба Д 100, Ш 2, В 6 мм на высоте 26 мм по краям моста — в 9 мм от оси.
4
Сгруппируйте
Выделите все детали и нажмите «Сгруппировать».
