Координаты по кругу считаются так: X = R·cos(угол), глубина = R·sin(угол). Для шести зубцов угол — 60°.
Урок3D › Уроки 3Д-моделирования › Урок 56

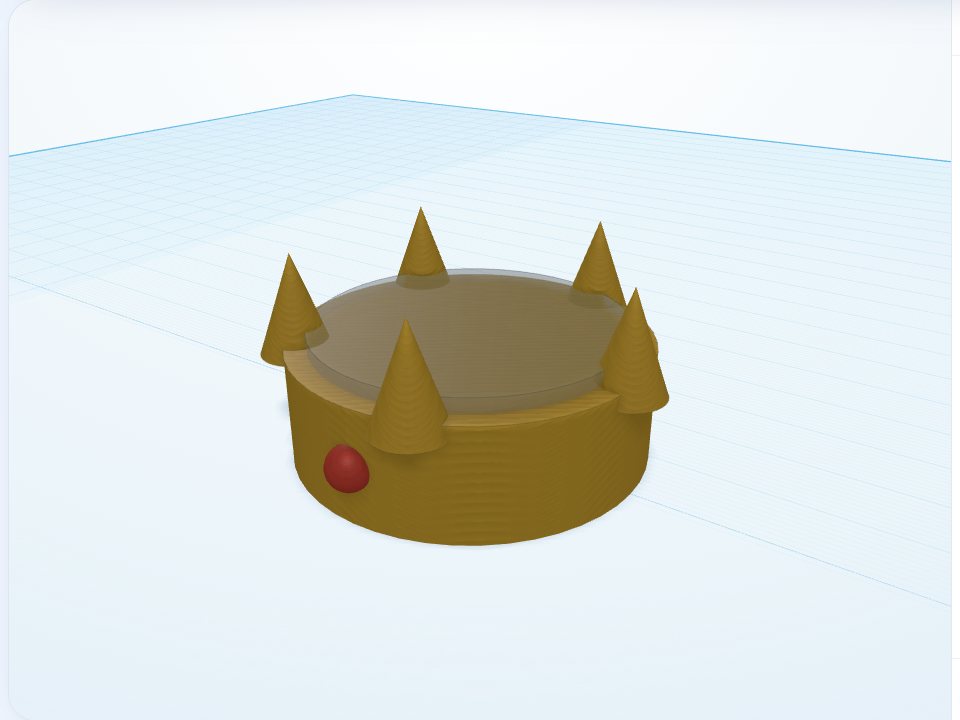

Корона
Обруч и пять зубцов по кругу, камень спереди. Урок про расстановку деталей по окружности через равные углы.
Продвинутый уровень
25 минут
5 шагов
Чему научитесь
- Расставлять детали по кругу
- Считать координаты по углу
- Делать обруч с отверстием
Что понадобится
- Обруч — «Цилиндр», Д 50 × Ш 50 × В 16 мм
- Отверстие — «Цил.‑отв.», Д 44 × Ш 44 × В 20 мм
- Зубец — «Конус», Д 10 × Ш 10 × В 14 мм
- Зубец — «Конус», Д 10 × Ш 10 × В 14 мм
- Зубец — «Конус», Д 10 × Ш 10 × В 14 мм
- Зубец — «Конус», Д 10 × Ш 10 × В 14 мм
- Зубец — «Конус», Д 10 × Ш 10 × В 14 мм
- Камень — «Сфера», Д 6 × Ш 6 × В 6 мм
Шаги урока
Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Обруч
«Цилиндр» Д 50, Ш 50, В 16 мм и «Цил.‑отв.» Д 44, Ш 44, В 20 мм, опущенный на 2 мм.
2
Первый зубец
«Конус» Д 10, Ш 10, В 14 мм на высоте 14 мм в X 23,5 — посередине стенки.
3
Ещё четыре зубца
Остальные ставятся через 72° по кругу радиусом 23,5 мм: X 7,3 и −19, по 22,4 и 13,8 мм вглубь и вперёд.
4
Камень
«Сфера» 6 мм, красная, на передней стенке на высоте 5 мм.
5
Сгруппируйте
Выделите все детали и нажмите «Сгруппировать».
