Коня трудно сразу собрать ровно: проверяйте вид сбоку и сверху. Шея и голова должны заходить друг в друга на 2–3 мм, иначе при печати голова отвалится.
Урок3D › Уроки 3Д-моделирования › Урок 48
Шахматный конь
Самая трудная шахматная фигура: наклонённая шея, голова-морда, грива, уши и глаз-отверстие. Урок про фигуру, которую не собрать из деталей по одной оси.
Продвинутый уровень
25 минут
6 шагов
Чему научитесь
- Наклонять детали поворотом
- Собирать голову из брусков
- Сверлить сквозное отверстие вбок
Что понадобится
- Подставка — «Цилиндр», Д 32 × Ш 32 × В 6 мм
- Постамент — «Цилиндр», Д 26 × Ш 26 × В 8 мм
- Шея — «Куб», Д 14 × Ш 12 × В 30 мм, поворот 15°
- Грива — «Куб», Д 5 × Ш 6 × В 30 мм, поворот 15°
- Голова — «Куб», Д 26 × Ш 12 × В 12 мм, поворот 25°
- Ухо — «Конус», Д 5 × Ш 5 × В 8 мм
- Ухо — «Конус», Д 5 × Ш 5 × В 8 мм
- Глаз — «Цил.‑отв.», Д 3 × Ш 3 × В 16 мм, поворот 90°
Шаги урока

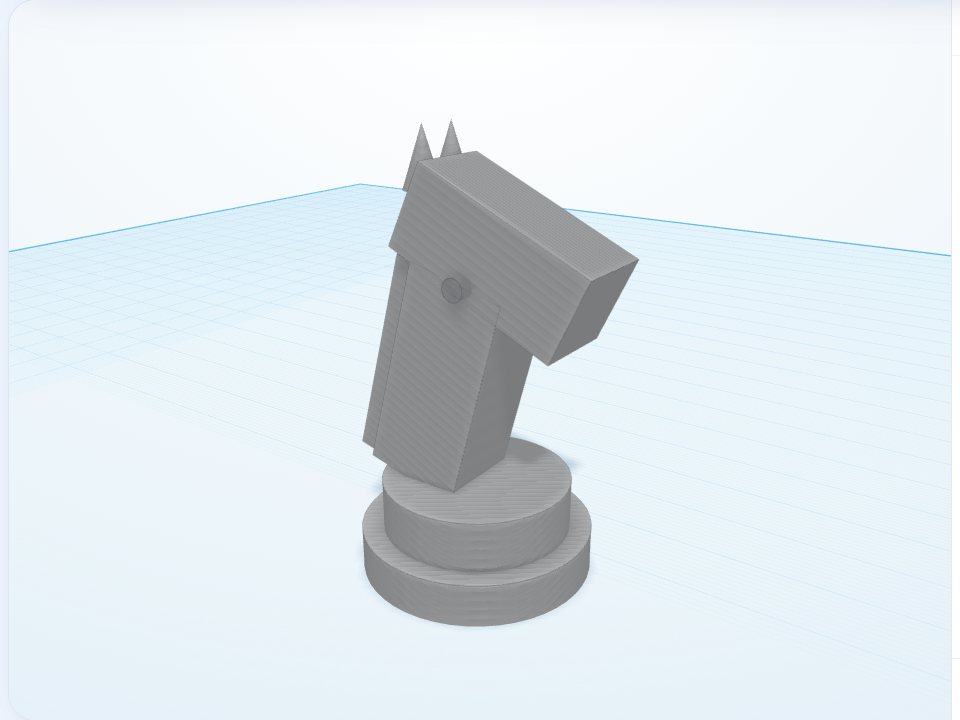

Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Подставка и постамент
«Цилиндр» Д 32, Ш 32, В 6 мм и цилиндр Д 26, Ш 26, В 8 мм на высоте 5 мм.
2
Шея
«Куб» Д 14, Ш 12, В 30 мм, сдвинутый влево (X −3), на высоте 11 мм. Поверните его на −15° вокруг оси Z — шея наклонится вперёд.
3
Грива
Куб Д 5, Ш 6, В 30 мм у задней стороны шеи (X −12) на высоте 13 мм, с тем же поворотом −15°: он выступит из шеи гребнем.
4
Голова
Куб Д 26, Ш 12, В 12 мм, сдвинутый вперёд (X 5), на высоте 34 мм, повёрнутый на −25° вокруг Z: морда смотрит вниз, как у настоящего коня.
5
Уши и глаз
Два «Конуса» Д 5, Ш 5, В 8 мм на высоте 52 мм (X −6, Z −3 и Z 3): нижняя часть уйдёт в затылок. Глаз — «Цил.‑отв.» Д 3, Ш 3, В 16 мм, повёрнутый на 90° вокруг оси X, чтобы прошёл голову насквозь (X 2, высота 41 мм).
6
Сгруппируйте
Выделите все детали и нажмите «Сгруппировать».
