Замок

Стена с воротами и зубцами, две башни с островерхими крышами. Урок про «Свод» как отверстие — так делают арки.

Продвинутый уровень 25 минут 5 шагов
Урок3D — Замок

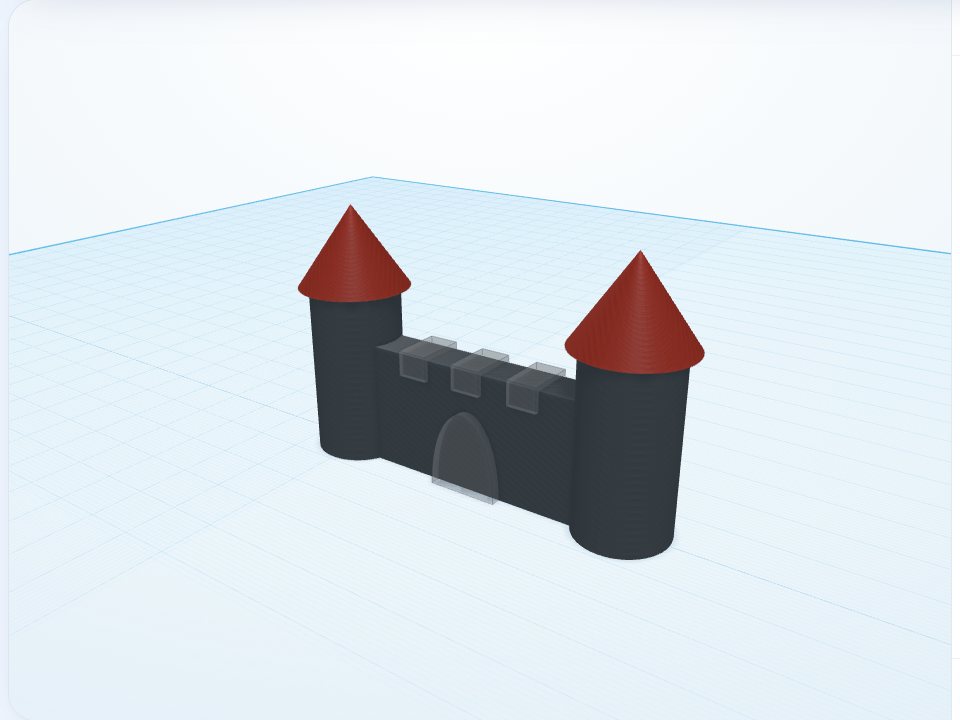

Модель «Замок» в онлайн-редакторе Урок3D: детали расставлены перед группировкой

Чему научитесь

  • Вырезать арку «Сводом»-отверстием
  • Делать ряд вырезов-зубцов
  • Собирать постройку симметрично

Фигуры из библиотеки

Куб‑отв. × 3 Цилиндр × 2 Конус × 2 Куб Свод‑отв.

Шаги урока

На картинке — модель после шага: новые детали обведены, прежние бледные. «Открыть в редакторе» кладёт все детали урока уже расставленными.

1
Шаг 1 урока «Замок»: Стена

Стена

«Куб» Д 60, Ш 8, В 24 мм.

2
Шаг 2 урока «Замок»: Башни

Башни

Два «Цилиндра» Д 18, Ш 18, В 34 мм в X −30 и 30. Сверху — «Конусы» Д 22, Ш 22, В 16 мм на высоте 34 мм.

3
Шаг 3 урока «Замок»: Ворота

Ворота

«Свод» Д 14, Ш 12, В 16 мм по центру стены. Переключите его в режим «Отверстие» — получится арка.

4
Шаг 4 урока «Замок»: Зубцы

Зубцы

Три «Куб‑отв.» Д 6, Ш 10, В 5 мм на высоте 20 мм в X −12, 0 и 12.

5
Шаг 5 урока «Замок»: Сгруппируйте

Сгруппируйте

Выделите все детали и нажмите «Сгруппировать».

Попробуйте сами

Добавьте флаг на башню: тонкий цилиндр-флагшток и «Крыша» толщиной 1 мм, повёрнутая на 90°, — треугольный флажок.
