Ваза

Шар-тулово на ножке, горлышко и отогнутый край. Урок про тела вращения и ровную толщину стенки.

Средний уровень 20 минут 5 шагов
Урок3D — Ваза

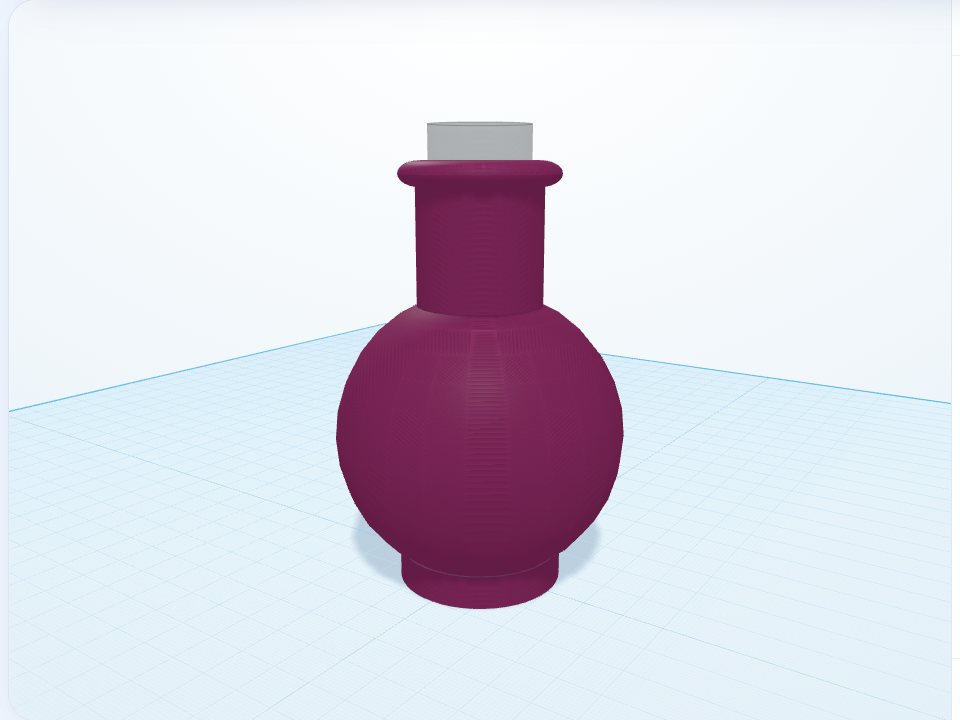

Модель «Ваза» в онлайн-редакторе Урок3D: детали расставлены перед группировкой

Чему научитесь

  • Собирать модель из тел вращения на одной оси
  • Делать полость: та же фигура, меньше на две стенки
  • Ставить круглое тело на ножку

Фигуры из библиотеки

Цилиндр × 2 Сфера Тор Сфера‑отв. Цил.‑отв.

Шаги урока

На картинке — модель после шага: новые детали обведены, прежние бледные. «Открыть в редакторе» кладёт все детали урока уже расставленными.

1
Шаг 1 урока «Ваза»: Ножка

Ножка

«Цилиндр» Д 40, Ш 40, В 8 мм. Шар сам по себе касается стола одной точкой и не стоит — ножка даёт ему плоское дно.

2
Шаг 2 урока «Ваза»: Тулово

Тулово

«Сфера» Д 70, Ш 70, В 70 мм, поднятая на 2 мм: низ шара утонет в ножке, и детали срастутся.

3
Шаг 3 урока «Ваза»: Горлышко и венчик

Горлышко и венчик

Цилиндр Д 30, Ш 30, В 34 мм на высоте 66 мм и «Тор» Д 38, Ш 38, В 6 мм на высоте 96 мм — отогнутый край вазы.

4
Шаг 4 урока «Ваза»: Полость

Полость

«Сфера‑отв.» Д 64, Ш 64, В 64 мм на высоте 5 мм: её центр совпадает с центром тулова, и стенка выходит ровной — (70 − 64) / 2 = 3 мм. Через горлышко — «Цил.‑отв.» Д 24, Ш 24, В 50 мм на высоте 60 мм.

5
Шаг 5 урока «Ваза»: Сгруппируйте

Сгруппируйте

Выделите все детали и нажмите «Сгруппировать».

Попробуйте сами

Вытяните тулово по высоте — В 90 мм вместо 70, полость так же (В 84), а горлышко с венчиком поднимите на 20 мм: ваза станет стройной. Для живых цветов поставьте внутрь пробирку или стакан с водой — напечатанная ваза может подтекать между слоями.
