Пластик держит изгиб хуже, чем сжатие: такой крючок рассчитан на полотенце, ключи или лёгкую куртку. Для тяжёлой сумки сделайте плечо толще — Д 12 мм — и добавьте третий саморез.
Урок3D › Уроки 3Д-моделирования › Урок 40

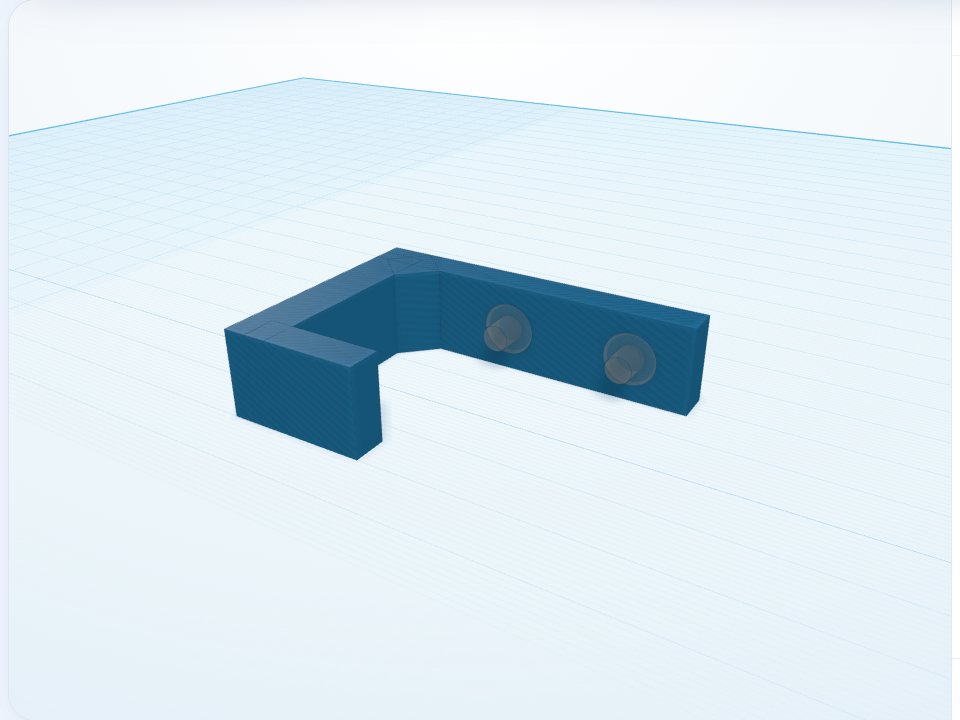

Крючок на стену
Крючок для полотенца, ключей или рюкзака: пластина под два самореза, плечо и зацеп. Урок про прочность — как положить деталь на стол принтера, усилить угол и спрятать головку самореза.
Средний уровень
20 минут
6 шагов
Чему научитесь
- Выбирать, как деталь ляжет на стол принтера
- Усиливать угол косынкой
- Делать отверстие с потайной головкой под саморез
Что понадобится
- Пластина — «Куб», Д 60 × Ш 6 × В 15 мм
- Плечо — «Куб», Д 8 × Ш 40 × В 15 мм
- Зацеп — «Куб», Д 20 × Ш 6 × В 15 мм
- Косынка — «Куб», Д 8 × Ш 8 × В 15 мм, поворот 45°
- Под саморез — «Цил.‑отв.», Д 4,5 × Ш 4,5 × В 16 мм, поворот 90°
- Под головку — «Конус» в режиме «Отверстие», Д 9 × Ш 9 × В 5 мм, поворот 90°
- Под саморез — «Цил.‑отв.», Д 4,5 × Ш 4,5 × В 16 мм, поворот 90°
- Под головку — «Конус» в режиме «Отверстие», Д 9 × Ш 9 × В 5 мм, поворот 90°
Шаги урока
Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Почему лёжа
Крючок печатают лёжа на боку: слои пластика тогда идут вдоль изгиба, и у стены он не ломается. Поэтому и собираем его плашмя: высота всех деталей — 15 мм, это ширина крючка.
2
Пластина
«Куб» Д 60, Ш 6, В 15 мм — сторона, которой крючок прижмётся к стене. Толщина 6 мм — чтобы головка самореза не продавила пластину.
3
Плечо и зацеп
Куб Д 8, Ш 40, В 15 мм от левого края пластины к себе — плечо. На его конце куб Д 20, Ш 6, В 15 мм вдоль пластины — зацеп, чтобы вещь не соскальзывала.
4
Косынка
Куб Д 8, Ш 8, В 15 мм, повёрнутый на 45° (поле «Поворот»), — в угол между пластиной и плечом. Острый внутренний угол — первое место, где крючок треснет, а косынка его срезает. Больше 8 мм не берите: угол косынки вылезет из задней стороны пластины, и крючок не ляжет на стену.
5
Под саморезы
Два «Цил.‑отв.» Д 4,5, Ш 4,5, В 16 мм, повёрнутые на 90°, насквозь через пластину в X 8 и 30: на полмиллиметра шире самореза 4 мм. У передней грани — «Конус» в режиме «Отверстие» Д 9, В 5 мм широкой стороной к себе: головка уйдёт вровень с пластиной.
6
Сгруппируйте
Выделите все детали и нажмите «Сгруппировать». Печатайте крючок так, как он лежит, — на боку.
