Попробуйте сами
Для суккулента уменьшите кашпо вдвое, а стенки и дно оставьте прежними — 3 и 4 мм: полость считается от новых размеров. Поддон всегда шире дна горшка на 10 мм.
Урок3D › Уроки 3Д-моделирования › Урок 41
Кашпо для цветов
Горшок, который расширяется кверху, с отверстием для воды и поддоном. Урок про конус со срезом вершины, полость той же формы и вещь из двух деталей.
Средний уровень
20 минут
5 шагов
Чему научитесь
- Делать усечённый конус и переворачивать его
- Повторять форму полости меньше на толщину стенки
- Продумывать, куда уйдёт вода
Что понадобится
- Горшок — «Конус», Д 80 × Ш 80 × В 70 мм, срез вершины 60 мм, поворот 180°
- Полость — «Конус» в режиме «Отверстие», Д 75 × Ш 75 × В 70 мм, срез вершины 55 мм, поворот 180°
- Дренаж — «Цил.‑отв.», Д 8 × Ш 8 × В 10 мм
- Поддон — «Цилиндр», Д 76 × Ш 76 × В 10 мм
- Чаша поддона — «Цил.‑отв.», Д 70 × Ш 70 × В 10 мм
- Рёбрышко — «Куб», Д 70 × Ш 4 × В 3 мм
- Рёбрышко — «Куб», Д 70 × Ш 4 × В 3 мм
Шаги урока

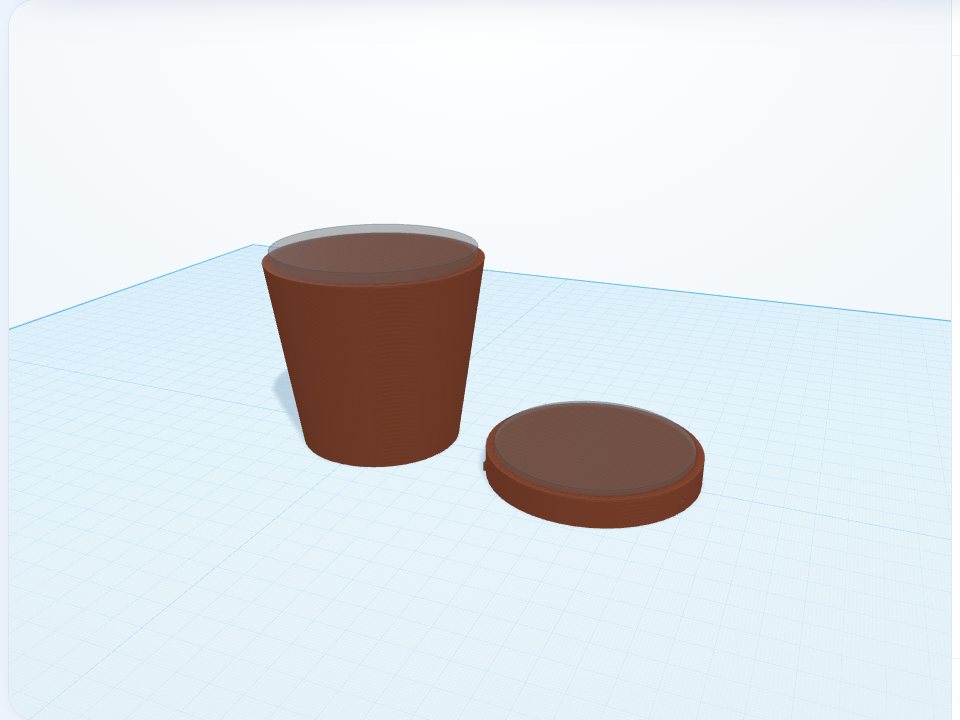

Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Горшок
«Конус» Д 80, Ш 80, В 70 мм. В разделе «Срез вершины» нажмите усечённый конус и задайте 60 мм. Переверните его кольцом гизмо на 180°: кашпо расширяется кверху.
2
Полость
Ещё один конус — в режиме «Отверстие»: Д 75, Ш 75, В 70 мм, срез 55 мм, тоже перевёрнутый и поднятый на 4 мм. Дно выйдет 4 мм, стенки — около 3 мм по всей высоте.
3
Дренаж
«Цил.‑отв.» Д 8, Ш 8, В 10 мм по центру, опущенный на 2 мм: лишняя вода уйдёт из горшка, и корни не загниют.
4
Поддон
Справа от кашпо (X 85) — «Цилиндр» Д 76, Ш 76, В 10 мм и «Цил.‑отв.» Д 70, Ш 70, поднятый на 2 мм. На дно поддона — два рёбрышка: кубы Д 70, Ш 4, В 3 мм в Y −15 и 15. Горшок встанет на них, и вода стечёт из-под дна.
5
Сгруппируйте
Выделите все детали и нажмите «Сгруппировать». Кашпо и поддон лежат отдельно — принтер напечатает их за один раз.
