Попробуйте сами
Сделайте в упоре вырез под провод зарядки: «Куб‑отв.» 14 × 20 × 20 мм посередине упора.
Урок3D › Уроки 3Д-моделирования › Урок 46

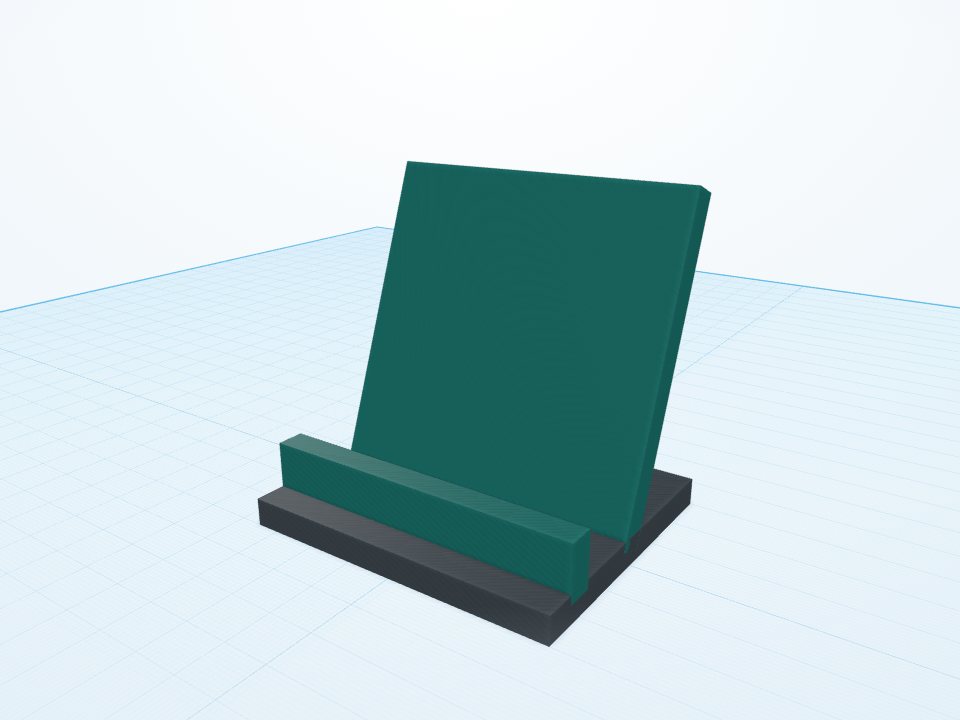

Подставка для телефона
Основание, наклонная спинка и упор для телефона. Урок про поворот детали на нужный угол и про то, чтобы детали надёжно срослись.
Продвинутый уровень
20 минут
5 шагов
Чему научитесь
- Поворачивать деталь на заданный угол
- Сращивать детали внахлёст
- Проектировать под реальный предмет
Что понадобится
- Основание — «Куб», Д 70 × Ш 60 × В 6 мм
- Спинка — «Куб», Д 70 × Ш 6 × В 70 мм, поворот 20°
- Упор — «Куб», Д 70 × Ш 6 × В 12 мм
Шаги урока
Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Основание
Перетащите «Куб» и задайте Д 70, Ш 60 и В 6 мм.
2
Спинка
Добавьте второй куб Д 70, Ш 6, В 70 мм. Поверните его кольцом гизмо на 20° назад и опустите так, чтобы нижний край утонул в основании — детали должны пересекаться, а не касаться.
3
Упор
Третий куб Д 70, Ш 6, В 12 мм поставьте у переднего края основания: он не даст телефону соскользнуть.
4
Проверьте по телефону
Расстояние между спинкой и упором должно быть больше толщины телефона с чехлом — обычно хватает 12–14 мм.
5
Сгруппируйте
Выделите все детали и нажмите «Сгруппировать».
