Ракета

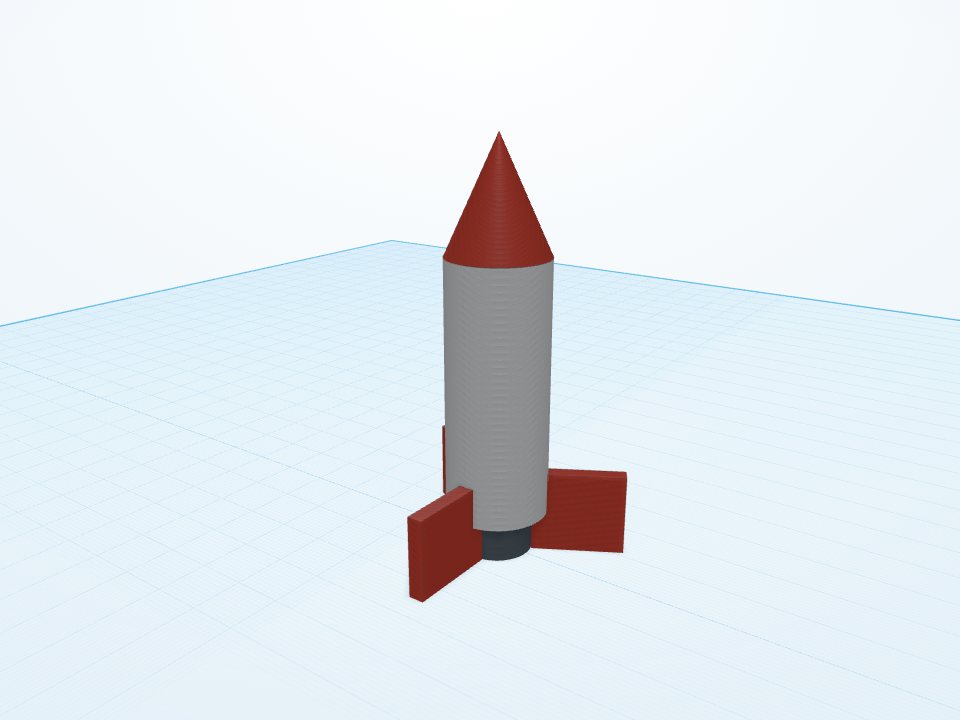

Корпус, обтекатель, сопло и три стабилизатора по кругу. Урок про детали, расставленные под равными углами.
Продвинутый уровень
20 минут
5 шагов
Чему научитесь
- Поворачивать детали вокруг вертикали
- Расставлять детали по кругу
- Собирать сложную модель
Что понадобится
- Корпус — «Цилиндр», Д 20 × Ш 20 × В 50 мм
- Обтекатель — «Конус», Д 20 × Ш 20 × В 22 мм
- Сопло — «Цилиндр», Д 14 × Ш 14 × В 8 мм
- Стабилизатор — «Куб», Д 3 × Ш 18 × В 16 мм
- Стабилизатор — «Куб», Д 3 × Ш 18 × В 16 мм, поворот 120°
- Стабилизатор — «Куб», Д 3 × Ш 18 × В 16 мм, поворот 240°
Шаги урока
Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Корпус
Перетащите «Цилиндр», задайте Д 20, Ш 20, В 50 мм и поднимите на 8 мм.
2
Обтекатель
«Конус» того же диаметра, В 22 мм, поднятый на 58 мм — ровно на верх корпуса.
3
Сопло
Цилиндр поменьше — Д 14, Ш 14, В 8 мм — внизу, на плоскости.
4
Стабилизаторы
Тонкий «Куб» Д 3, Ш 18, В 16 мм приставьте к корпусу. Скопируйте его дважды и поверните копии на 120° и 240° в поле «Поворот» — три крыла встанут через равные углы.
5
Сгруппируйте
Выделите все детали и нажмите «Сгруппировать».
