Попробуйте сами
Прорезь не должна доходить до шарика: если он «отрезался», опустите отверстие на 1–2 мм. Следующая фигура — «Шахматный конь».
Урок3D › Уроки 3Д-моделирования › Урок 35

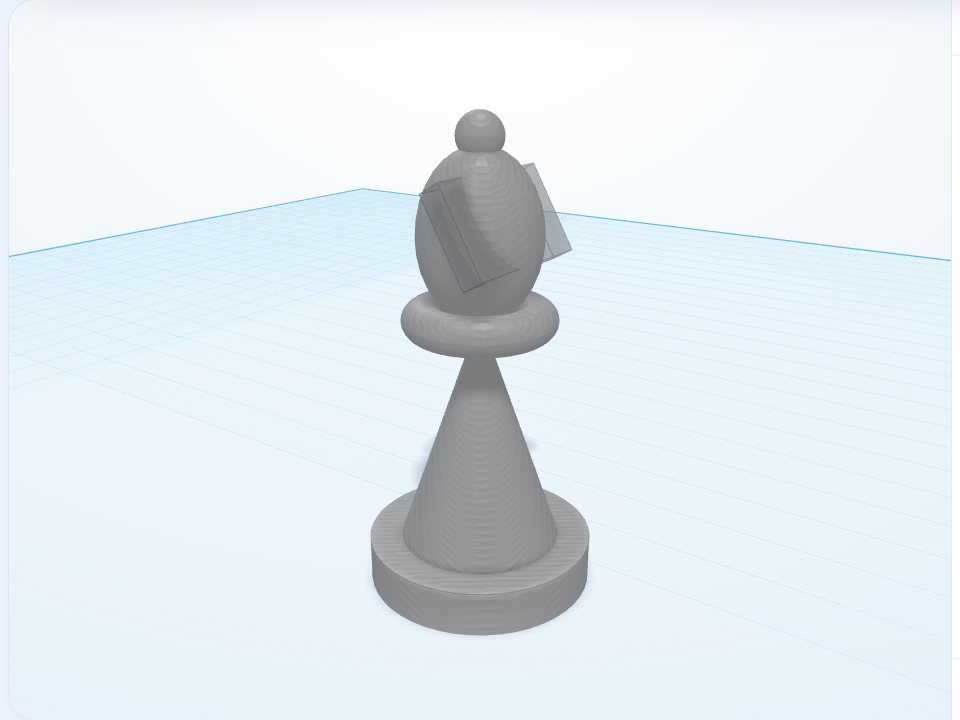

Шахматный слон
Вытянутая голова-митра с косой прорезью и шарик на макушке. Урок про сферу, которую растягивают по высоте, и наклонное отверстие.
Средний уровень
15 минут
6 шагов
Чему научитесь
- Растягивать сферу в овал
- Делать косую прорезь наклонённым отверстием
- Собирать фигуру по одному центру
Что понадобится
- Подставка — «Цилиндр», Д 30 × Ш 30 × В 6 мм
- Тело — «Конус», Д 22 × Ш 22 × В 32 мм
- Воротничок — «Тор», Д 20 × Ш 20 × В 5 мм
- Митра — «Сфера», Д 16 × Ш 16 × В 22 мм
- Шарик — «Сфера», Д 6 × Ш 6 × В 6 мм
- Прорезь — «Куб‑отв.», Д 3 × Ш 20 × В 12 мм, поворот 30°
Шаги урока
Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Подставка и тело
«Цилиндр» Д 30, Ш 30, В 6 мм и «Конус» Д 22, Ш 22, В 32 мм, поднятый на 5 мм.
2
Воротничок
«Тор» Д 20, Ш 20, В 5 мм на высоте 34 мм.
3
Голова-митра
«Сфера» Д 16, Ш 16, В 22 мм на высоте 36 мм: разные размеры превращают шар в овал.
4
Шарик на макушке
Сфера 6 мм на высоте 56 мм.
5
Прорезь
«Куб‑отв.» Д 3, Ш 20, В 12 мм, сдвинутый на 3 мм вправо (X 3), на высоте 43 мм. Поверните его на 30° вокруг оси Z — прорезь пойдёт наискось, как у настоящего слона.
6
Сгруппируйте
Выделите все детали и нажмите «Сгруппировать».
