Попробуйте сами
Координаты по кругу — это радиус, умноженный на косинус и синус угла: для 60° это 0,5 и 0,87. Тот же приём — в уроке «Спиннер». Последняя фигура — «Шахматный король».
Урок3D › Уроки 3Д-моделирования › Урок 36

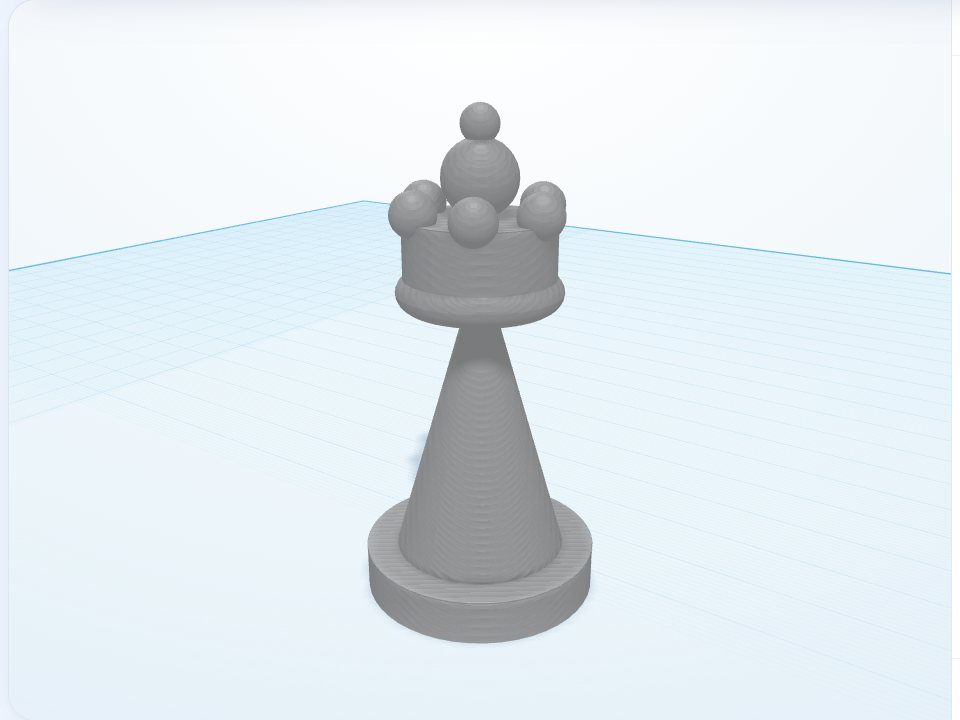

Шахматный ферзь
Высокое тело, корона из шести шариков по кругу и шар на макушке. Урок про детали, расставленные по окружности через равные углы.
Средний уровень
20 минут
5 шагов
Чему научитесь
- Ставить детали по кругу через 60°
- Считать координаты по окружности
- Делать корону из одинаковых деталей
Что понадобится
- Подставка — «Цилиндр», Д 32 × Ш 32 × В 6 мм
- Тело — «Конус», Д 24 × Ш 24 × В 42 мм
- Воротничок — «Тор», Д 22 × Ш 22 × В 5 мм
- Корона — «Цилиндр», Д 20 × Ш 20 × В 10 мм
- Зубец — «Сфера», Д 6 × Ш 6 × В 6 мм
- Зубец — «Сфера», Д 6 × Ш 6 × В 6 мм
- Зубец — «Сфера», Д 6 × Ш 6 × В 6 мм
- Зубец — «Сфера», Д 6 × Ш 6 × В 6 мм
- Зубец — «Сфера», Д 6 × Ш 6 × В 6 мм
- Зубец — «Сфера», Д 6 × Ш 6 × В 6 мм
- Макушка — «Сфера», Д 10 × Ш 10 × В 10 мм
- Шарик — «Сфера», Д 5 × Ш 5 × В 5 мм
Шаги урока
Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Подставка и тело
«Цилиндр» Д 32, Ш 32, В 6 мм и «Конус» Д 24, Ш 24, В 42 мм, поднятый на 5 мм.
2
Воротничок и корона
«Тор» Д 22, Ш 22, В 5 мм на высоте 40 мм и цилиндр Д 20, Ш 20, В 10 мм на высоте 42 мм.
3
Зубцы короны
Шесть сфер по 6 мм на высоте 50 мм, по кругу радиусом 9 мм: X 9 Z 0, X 4,5 Z 7,8, X −4,5 Z 7,8, X −9 Z 0, X −4,5 Z −7,8, X 4,5 Z −7,8. Удобно поставить одну и дублировать.
4
Макушка
Сфера 10 мм по центру на высоте 52 мм и маленькая сфера 5 мм на высоте 61 мм.
5
Сгруппируйте
Выделите все детали и нажмите «Сгруппировать».
