Урок3D › Уроки 3Д-моделирования › Урок 37

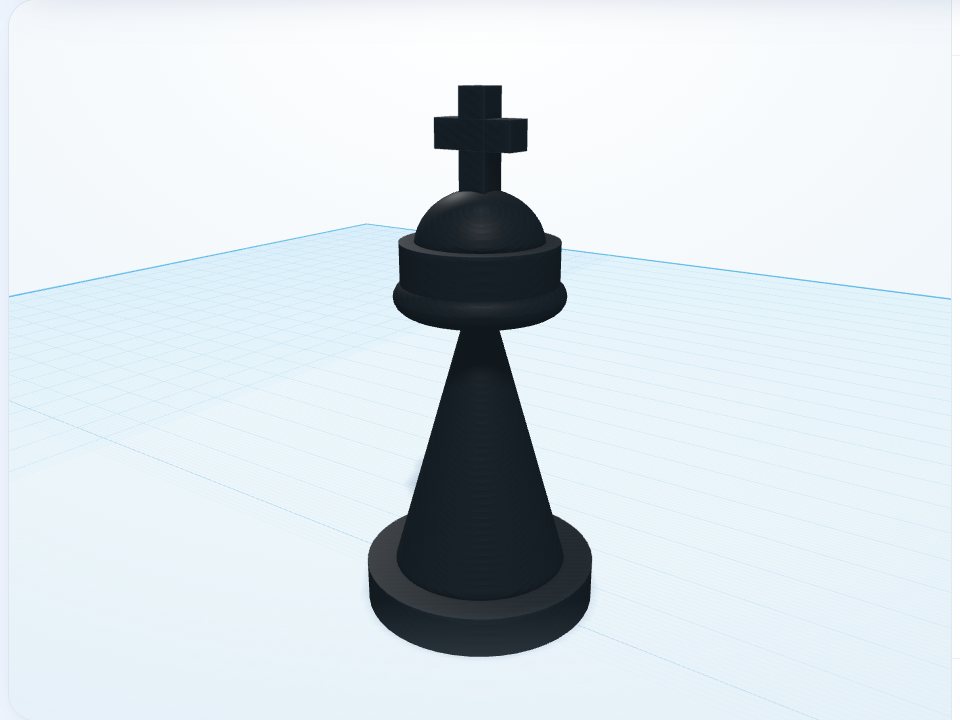

Шахматный король
Самая высокая фигура: тело, корона-купол и крест из двух брусков. Урок про крест, собранный из деталей, которые пересекаются.
Средний уровень
15 минут
5 шагов
Чему научитесь
- Собирать крест из двух брусков
- Ставить купол на цилиндр
- Соблюдать высоту фигур одного набора
Что понадобится
- Подставка — «Цилиндр», Д 34 × Ш 34 × В 6 мм
- Тело — «Конус», Д 26 × Ш 26 × В 46 мм
- Воротничок — «Тор», Д 24 × Ш 24 × В 5 мм
- Корона — «Цилиндр», Д 22 × Ш 22 × В 8 мм
- Купол — «Полусфера», Д 18 × Ш 18 × В 8 мм
- Крест — «Куб», Д 4 × Ш 4 × В 14 мм
- Поперечина — «Куб», Д 12 × Ш 4 × В 4 мм
Шаги урока
Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Подставка и тело
«Цилиндр» Д 34, Ш 34, В 6 мм и «Конус» Д 26, Ш 26, В 46 мм, поднятый на 5 мм.
2
Воротничок
«Тор» Д 24, Ш 24, В 5 мм на высоте 44 мм.
3
Корона
Цилиндр Д 22, Ш 22, В 8 мм на высоте 46 мм и «Полусфера» Д 18, Ш 18, В 8 мм на высоте 53 мм.
4
Крест
«Куб» Д 4, Ш 4, В 14 мм на высоте 60 мм и поперечина — куб Д 12, Ш 4, В 4 мм на высоте 66 мм. Бруски пересекаются — так они срастутся в одну деталь.
5
Сгруппируйте
Выделите все детали и нажмите «Сгруппировать».
