Сумма точек на противоположных гранях кубика всегда 7: напротив единицы — шестёрка, напротив двойки — пятёрка.
Урок3D › Уроки 3Д-моделирования › Урок 38
Игральный кубик
Куб и сферы-отверстия, наполовину утопленные в грани. Урок про точки на разных гранях: сверху, спереди и сбоку.
Средний уровень
20 минут
5 шагов
Чему научитесь
- Ставить отверстие на любую грань
- Считать положение от центра грани
- Делать лунки сферой
Что понадобится
- Кубик — «Куб», Д 20 × Ш 20 × В 20 мм
- Точка — «Сфера‑отв.», Д 4 × Ш 4 × В 4 мм
- Точка — «Сфера‑отв.», Д 4 × Ш 4 × В 4 мм
- Точка — «Сфера‑отв.», Д 4 × Ш 4 × В 4 мм
- Точка — «Сфера‑отв.», Д 4 × Ш 4 × В 4 мм
- Точка — «Сфера‑отв.», Д 4 × Ш 4 × В 4 мм
- Точка — «Сфера‑отв.», Д 4 × Ш 4 × В 4 мм
Шаги урока

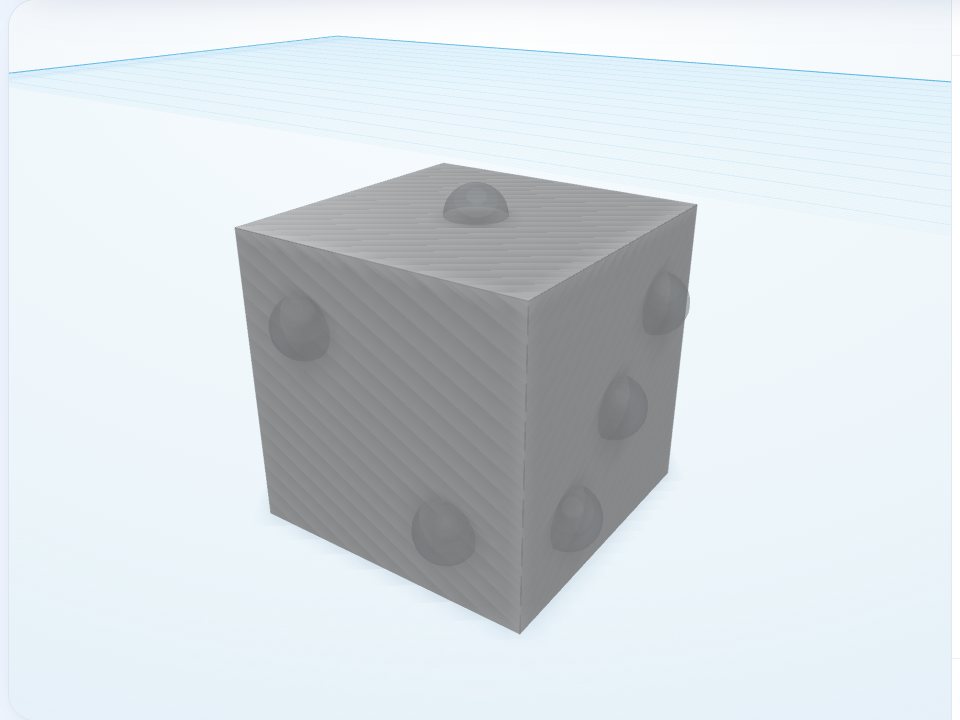

Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Кубик
«Куб» Д 20, Ш 20, В 20 мм.
2
Единица сверху
«Сфера‑отв.» 4 мм в центре верхней грани, поднятая на 18 мм: половина сферы уйдёт в куб.
3
Двойка спереди
Две сферы-отверстия на передней грани (10 мм от оси вперёд) по диагонали: X −5 на высоте 13 мм и X 5 на высоте 3 мм.
4
Тройка сбоку
Три сферы-отверстия на правой грани (X 10) по диагонали: на высоте 13, 8 и 3 мм, смещаясь на 5 мм вглубь.
5
Сгруппируйте
Выделите все детали и нажмите «Сгруппировать».
