Попробуйте сами
Наушники висят ровно над стойкой, поэтому держатель не падает, хотя основание уже наушников. Сдвиньте седло в сторону — и вес уйдёт за край основания: тогда основание придётся делать шире.
Урок3D › Уроки 3Д-моделирования › Урок 39

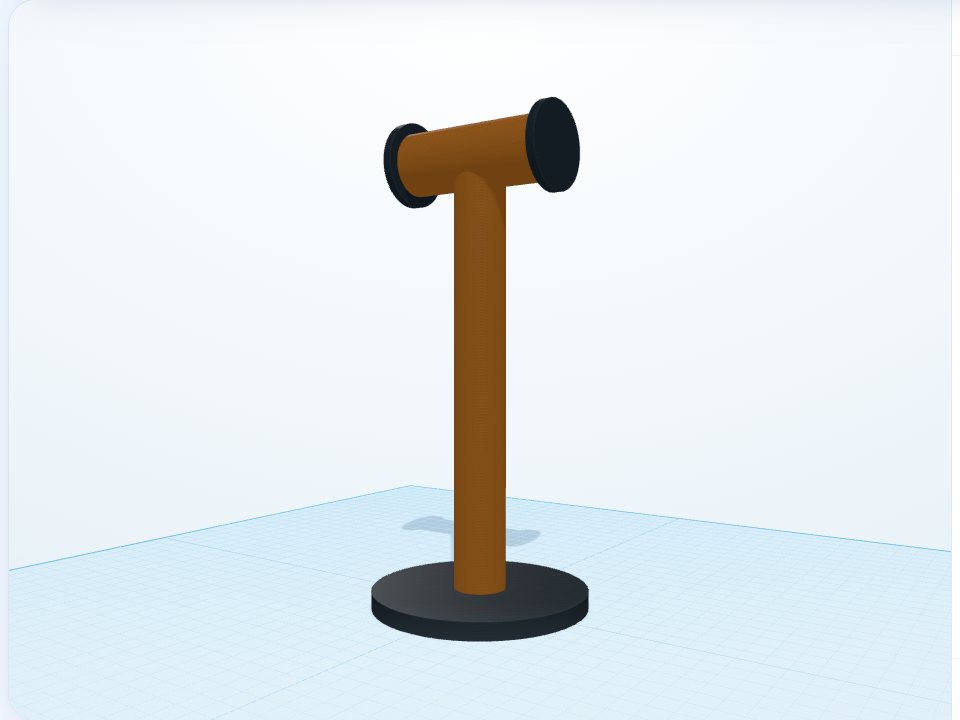

Держатель для наушников
Подставка на стол, на которую вешают полноразмерные наушники: основание, высокая стойка и круглое седло с бортиками. Урок про размеры по настоящей вещи и устойчивость.
Средний уровень
20 минут
6 шагов
Чему научитесь
- Снимать мерки с настоящей вещи и прибавлять запас
- Класть цилиндр на бок поворотом на 90°
- Делать изделие устойчивым: вес — над основанием
Что понадобится
- Основание — «Цилиндр», Д 100 × Ш 100 × В 8 мм
- Стойка — «Цилиндр», Д 24 × Ш 24 × В 192 мм
- Седло — «Цилиндр», Д 30 × Ш 30 × В 80 мм, поворот 90°
- Бортик — «Цилиндр», Д 40 × Ш 40 × В 4 мм, поворот 90°
- Бортик — «Цилиндр», Д 40 × Ш 40 × В 4 мм, поворот 90°
Шаги урока
Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Снимите мерки
От верха оголовья до низа амбушюр у полноразмерных наушников обычно 18–20 см, оголовье шириной 3–4 см. Держатель берём на 2–3 см выше, чтобы наушники не легли на стол, а седло — шире оголовья вдвое.
2
Основание
«Цилиндр» Д 100, Ш 100, В 8 мм. Чем шире основание, тем труднее держатель уронить.
3
Стойка
Цилиндр Д 24, Ш 24, В 192 мм, поднятый на 6 мм: на 2 мм он уходит в основание, иначе детали не срастутся. Вся модель выйдет высотой почти 23 см — проверьте, что столько помещается в ваш принтер, или укоротите стойку.
4
Седло
Цилиндр Д 30, Ш 30, В 80 мм, повёрнутый кольцом гизмо на 90°, чтобы лёг поперёк, на высоте 192 мм. Круглое седло не оставит вмятину на оголовье.
5
Бортики
Два цилиндра Д 40, Ш 40, В 4 мм, повёрнутые так же, на концах седла (X −39 и 39) на высоте 187 мм: седло заходит в них на миллиметр, и наушники не соскользнут.
6
Сгруппируйте
Выделите все детали и нажмите «Сгруппировать».
