Такую модель печатают с поддержками — острие рожка стоит на столе одной точкой. Или положите мороженое на бок.
Урок3D › Уроки 3Д-моделирования › Урок 9
Мороженое
Вафельный рожок, шарик и вишенка. Урок про поворот детали вверх ногами.
Начальный уровень
10 минут
4 шагов
Чему научитесь
- Переворачивать деталь на 180°
- Ставить сферу на конус
- Подбирать перекрытие деталей
Что понадобится
- Рожок — «Конус», Д 30 × Ш 30 × В 50 мм, поворот 180°
- Шарик — «Сфера», Д 32 × Ш 32 × В 32 мм
- Вишенка — «Сфера», Д 8 × Ш 8 × В 8 мм
Шаги урока

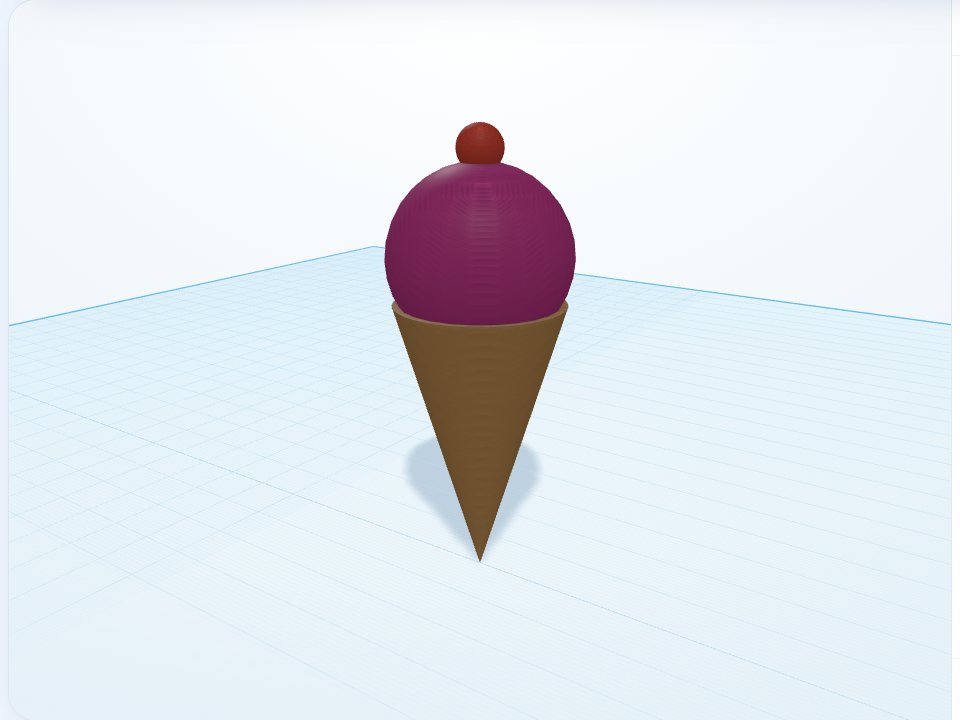

Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Рожок
Перетащите «Конус»: Д 30, Ш 30, В 50 мм. Поверните его кольцом гизмо на 180°, чтобы остриё смотрело вниз.
2
Шарик
«Сфера» Д 32, Ш 32, В 32 мм, поднятая на 42 мм: она садится в широкую часть рожка.
3
Вишенка
Маленькая сфера 8 мм, красная, на высоте 72 мм.
4
Сгруппируйте
Выделите все детали и нажмите «Сгруппировать».
