Мини-дрон на 3D-принтере

Карманный квадрокоптер 12 × 12 см на ESP32: рама печатается без поддержек, пропеллеры — в кольцах-защитах.

Продвинутый уровень 60 минут 13 шагов
Урок3D — Мини-дрон на 3D-принтере

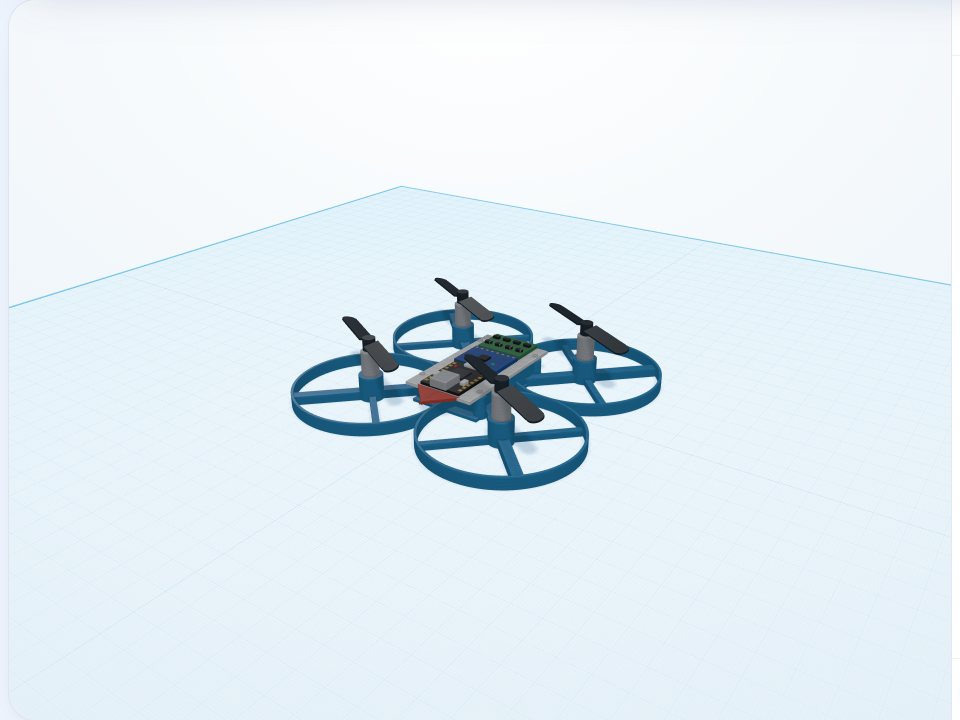

Модель «Мини-дрон на 3D-принтере» в онлайн-редакторе Урок3D: детали расставлены перед группировкой

Чему научитесь

  • Строить раму вокруг пропеллеров: зазоры между ними и до защиты
  • Делать тонкие стенки полем «Стенка» у трубы
  • Крепить детали надёжно: натяг, уступ, сквозные винты, упоры
  • Раскладывать детали на стол принтера — корпус и площадку перевёрнутыми

Фигуры из библиотеки

Цил.‑отв. × 24 Куб × 18 Цилиндр × 13 Детали робота × 12 Труба × 8 Куб‑отв. × 8 Конус × 4 Паз‑отв. × 3 Клин × 2 Текст‑отв.

Шаги урока

На картинке — модель после шага: новые детали обведены, прежние бледные. «Открыть в редакторе» кладёт все детали урока уже расставленными.

1

Размеры и план

Квадрокоптер 123 × 123 мм и около 75 г. Моторы 8520 по углам квадрата 61 мм, пропеллеры 55 мм — между их концами 6 мм. Печатных деталей четыре вида: рама, площадка, корпус и стойки.

2
Шаг 2 урока «Мини-дрон на 3D-принтере»: Площадка

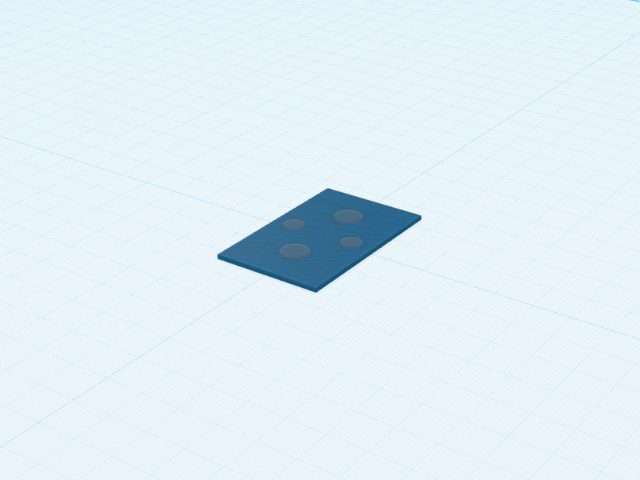

Площадка

«Куб» Д 30, Ш 48, В 1,6 мм и «Цилиндр» Д 46 той же высоты — ступица, на ней сходятся лучи. Четыре «Цил.‑отв.» облегчают площадку.

3
Шаг 3 урока «Мини-дрон на 3D-принтере»: Лучи

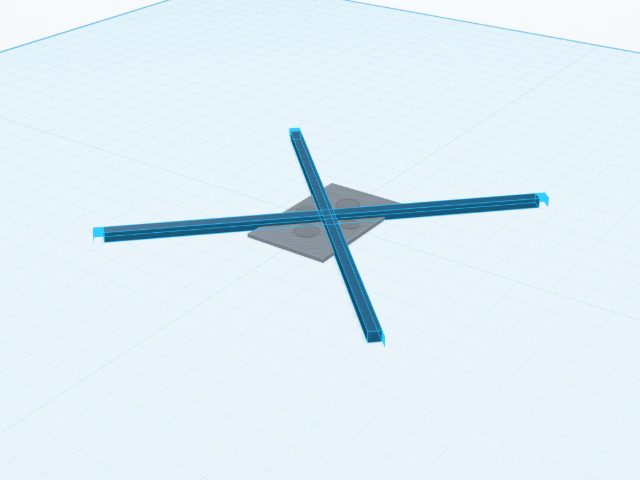

Лучи

Два «Куба» Д 147,5, Ш 5, В 4 мм крест-накрест под 45°: каждый луч сплошной, от кольца до кольца через два мотора.

4
Шаг 4 урока «Мини-дрон на 3D-принтере»: Гнёзда моторов

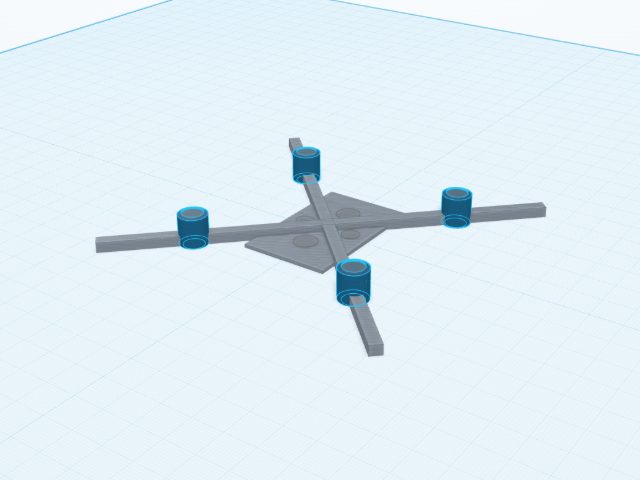

Гнёзда моторов

«Цилиндр» Д 15, В 10 мм в каждом углу и «Цил.‑отв.» Д 12 — под мягкую стойку Д 12,2. Отверстие прорезает и лучи внутри гнезда.

5

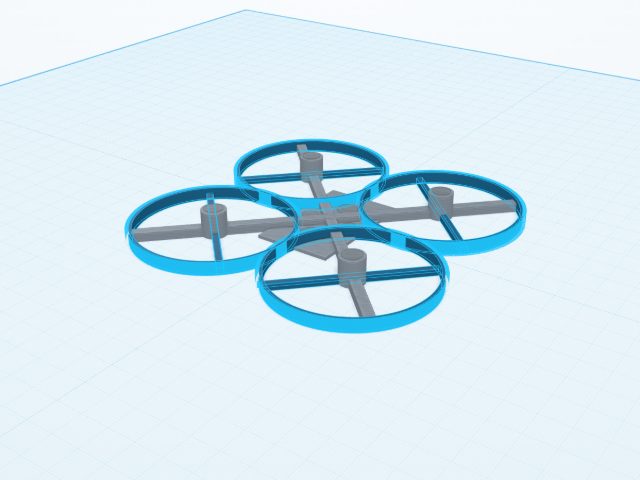

Шаг 5 урока «Мини-дрон на 3D-принтере»: Защита винтов

Защита винтов

«Труба» Д 62,4, В 6 мм, в поле «Стенка» — 1,2 мм. Соседние кольца срастаются, к гнезду их держат луч и спица 3 × 3 мм.

6
Шаг 6 урока «Мини-дрон на 3D-принтере»: Отсек аккумулятора

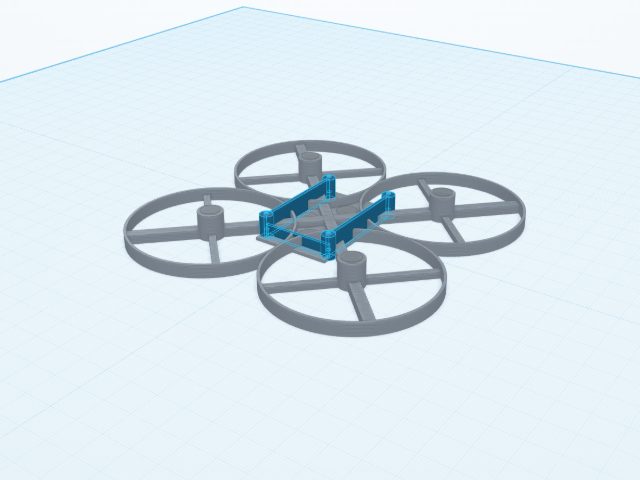

Отсек аккумулятора

Два бортика В 8,8 мм в 26 мм друг от друга, упор спереди и четыре стойки Д 5 с «Цил.‑отв.» 1,8 мм на 7,5 мм вглубь — в них вкручиваются винты корпуса.

7
Шаг 7 урока «Мини-дрон на 3D-принтере»: Мягкие стойки

Мягкие стойки

Подошва — «Конус» Д 16 со срезом 14 мм, над ней «Труба» Д 12,2 со стенкой 1,95 мм. Стойка из TPU входит в гнездо Д 12 с натягом, мотор — в неё туго и встаёт на уступ подошвы.

8

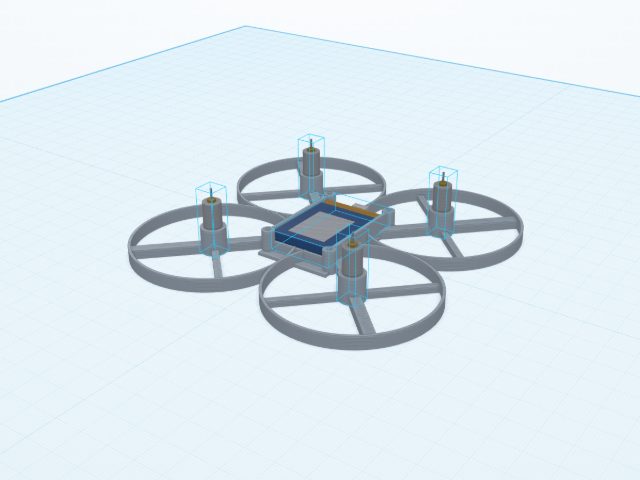

Шаг 8 урока «Мини-дрон на 3D-принтере»: Примерка

Примерка

Из «Деталей робота» — четыре мотора 8520 в стойки и аккумулятор Li-Po 1S в отсек, проводами назад. Провода мотора выходят в паз подошвы.

9
Шаг 9 урока «Мини-дрон на 3D-принтере»: Верхняя площадка

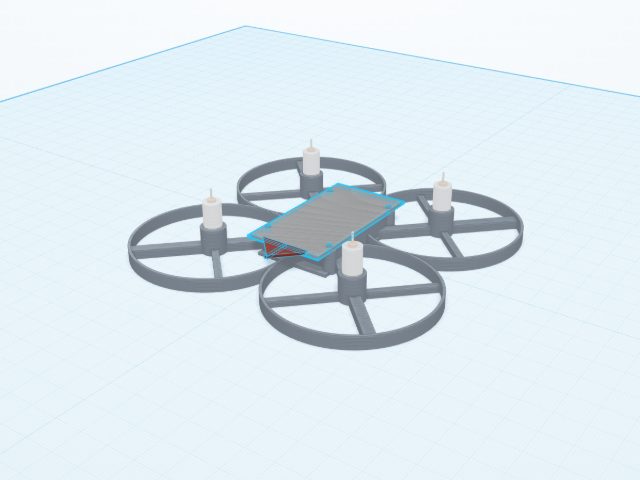

Верхняя площадка

«Куб» Д 30, Ш 55, В 1,2 мм, нос-стрелка из двух «Клиньев» и два зуба снизу сзади: они не дают аккумулятору выскользнуть назад.

10
Шаг 10 урока «Мини-дрон на 3D-принтере»: Электроника

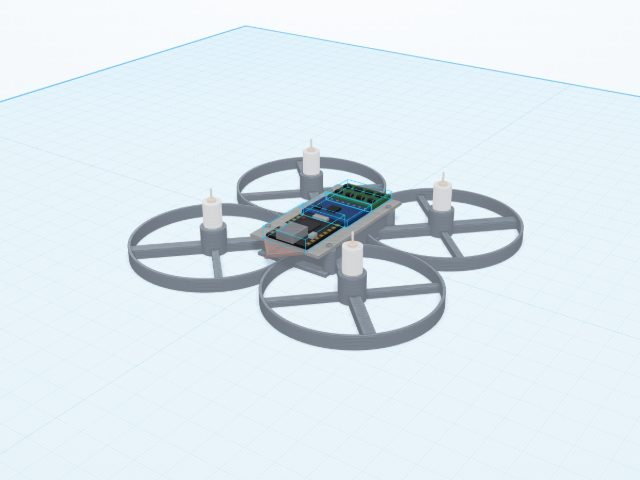

Электроника

ESP32-S3 SuperMini — разъёмом вперёд, гироскоп MPU6050 — у центра, ключи моторов — сзади. Платы держатся на вспененном скотче.

11
Шаг 11 урока «Мини-дрон на 3D-принтере»: Корпус

Корпус

Крыша и четыре стенки из «Кубов», внутри — четыре втулки над стойками рамы. Винты М2 × 14 идут сквозь корпус и площадку в стойки и стягивают всё вместе. В корпусе окно под USB-C и щели вентиляции.

12
Шаг 12 урока «Мини-дрон на 3D-принтере»: Пропеллеры

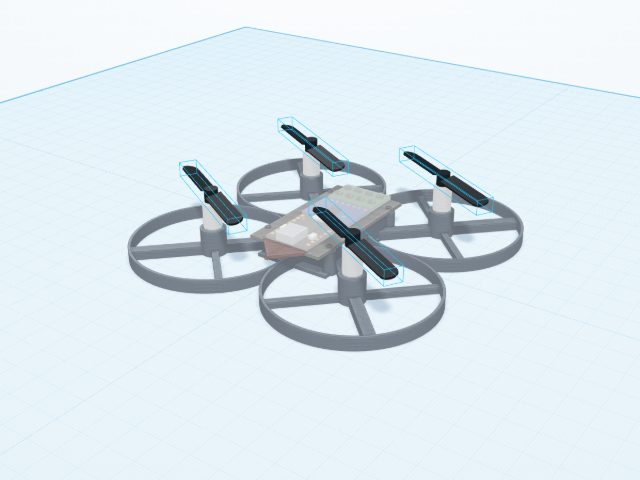

Пропеллеры

По диагонали пропеллеры крутятся в одну сторону, соседние — в разные: иначе дрон закрутится на месте.

13
Шаг 13 урока «Мини-дрон на 3D-принтере»: Печать и полёт

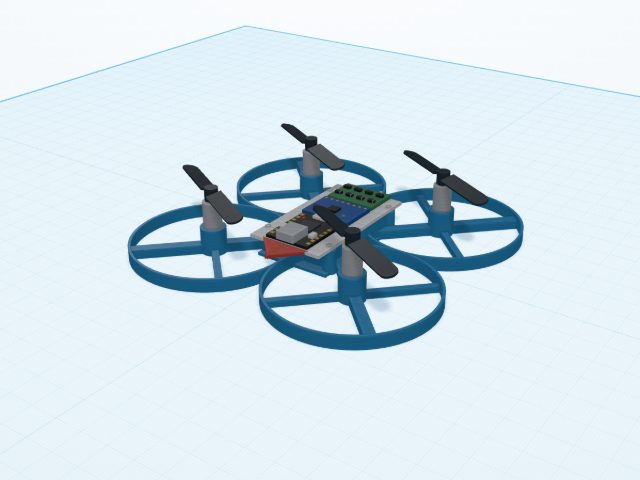

Печать и полёт

Рама — как есть, площадку и корпус печатают перевёрнутыми, всё без поддержек; стойки — из TPU 95A. Летайте в зале: пропеллеры острые.

Что купить, чтобы дрон полетел

Рама сделана под эти детали — их макеты стоят в модели. Размеры у продавцов отличаются на доли миллиметра: сверьте мотор со стойкой и, если нужно, поправьте стенку «Трубы» или «Цил.‑отв.».

ЧтоКакую взятьЗачем
ПлатаESP32-S3 SuperMini (22,5 × 18 мм)Мозг дрона: Wi-Fi для управления с телефона и разъём USB-C для прошивки — он выходит в окно корпуса.
ГироскопMPU6050 на плате GY-521Чувствует наклон и поворот — без него дрон не удержится в воздухе.
Моторычетыре коллекторных мотора 8520 (Ø8,5 × 20 мм) на 3,7 В: два по часовой и два противВходят в стойки туго — TPU растягивается — и встают на уступ подошвы, клей не нужен. Направление указано у продавца, обычно ещё и цветом проводов.
Пропеллеры55 мм под вал своего мотора (0,8 или 1 мм) — по часовой и против, с запасомПропеллеры ломаются первыми: возьмите несколько комплектов.
Мягкие стойкипруток TPU 95AЕсли принтер TPU не печатает, стойки из PETG тоже подойдут — посадка станет жёстче.
Ключи моторовчетыре транзистора SI2302, четыре диода Шоттки (SS14 или 1N5819) и макетная плата 20 × 14 ммESP32 не может сама крутить моторы: транзисторы включают их по её сигналу, диоды гасят выбросы напряжения.
Питаниеаккумулятор Li-Po 1S (3,7 В) на 400–500 мА·ч, не больше 35 × 25 × 7 мм, с разъёмом PH2.0Кладётся в отсек, пока корпус снят; его держат бортики, упор, площадка и её зубья. Заряжается на месте — разъём выходит назад. Плата питается от него же через вывод 5V.
ПрошивкаESP-Drone — открытая прошивка Espressif для таких дронов, с приложением для телефонаВыводы моторов и гироскопа укажите в её настройках под свою пайку; коэффициенты устойчивости (PID) для этой рамы, возможно, придётся подобрать.
Крепёжчетыре винта-самореза М2 × 14, вспененный двусторонний скотч, тонкие проводаВинты проходят сквозь корпус и площадку в стойки рамы и стягивают всё вместе; скотч держит платы на площадке.

Пропеллеры на тысячах оборотов режут кожу: включайте дрон, только когда он стоит на полу, руки и лицо держите в стороне, первый полёт — в пустом зале. Учёт в России нужен беспилотникам тяжелее 150 г — этот легче, но правила полётов в своём регионе проверьте. Li-Po заряжайте только зарядкой для 1S и не оставляйте без присмотра.

Попробуйте сами

Перед первым полётом снимите пропеллеры и проверьте, что каждый мотор крутится в свою сторону и в своём углу. Ломается обычно кольцо — напечатайте запасную раму: она весит около 20 г.
