Попробуйте сами
Настоящий монумент открыли в 1964 году: он высотой 107 м и облицован титаном, а в стилобате под ним — Музей космонавтики. Хотите дугу ещё плавнее — разбейте шлейф на шесть звеньев и меняйте наклон шагами по 3–4°.
Урок3D › Уроки 3Д-моделирования › Урок 57

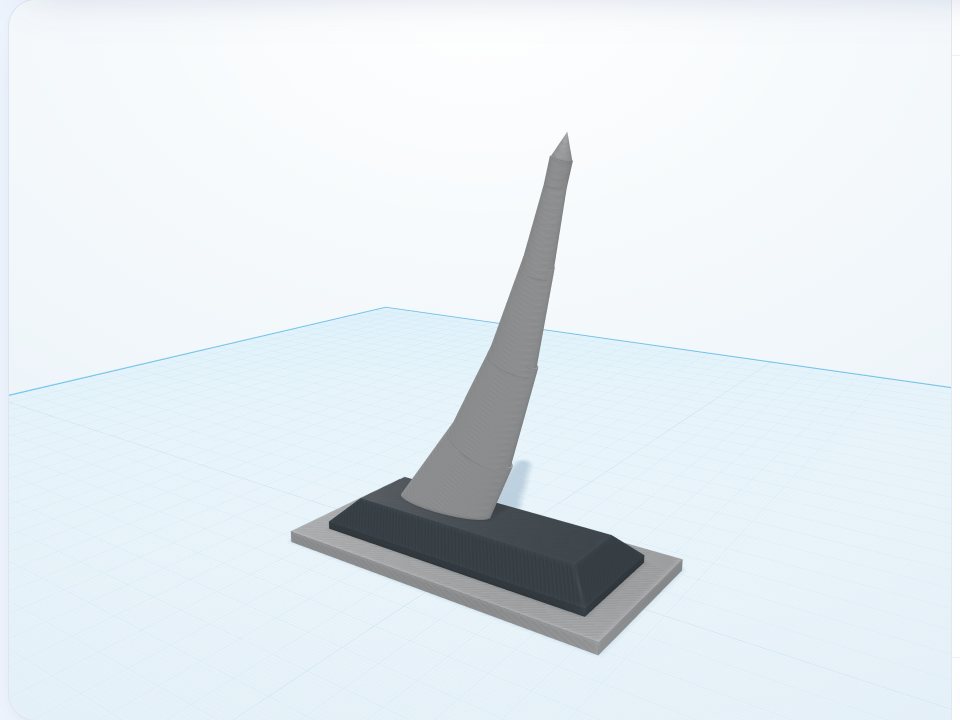

Монумент «Покорителям космоса»
Стилобат с наклонными стенками, изогнутый шлейф и ракета на вершине — макет монумента у ВДНХ в Москве в масштабе около 1 : 1000. Урок про то, как собрать плавную дугу из прямых звеньев: каждое следующее уже и наклонено круче.
Продвинутый уровень
25 минут
5 шагов
Чему научитесь
- Собирать дугу из наклонённых звеньев
- Делать усечённый конус с овальным сечением
- Ставить наклонённую деталь по центру полями X и Z
Фигуры из библиотеки
Конус × 5
Куб × 2
Цилиндр
Шаги урока
На картинке — модель после шага: новые детали обведены, прежние бледные. «Открыть в редакторе» кладёт все детали урока уже расставленными.

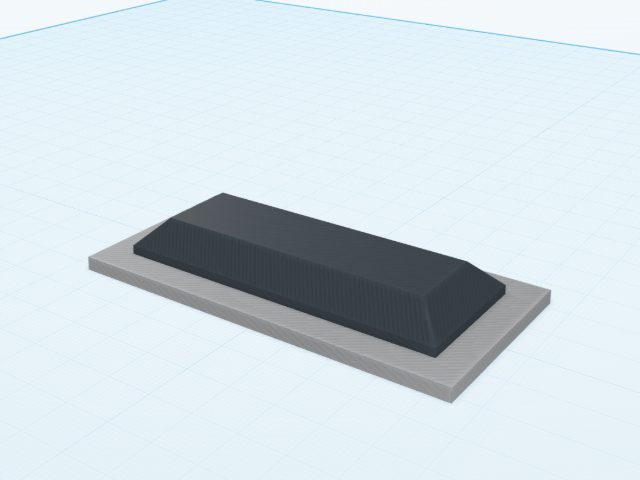

1
Площадка и стилобат
«Куб» Д 90, Ш 44, В 3 мм — площадка. На неё, на высоту 3 мм, — стилобат: куб Д 76, Ш 30, В 8 мм. В разделе «Край» выберите «Фаска», верхний край, 6 мм — стенки стилобата станут наклонными.

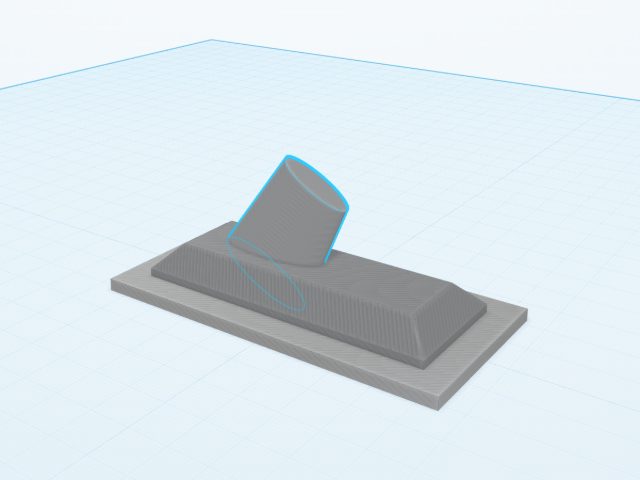

2
Нижнее звено шлейфа
«Конус» Д 26, Ш 10, В 30 мм. В разделе «Срез вершины» выберите усечённый конус и задайте 19 мм — сечение выйдет овальным, как у настоящего шлейфа. Наклоните звено вправо кольцом гизмо на 30° (ведите мышь снаружи кольца — так угол меняется по 1°) и задайте центр: X −6,5, Z 17,5. Низ звена уйдёт в стилобат.

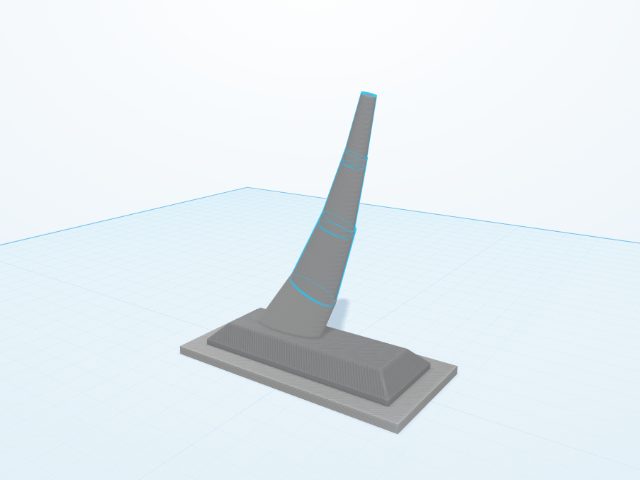

3
Ещё три звена
Каждое следующее уже и круче, а наклон меняется понемногу — так ломаная выглядит дугой. Д 19, Ш 9, В 28 мм, срез 13 мм, наклон 22°, центр X 4,7, Z 40,9. Д 13, Ш 7,5, В 26 мм, срез 8 мм, наклон 16°, центр X 12,4, Z 63,6. Д 8, Ш 6, В 22 мм, срез 5 мм, наклон 13°, центр X 17,7, Z 83,9.

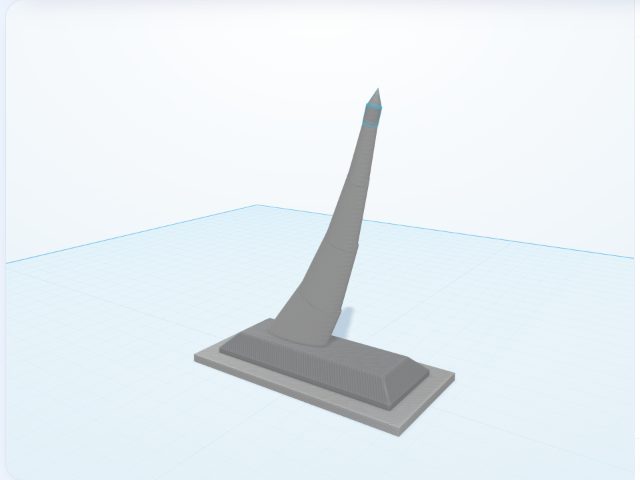

4
Ракета
«Цилиндр» Д 5, Ш 5, В 6 мм и «Конус» Д 5, Ш 5, В 6 мм, оба наклонены на 13°, как верхнее звено: это 77° к горизонту, как у настоящего монумента. Центр корпуса — X 20,4, Z 95,6, обтекателя — X 21,7, Z 101,1.

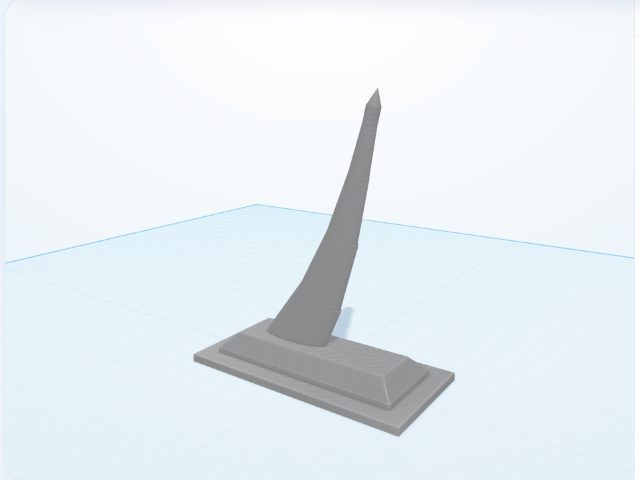

5
Сгруппируйте
Выделите все детали и нажмите «Сгруппировать».
Другие уроки

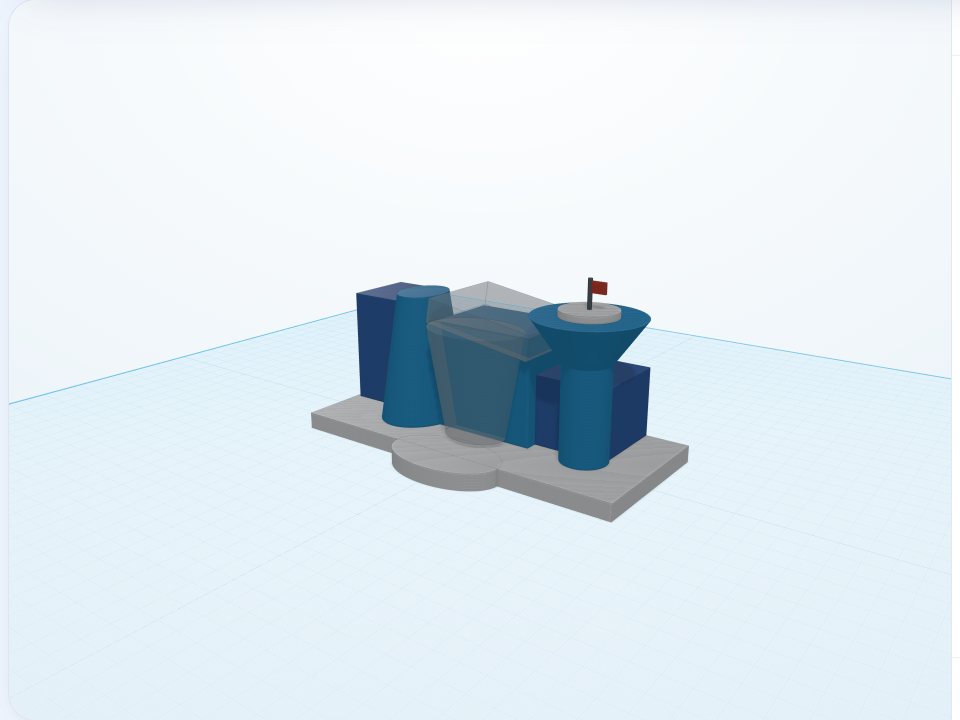

Дом Правительства Московской области
