Башня с «воронкой» наверху, стеклянный конус и корпус с вогнутым фасадом — макет здания в Красногорске. Урок про архитектурный макет из простых тел: пропорции по фотографии, перевёрнутый конус и вогнутую стену, вырезанную конусом-отверстием.
На картинке — модель после шага: новые детали обведены, прежние бледные. «Открыть в редакторе» кладёт все детали урока уже расставленными.

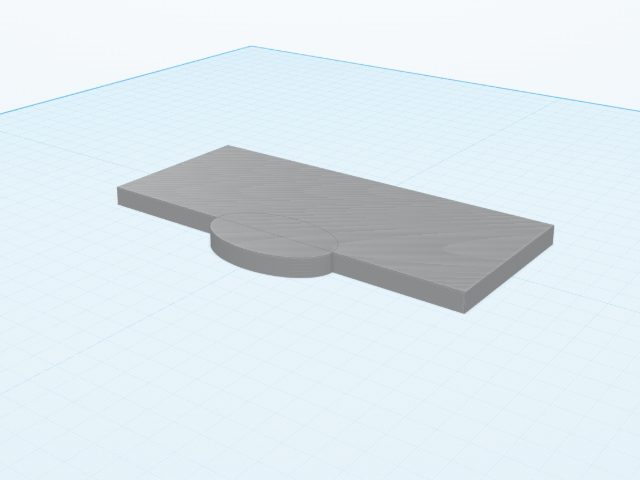

«Куб» Д 168, Ш 72, В 8 мм — стеклянный цоколь под всем зданием. Спереди — «Цилиндр» Д 56, Ш 34, В 8 мм в X 1,5, Y 36: передний край станет закруглённым.

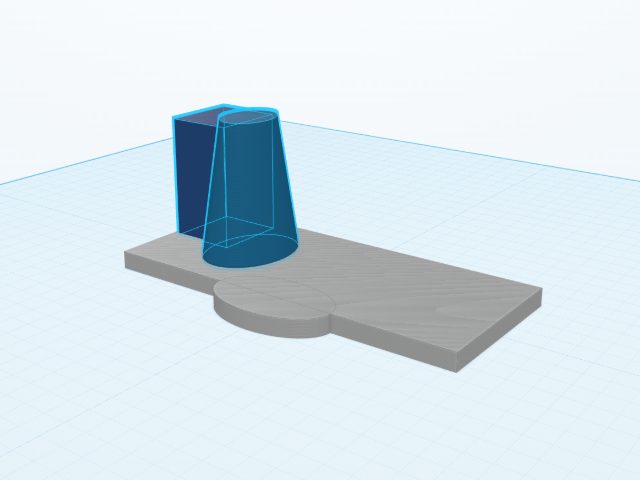

Корпус — «Куб» Д 30, Ш 34, В 56 мм в X −67, Y −14. Перед ним — «Конус» Д 38, Ш 50, В 62 мм в X −40, Y 0 со срезом вершины 22 мм: он почти с башню высотой, а основание у него овальное, вытянутое вглубь. Обе детали поставьте на высоту 7 мм — на 1 мм в стилобат, чтобы при группировке они с ним срослись.

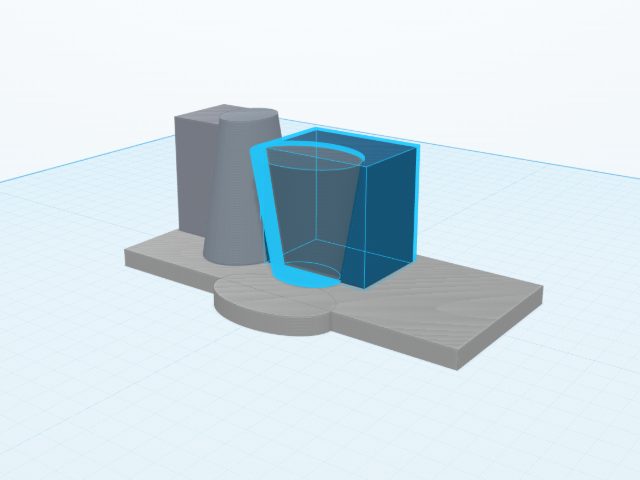

Средний корпус — «Куб» Д 52, Ш 38, В 52 мм в X 1,5, Y −9 на высоте 7 мм. Фасад вырежет «Конус» Д 48, Ш 36, В 50 мм со срезом вершины 30 мм: переключите его в «Отверстие», переверните кольцом гизмо на 180° и поставьте в X 1,5, Y 14 на высоту 10 мм. Кверху он шире — стена раскроется веером.

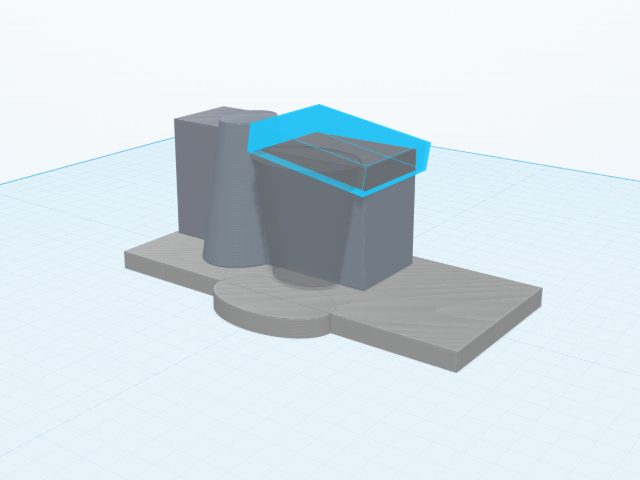

У настоящего здания крыша вогнутого корпуса идёт наискосок: слева выше, справа ниже. Срежьте её «Куб‑отв.» Д 56, Ш 46, В 12 мм: наклоните его вправо кольцом гизмо на 9° и задайте центр X 2,4, Y −8, Z 60,3.

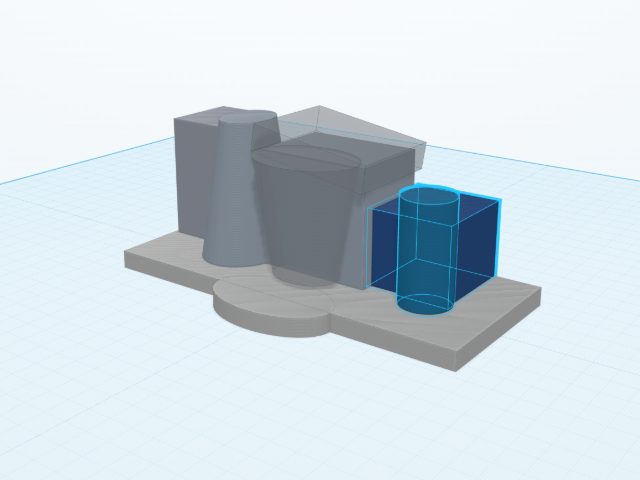

Офисный корпус — «Куб» Д 38, Ш 40, В 34 мм в X 44, Y −16. Башня — «Цилиндр» Д 22, Ш 22, В 45 мм в X 54, Y 6. Обе — тоже на высоте 7 мм.

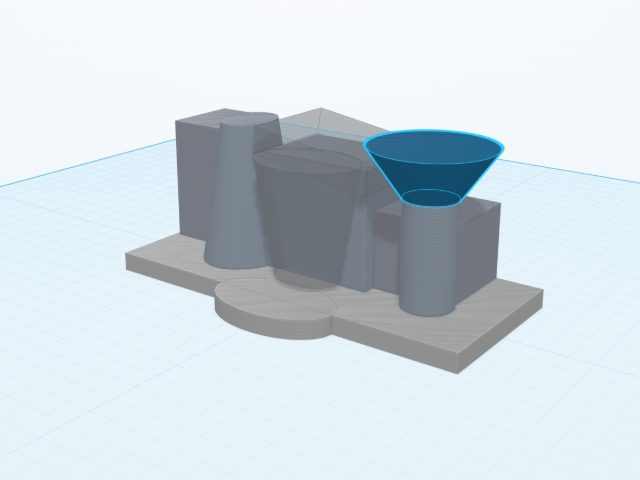

«Конус» Д 50, Ш 50, В 20 мм со срезом вершины 22 мм — ровно по башне. Переверните его кольцом гизмо на 180°, чтобы он раскрылся вверх, и поставьте на башню — на высоту 52 мм.

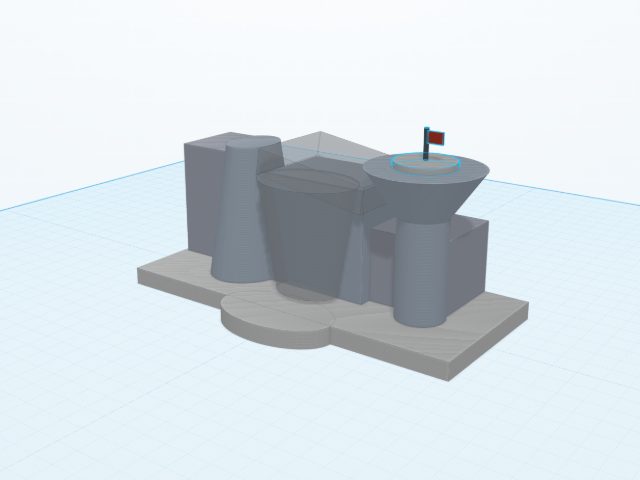

Надстройка — цилиндр Д 26, Ш 26, В 3 мм на высоте 72 мм. Флагшток — цилиндр Д 2, Ш 2, В 13 мм на высоте 75 мм, флаг — красный куб Д 7, Ш 1, В 5 мм на высоте 82 мм справа от флагштока (X 58).

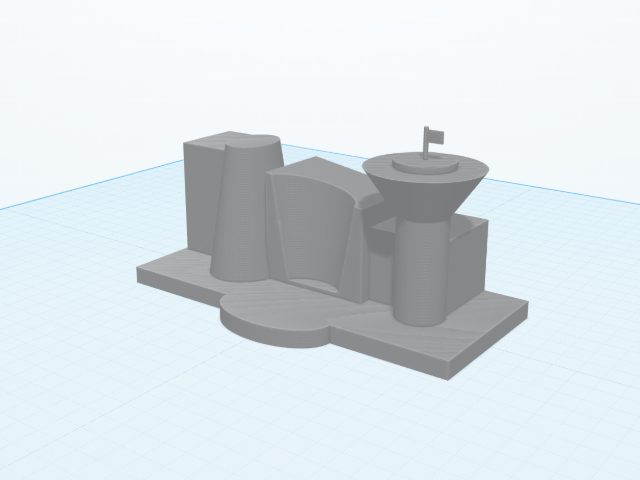

Выделите все детали и нажмите «Сгруппировать». Отверстия вычтутся из среднего корпуса: останутся вогнутая стена с рамкой по краям и скошенная крыша.
Пропорции снимают с фотографии фасада: измерьте на экране ширину здания и высоту башни и поделите одно на другое — здесь выходит около 2,2. Стенки воронки наклонены на 35° от вертикали — меньше 45°, поэтому она печатается без поддержек.
