Машинка с крутящимися колёсами

Машинка, у которой колёса правда крутятся. Урок про посадки на ось — где нужен зазор, а где натяг.

Продвинутый уровень 25 минут 5 шагов
Урок3D — Машинка с крутящимися колёсами

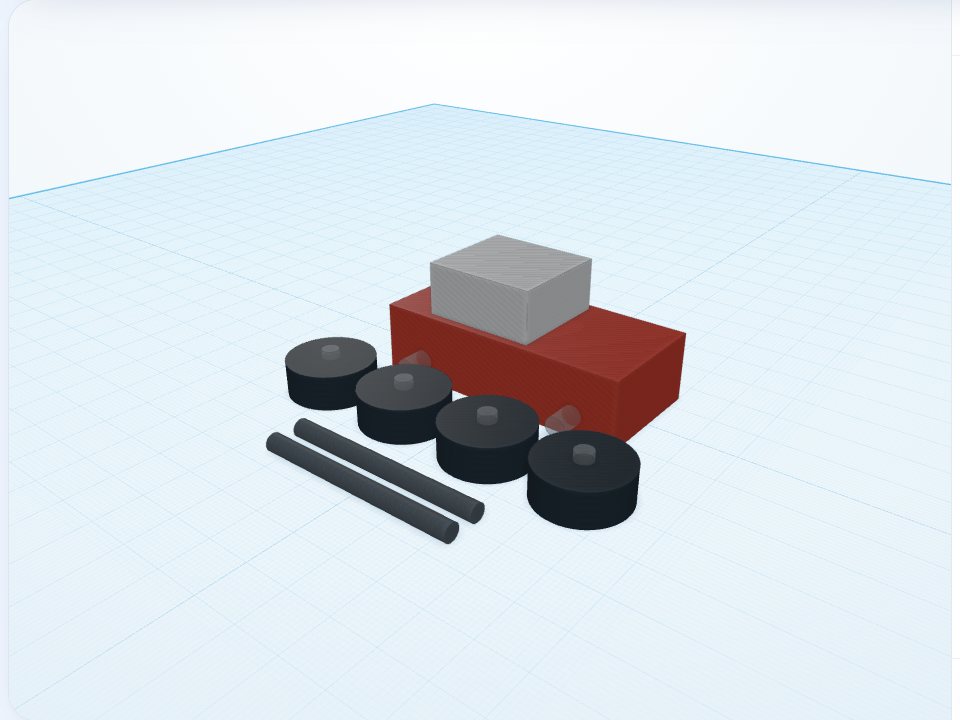

Модель «Машинка с крутящимися колёсами» в онлайн-редакторе Урок3D: детали расставлены перед группировкой

Чему научитесь

  • Раскладывать детали для печати за один раз
  • Делать свободную посадку для оси и тугую для колеса
  • Собирать модель из напечатанных деталей

Фигуры из библиотеки

Цил.‑отв. × 6 Цилиндр × 6 Куб × 2

Шаги урока

На картинке — модель после шага: новые детали обведены, прежние бледные. «Открыть в редакторе» кладёт все детали урока уже расставленными.

1
Шаг 1 урока «Машинка с крутящимися колёсами»: Кузов и кабина

Кузов и кабина

«Куб» Д 60, Ш 28, В 16 мм и сверху, на высоте 16 мм, куб Д 26, Ш 24, В 12 мм, сдвинутый назад (X −6).

2
Шаг 2 урока «Машинка с крутящимися колёсами»: Отверстия под оси

Отверстия под оси

Два «Цил.‑отв.» Д 4,6, Ш 4,6, В 40 мм, повёрнутые на 90°, насквозь поперёк кузова в X −20 и 20 на высоте 2,7 мм. Ось будет 4 мм: зазор 0,6 мм нужен, чтобы она свободно крутилась.

3
Шаг 3 урока «Машинка с крутящимися колёсами»: Колёса

Колёса

Четыре «Цилиндра» Д 20, Ш 20, В 8 мм плашмя, в ряд перед кузовом (Y 30; X −33, −11, 11, 33). В каждом — «Цил.‑отв.» Д 4 ровно по оси: отверстие напечатается чуть уже, и колесо сядет на ось туго.

4
Шаг 4 урока «Машинка с крутящимися колёсами»: Оси

Оси

Два цилиндра Д 4, Ш 4, В 46 мм, положенные на бок поворотом на 90°, перед колёсами (Y 48 и 55). Длина оси — кузов 28 мм, два колеса по 8 и два зазора по 1 мм: 28 + 16 + 2 = 46 мм.

5
Шаг 5 урока «Машинка с крутящимися колёсами»: Сгруппируйте и соберите

Сгруппируйте и соберите

Выделите все детали и нажмите «Сгруппировать»: колёса и оси лежат отдельно и напечатаются за один раз. После печати проденьте оси через кузов и наденьте колёса.

Попробуйте сами

Ось можно заменить деревянной шпажкой 3 мм: тогда отверстия в колёсах — 3 мм, в кузове — 3,6 мм. Правило то же: где деталь должна крутиться — плюс 0,6 мм, где сидеть намертво — ровно по размеру. Колесо не налезает — сделайте его отверстие на 0,2 мм шире.
