Попробуйте сами
Допуск подбирают пробной печатью: сожмите сгруппированную клипсу по высоте до В 5 мм — такой пробник печатается несколько минут. Не надевается — раздвиньте губки на 0,5 мм, болтается — сдвиньте.
Урок3D › Уроки 3Д-моделирования › Урок 57
Клипса для проводов на стол
Клипса надевается на край стола и держит провод зарядки, чтобы он не падал на пол. Урок про допуски: зазор под толщину столешницы, пружинящие губки и щель-защёлку уже кабеля.
Продвинутый уровень
25 минут
6 шагов
Чему научитесь
- Задавать допуск под настоящую толщину
- Делать деталь, которая держится за счёт упругости
- Делать защёлку — щель уже кабеля
Что понадобится
- Губка — «Куб», Д 4 × Ш 31 × В 15 мм
- Губка — «Куб», Д 4 × Ш 31 × В 15 мм
- Спинка — «Куб», Д 25,5 × Ш 4 × В 15 мм
- Кольцо — «Цилиндр», Д 14 × Ш 14 × В 15 мм
- Под провод — «Цил.‑отв.», Д 8 × Ш 8 × В 20 мм
- Щель — «Куб‑отв.», Д 5 × Ш 8 × В 20 мм
- Заход — «Куб‑отв.», Д 6 × Ш 6 × В 20 мм, поворот 45°
- Заход — «Куб‑отв.», Д 6 × Ш 6 × В 20 мм, поворот 45°
Шаги урока

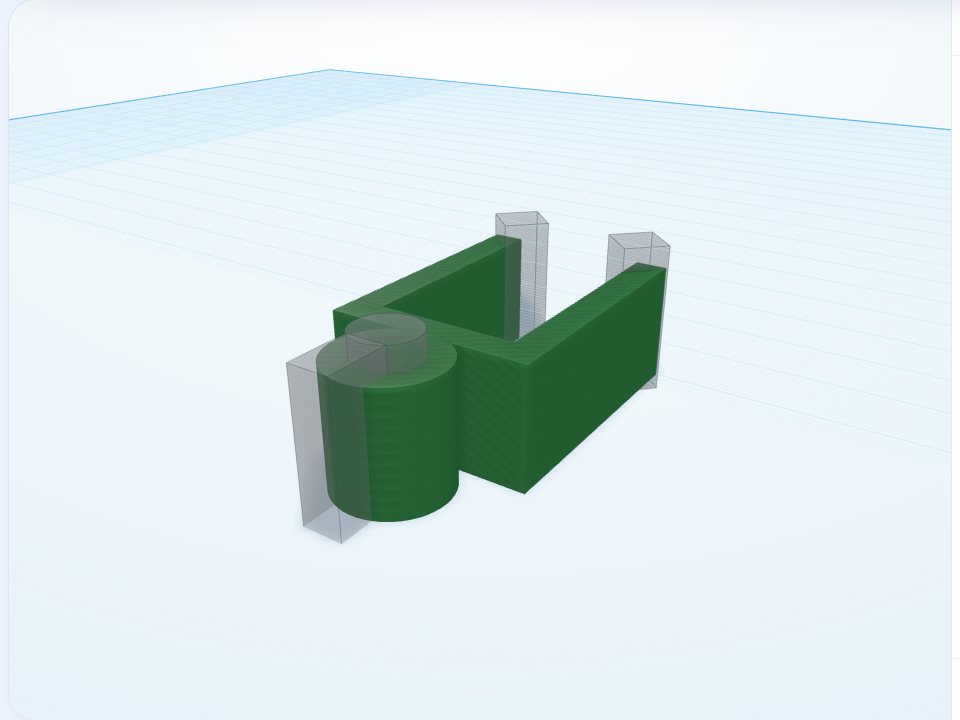

Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Измерьте стол
Толщину столешницы меряют линейкой или штангенциркулем по краю. У столов из ЛДСП это обычно 16 или 18 мм, в уроке — 18. Собираем клипсу плашмя, как она будет печататься: высота деталей 15 мм — это её ширина.
2
Губки
Два «Куба» Д 4, Ш 31, В 15 мм в X −10,75 и 10,75. Зазор между ними — 17,5 мм, на полмиллиметра меньше стола: губки слегка разойдутся, клипса наденется с усилием и будет держаться сама.
3
Спинка
Куб Д 25,5, Ш 4, В 15 мм поперёк концов губок (Y 2) — получится буква «П».
4
Кольцо для провода
«Цилиндр» Д 14, Ш 14, В 15 мм снаружи спинки (Y 10), а в нём «Цил.‑отв.» Д 8 — под кабель зарядки или наушников толщиной до 7 мм.
5
Щель и заходы
«Куб‑отв.» Д 5, Ш 8, В 20 мм прорезает кольцо снаружи: щель уже кабеля, и он защёлкнется. На концах губок — «Куб‑отв.» Д 6, Ш 6 с поворотом 45°: фаски-заходы, по которым клипса въедет на край стола.
6
Сгруппируйте
Выделите все детали и нажмите «Сгруппировать». Печатайте так, как лежит, — на боку.
