Попробуйте сами
Добавьте на каждый луч «веточки» — маленькие кубы, повёрнутые на 30°. Каждая снежинка выйдет своей.
Урок3D › Уроки 3Д-моделирования › Урок 32
Снежинка
Три перекрещённых луча и шестигранник в центре. Урок про поворот на заданный угол вокруг вертикали.
Средний уровень
15 минут
5 шагов
Чему научитесь
- Поворачивать деталь вокруг вертикали
- Делать фигуру с шестью лучами
- Ставить отверстие в луч
Что понадобится
- Луч — «Куб», Д 60 × Ш 8 × В 4 мм
- Луч — «Куб», Д 60 × Ш 8 × В 4 мм, поворот 60°
- Луч — «Куб», Д 60 × Ш 8 × В 4 мм, поворот 120°
- Центр — «Призма», Д 16 × Ш 16 × В 4 мм
- Отверстие — «Цил.‑отв.», Д 3 × Ш 3 × В 10 мм
Шаги урока
Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Первый луч
«Куб» Д 60, Ш 8, В 4 мм.
2
Ещё два луча
Дублируйте луч дважды и поверните копии на 60° и 120° в поле «Поворот» — выйдет шесть лучей.
3
Центр
«Призма» Д 16, Ш 16, В 4 мм по центру.
4
Отверстие для нитки
«Цил.‑отв.» Д 3, Ш 3, В 10 мм на конце луча, в X 26.
5
Сгруппируйте
Выделите все детали и нажмите «Сгруппировать».
Другие уроки
Черепаха
Панцирь, четыре лапы, голова и хвостик. Урок про детали, выглядывающие из-под большой.
Брелок с именем
Пластинка, объёмное имя и отверстие под кольцо для ключей — лучшая первая модель: за 15 минут получается вещь, которую хочется напечатать и подарить. Урок про текст: как положить его на деталь и не утопить.
Кубик с отверстием
Куб и цилиндр-отверстие. Так в 3Д-моделировании делают любые дырки — под винт, под шнурок, под карандаш.

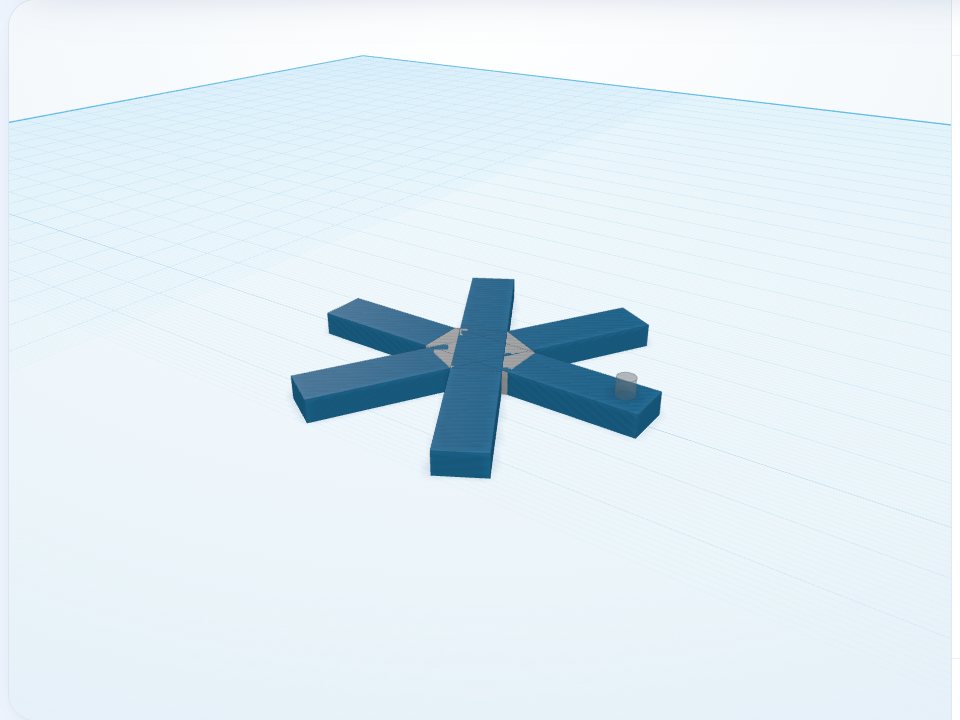

Соберите «Снежинка» в редакторе
