Попробуйте сами
Узор на панцире — шестигранные «Призмы» толщиной 1 мм, утопленные в купол.
Урок3D › Уроки 3Д-моделирования › Урок 33
Черепаха
Панцирь, четыре лапы, голова и хвостик. Урок про детали, выглядывающие из-под большой.
Средний уровень
15 минут
5 шагов
Чему научитесь
- Прятать детали наполовину под другой
- Разворачивать конус хвостом назад
- Собирать животное из простых фигур
Что понадобится
- Лапа — «Цилиндр», Д 10 × Ш 10 × В 6 мм
- Лапа — «Цилиндр», Д 10 × Ш 10 × В 6 мм
- Лапа — «Цилиндр», Д 10 × Ш 10 × В 6 мм
- Лапа — «Цилиндр», Д 10 × Ш 10 × В 6 мм
- Панцирь — «Полусфера», Д 44 × Ш 36 × В 18 мм
- Голова — «Сфера», Д 14 × Ш 14 × В 12 мм
- Хвост — «Конус», Д 6 × Ш 6 × В 8 мм, поворот 90°
Шаги урока

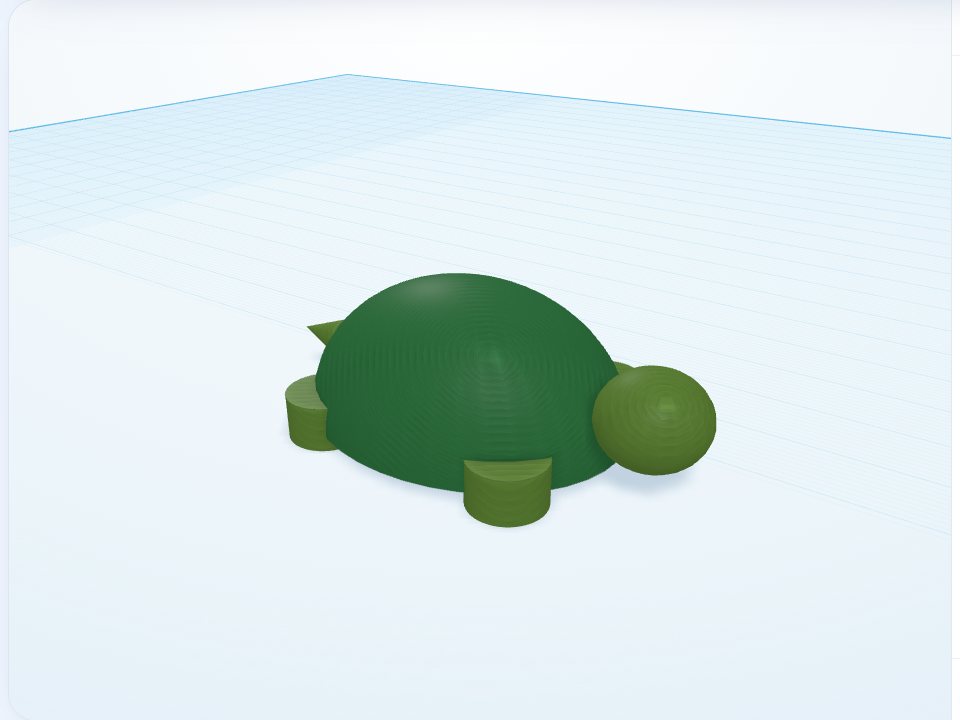

Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Лапы
Четыре «Цилиндра» Д 10, Ш 10, В 6 мм в X ±14, по 12 мм в обе стороны от оси.
2
Панцирь
«Полусфера» Д 44, Ш 36, В 18 мм, поднятая на 2 мм: лапы выглядывают из-под неё.
3
Голова
«Сфера» Д 14, Ш 14, В 12 мм в X 26 на высоте 3 мм.
4
Хвост
«Конус» Д 6, Ш 6, В 8 мм, повёрнутый на 90° остриём назад, в X −25 на высоте 4 мм.
5
Сгруппируйте
Выделите все детали и нажмите «Сгруппировать».
