Попробуйте сами
Сверху можно вычесть неглубокий «Цил.‑отв.» Д 20 мм — ладья станет похожа на настоящую крепостную башню. Следующая фигура — «Шахматный слон».
Урок3D › Уроки 3Д-моделирования › Урок 34

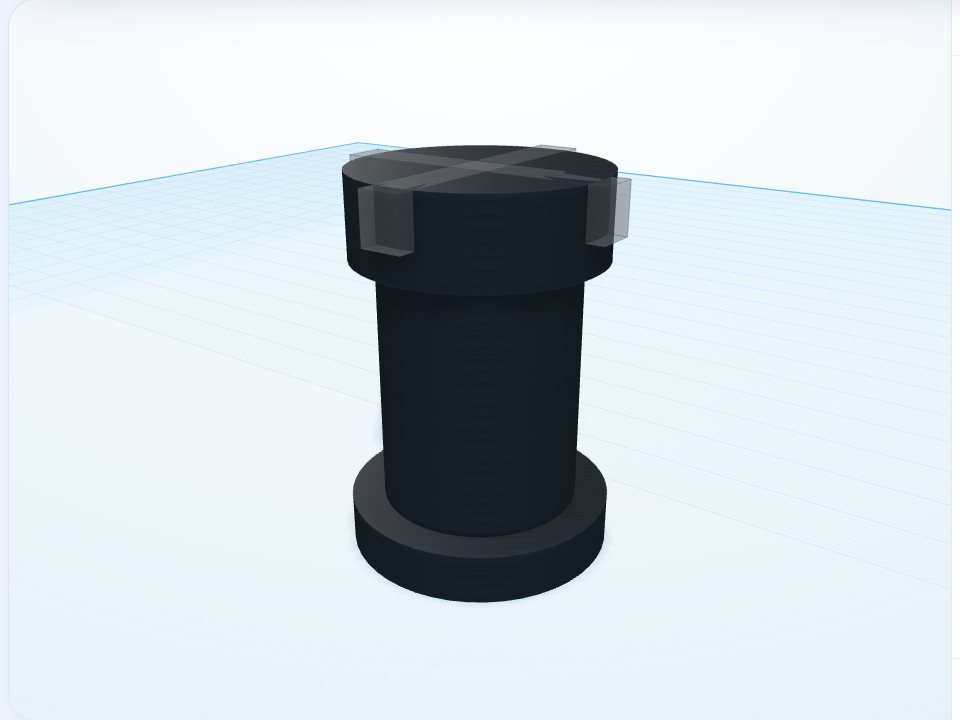

Шахматная ладья
Башенка с зубцами. Урок про отверстия, которые режут не дыру, а вырезы по краю.
Средний уровень
15 минут
4 шагов
Чему научитесь
- Делать вырезы по краю детали
- Скрещивать отверстия под 90°
- Собирать фигуру из цилиндров
Что понадобится
- Подставка — «Цилиндр», Д 32 × Ш 32 × В 6 мм
- Тело — «Цилиндр», Д 24 × Ш 24 × В 30 мм
- Верх — «Цилиндр», Д 30 × Ш 30 × В 10 мм
- Вырез — «Куб‑отв.», Д 34 × Ш 5 × В 6 мм
- Вырез — «Куб‑отв.», Д 34 × Ш 5 × В 6 мм, поворот 90°
Шаги урока
Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Подставка и тело
«Цилиндр» Д 32, Ш 32, В 6 мм и цилиндр Д 24, Ш 24, В 30 мм на высоте 6 мм.
2
Верх башни
Цилиндр Д 30, Ш 30, В 10 мм на высоте 36 мм.
3
Зубцы
«Куб‑отв.» Д 34, Ш 5, В 6 мм на высоте 40 мм: он прорежет два выреза. Дублируйте его и поверните копию на 90° — вырезов станет четыре.
4
Сгруппируйте
Выделите все детали и нажмите «Сгруппировать».
