Урок3D › Уроки 3Д-моделирования › Урок 23
Паровозик

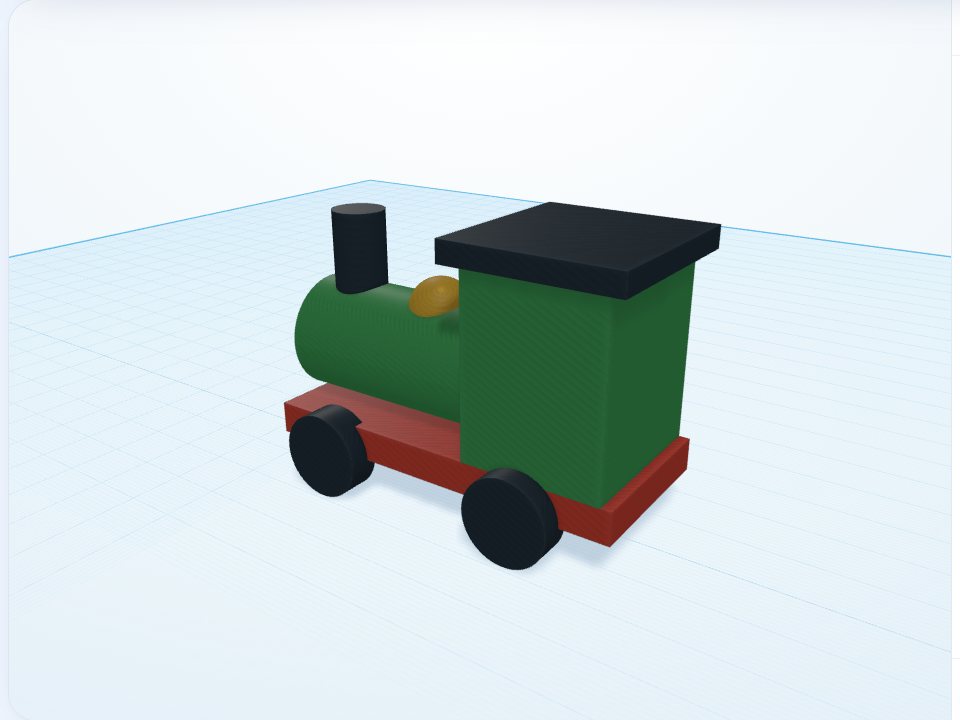

Рама, котёл, кабина, труба и четыре колеса. Урок про цилиндры, повёрнутые двумя разными способами: котёл лежит вдоль, колёса стоят поперёк.
Средний уровень
20 минут
5 шагов
Чему научитесь
- Класть цилиндр на бок вдоль оси X
- Ставить колёса поперёк
- Собирать модель из десятка деталей
Что понадобится
- Колесо — «Цилиндр», Д 16 × Ш 16 × В 6 мм, поворот 90°
- Колесо — «Цилиндр», Д 16 × Ш 16 × В 6 мм, поворот 90°
- Колесо — «Цилиндр», Д 16 × Ш 16 × В 6 мм, поворот 90°
- Колесо — «Цилиндр», Д 16 × Ш 16 × В 6 мм, поворот 90°
- Рама — «Куб», Д 70 × Ш 30 × В 6 мм
- Котёл — «Цилиндр», Д 22 × Ш 22 × В 40 мм, поворот 90°
- Кабина — «Куб», Д 26 × Ш 30 × В 34 мм
- Крыша — «Куб», Д 32 × Ш 34 × В 4 мм
- Труба — «Цилиндр», Д 10 × Ш 10 × В 16 мм
- Сухопарник — «Полусфера», Д 12 × Ш 12 × В 6 мм
Шаги урока
Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Колёса
Четыре «Цилиндра» Д 16, Ш 16, В 6 мм, повёрнутых на 90° так, чтобы они встали как колёса. Поставьте их в X −22 и 18, по бокам на расстоянии 16 мм от оси.
2
Рама
«Куб» Д 70, Ш 30, В 6 мм на высоте 8 мм — на колёсах.
3
Котёл и кабина
Цилиндр Д 22, Ш 22, В 40 мм, повёрнутый на 90° вдоль рамы, в X −15 на высоте 14 мм. Кабина — куб Д 26, Ш 30, В 34 мм в X 20, тоже на высоте 14 мм.
4
Труба и крыша
Труба — цилиндр Д 10, Ш 10, В 16 мм над передом котла на высоте 34 мм. Крыша — куб Д 32, Ш 34, В 4 мм над кабиной на высоте 48 мм. Сухопарник — «Полусфера» 12 мм на котле.
5
Сгруппируйте
Выделите все детали и нажмите «Сгруппировать».
