Попробуйте сами
Добавьте иллюминаторы: ряд маленьких «Цил.‑отв.», повёрнутых поперёк фюзеляжа. Или винт — две тонкие пластинки крестом на носу.
Урок3D › Уроки 3Д-моделирования › Урок 24

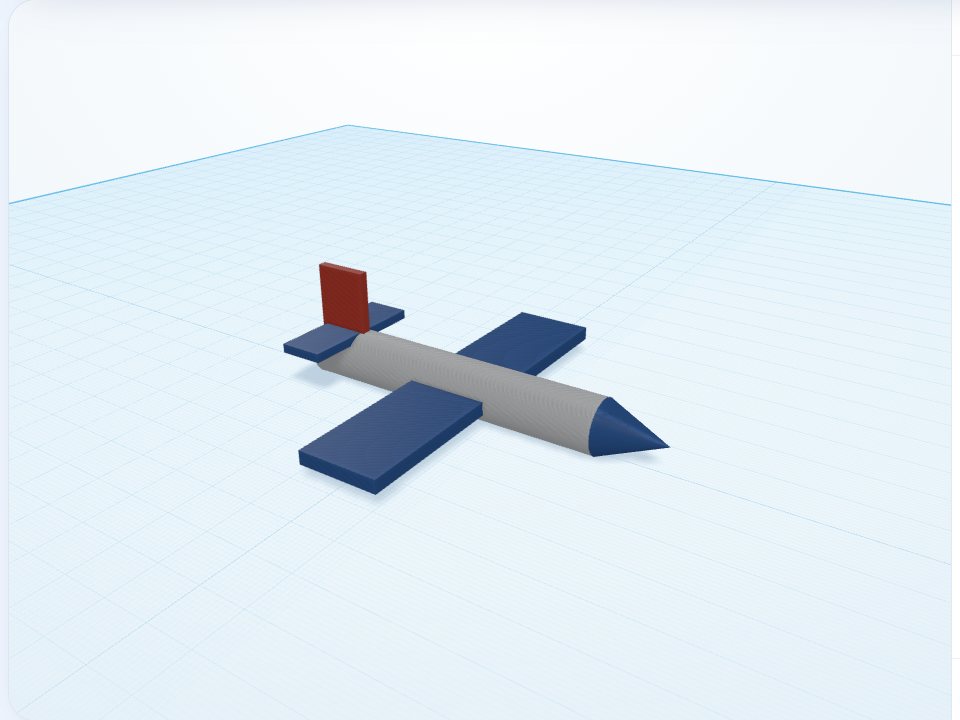

Самолёт
Фюзеляж, нос-обтекатель, крылья и хвостовое оперение. Урок про конус, повёрнутый носом вперёд, и тонкие детали-крылья.
Средний уровень
20 минут
5 шагов
Чему научитесь
- Поворачивать конус остриём вбок
- Делать тонкие плоские детали
- Собирать симметричную модель
Что понадобится
- Фюзеляж — «Цилиндр», Д 12 × Ш 12 × В 70 мм, поворот 90°
- Нос — «Конус», Д 12 × Ш 12 × В 14 мм, поворот 90°
- Крылья — «Куб», Д 18 × Ш 80 × В 3 мм
- Стабилизатор — «Куб», Д 10 × Ш 30 × В 2 мм
- Киль — «Куб», Д 12 × Ш 2 × В 16 мм
Шаги урока
Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Фюзеляж
«Цилиндр» Д 12, Ш 12, В 70 мм, повёрнутый на 90°, чтобы он лёг вдоль оси X.
2
Нос
«Конус» Д 12, Ш 12, В 14 мм, повёрнутый на 90° остриём вперёд, в X 42 — вплотную к фюзеляжу.
3
Крылья
«Куб» Д 18, Ш 80, В 3 мм, поднятый на 4 мм, в X 2. Одна деталь даёт сразу оба крыла.
4
Хвост
Стабилизатор — куб Д 10, Ш 30, В 2 мм на высоте 10 мм в X −30. Киль — куб Д 12, Ш 2, В 16 мм там же, тоже на высоте 10 мм.
5
Сгруппируйте
Выделите все детали и нажмите «Сгруппировать».
