Детали толщиной 3 мм — самый мелкий размер, который уверенно печатается. Мельче кнопки просто сольются.
Урок3D › Уроки 3Д-моделирования › Урок 45
Геймпад-брелок
Маленький геймпад с крестовиной, четырьмя кнопками и отверстием под кольцо для ключей. Урок про мелкие детали на поверхности и крест из двух пластин.
Средний уровень
20 минут
4 шагов
Чему научитесь
- Делать скруглённые ручки цилиндрами
- Собирать крест из двух деталей
- Раскладывать кнопки ромбом
Что понадобится
- Корпус — «Куб», Д 44 × Ш 24 × В 10 мм
- Ручка — «Цилиндр», Д 24 × Ш 24 × В 10 мм
- Ручка — «Цилиндр», Д 24 × Ш 24 × В 10 мм
- Крестовина — «Куб», Д 12 × Ш 4 × В 3 мм
- Крестовина — «Куб», Д 12 × Ш 4 × В 3 мм, поворот 90°
- Кнопка — «Цилиндр», Д 5 × Ш 5 × В 3 мм
- Кнопка — «Цилиндр», Д 5 × Ш 5 × В 3 мм
- Кнопка — «Цилиндр», Д 5 × Ш 5 × В 3 мм
- Кнопка — «Цилиндр», Д 5 × Ш 5 × В 3 мм
- Под кольцо — «Цил.‑отв.», Д 5 × Ш 5 × В 20 мм
Шаги урока

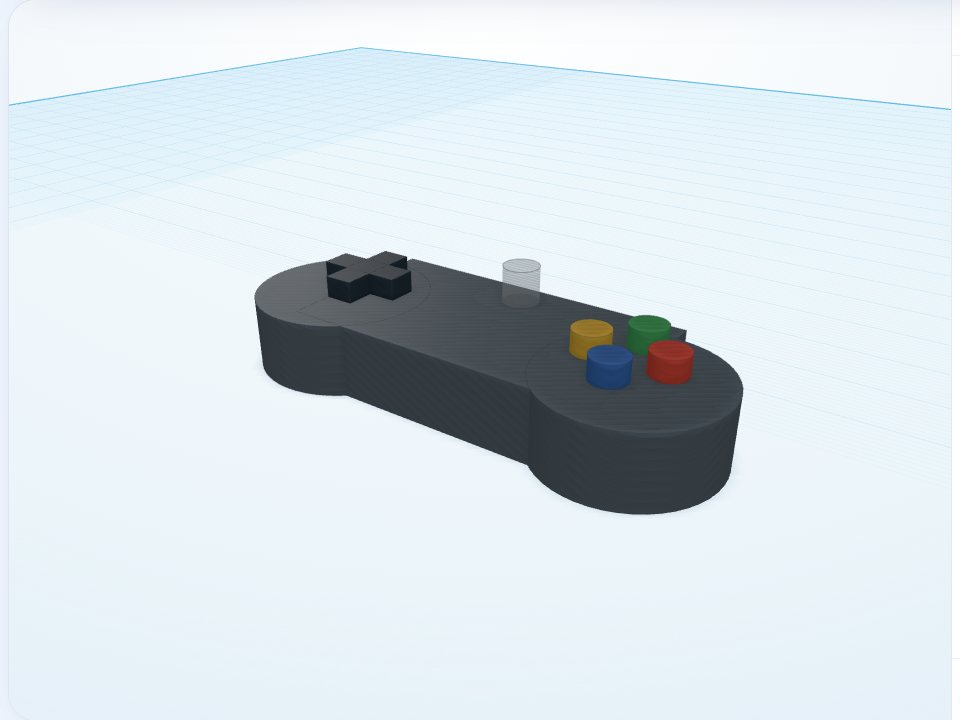

Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Корпус
«Куб» Д 44, Ш 24, В 10 мм и две ручки — «Цилиндры» Д 24, Ш 24, В 10 мм в X ±22, сдвинутые на 3 мм к себе.
2
Крестовина
Два куба Д 12, Ш 4, В 3 мм на высоте 10 мм в X −20; второй поверните на 90°.
3
Кнопки
Четыре «Цилиндра» Д 5, Ш 5, В 3 мм ромбом вокруг точки X 20: по 5 мм вверх, вниз, влево и вправо. Красный, зелёный, синий, жёлтый.
4
Под кольцо
«Цил.‑отв.» Д 5, Ш 5, В 20 мм у дальнего края корпуса, по центру. Сгруппируйте все детали.
