Попробуйте сами
Поставьте на крышу трубу — маленький «Куб» 6 × 6 × 12 мм. Детали, которые врезаются друг в друга, при группировке срастаются.
Урок3D › Уроки 3Д-моделирования › Урок 22

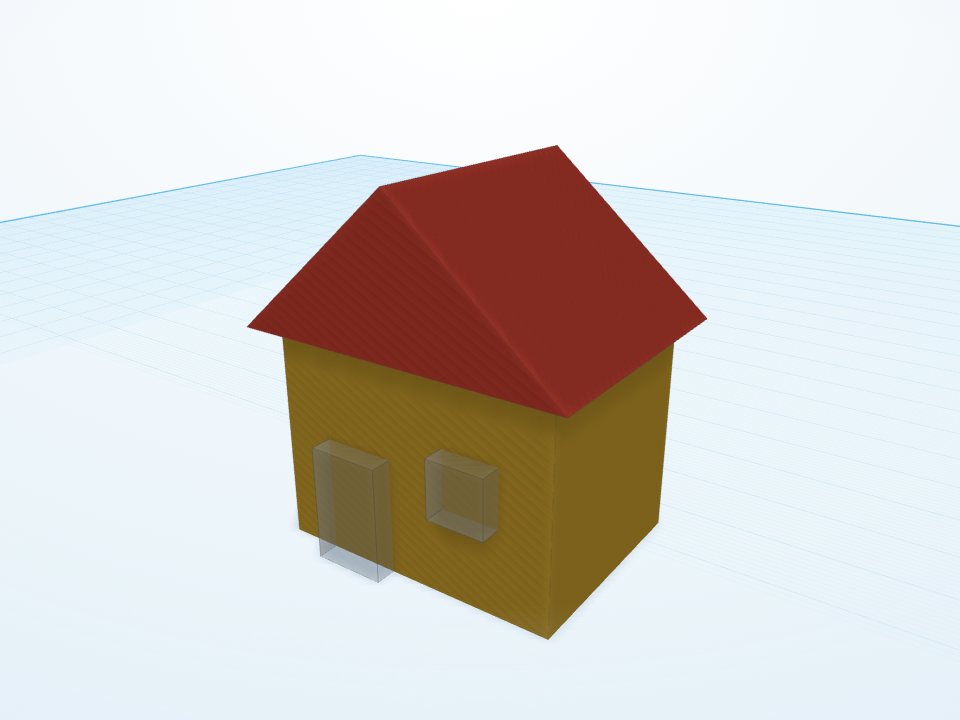

Домик
Коробка, крыша и два отверстия — дверь и окно. Урок про фигуру «Крыша» и отверстия, которые не проходят насквозь.
Средний уровень
15 минут
5 шагов
Чему научитесь
- Пользоваться фигурой «Крыша»
- Делать неглубокие отверстия
- Собирать постройку из деталей
Что понадобится
- Стены — «Куб», Д 40 × Ш 30 × В 30 мм
- Крыша — «Крыша», Д 46 × Ш 36 × В 20 мм
- Дверь — «Куб‑отв.», Д 10 × Ш 6 × В 16 мм
- Окно — «Куб‑отв.», Д 8 × Ш 6 × В 8 мм
Шаги урока
Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Стены
Перетащите «Куб» и задайте Д 40, Ш 30 и В 30 мм.
2
Крыша
Перетащите «Крышу», задайте Д 46, Ш 36 и В 20 мм и поднимите её на 30 мм — ровно на высоту стен.
3
Дверь
Из раздела «Отверстия» возьмите «Куб‑отв.» Д 10, Ш 6, В 16 мм и придвиньте к передней стене так, чтобы он утопал в ней на 3 мм.
4
Окно
Второе отверстие — Д 8, Ш 6, В 8 мм, поднятое на 12 мм, рядом с дверью.
5
Сгруппируйте
Выделите все детали и нажмите «Сгруппировать». Дверь и окно станут углублениями в стене.
