Подпишите кубок: «Текст» с именем победителя на передней грани подставки. Ручки должны заходить в стенку чаши на 1–2 мм, иначе при печати они отвалятся.
Урок3D › Уроки 3Д-моделирования › Урок 60
Кубок чемпиона
Золотой кубок на подставке — вручить победителю турнира класса. Урок про готовую полую «Чашу», ножку с узелком и ручки, которые прилегают к стенке.
Продвинутый уровень
25 минут
5 шагов
Чему научитесь
- Собирать кубок из «Чаши», ножки и подставки
- Ставить «Ручку» и отражать её поворотом на 180°
- Украшать деталь звездой на стенке
Что понадобится
- Подставка — «Куб», Д 38 × Ш 38 × В 10 мм
- Основание — «Конус», Д 30 × Ш 30 × В 8 мм, срез вершины 15 мм
- Ножка — «Цилиндр», Д 7 × Ш 7 × В 14 мм
- Узелок — «Сфера», Д 12 × Ш 12 × В 10 мм
- Чаша — «Чаша», Д 44 × Ш 44 × В 34 мм
- Ручка — «Ручка», Д 11 × Ш 4 × В 20 мм, поворот 10°
- Ручка — «Ручка», Д 11 × Ш 4 × В 20 мм, поворот 180°
- Звезда — «Звезда», Д 12 × Ш 12 × В 3 мм, поворот 90°
Шаги урока

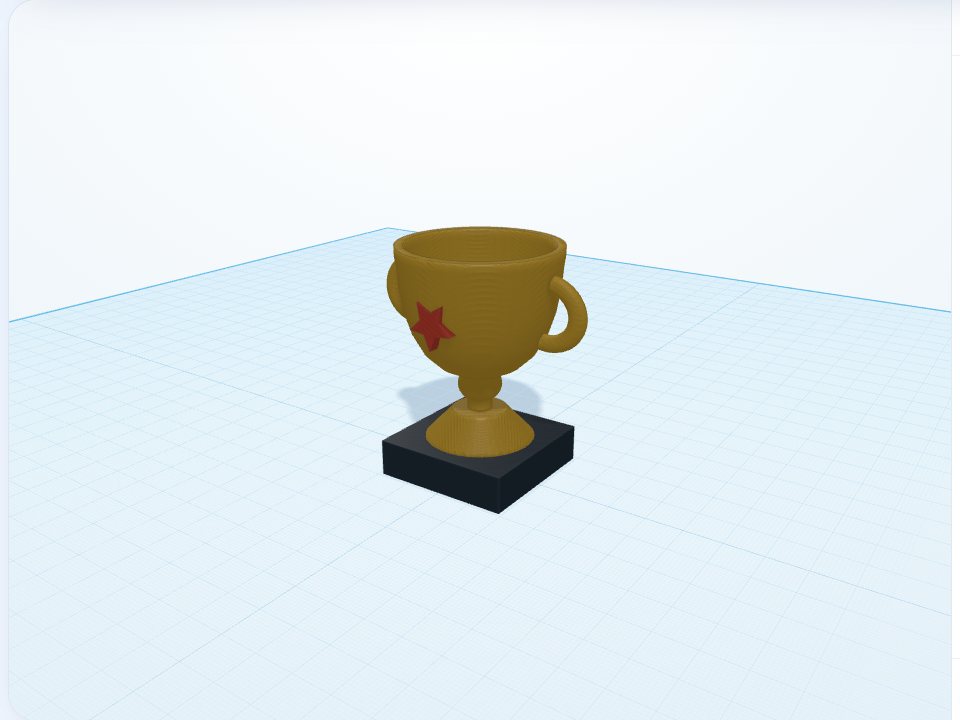

Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Подставка
«Куб» Д 38, Ш 38, В 10 мм тёмного цвета — на нём потом можно написать имя победителя.
2
Основание и ножка
«Конус» Д 30, Ш 30, В 8 мм на высоте 10 мм со срезом вершины 15 мм (раздел «Срез вершины» — конус станет усечённым), над ним «Цилиндр» Д 7, Ш 7, В 14 мм на высоте 17 мм и узелок — «Сфера» Д 12, Ш 12, В 10 мм на высоте 20 мм.
3
Чаша
«Чаша» Д 44, Ш 44, В 34 мм на высоте 29 мм. Она уже полая и с бортиком — вычитать ничего не нужно.
4
Ручки
«Ручка» Д 11, Ш 4, В 20 мм справа (X 20,5) на высоте 38 мм, повёрнутая на −10° вокруг оси Z: чаша книзу сужается, и наклон прижимает к стенке нижний конец ручки. Дублируйте её, поверните копию на 180° вокруг вертикали и поставьте слева (X −20,5).
5
Звезда
«Звезда» Д 12, Ш 3, В 12 мм, повёрнутая на 90° вокруг оси X, спереди на стенке чаши (Z 20) на высоте 40 мм. Покрасьте всё, кроме подставки, в золотой и сгруппируйте.
