Боевой мини-робот-флиппер

Боевой мини-робот до 150 г в кубе 10 см с лопатой на сервоприводе. Урок про компоновку под электронику.

Продвинутый уровень 60 минут 14 шагов
Урок3D — Боевой мини-робот-флиппер

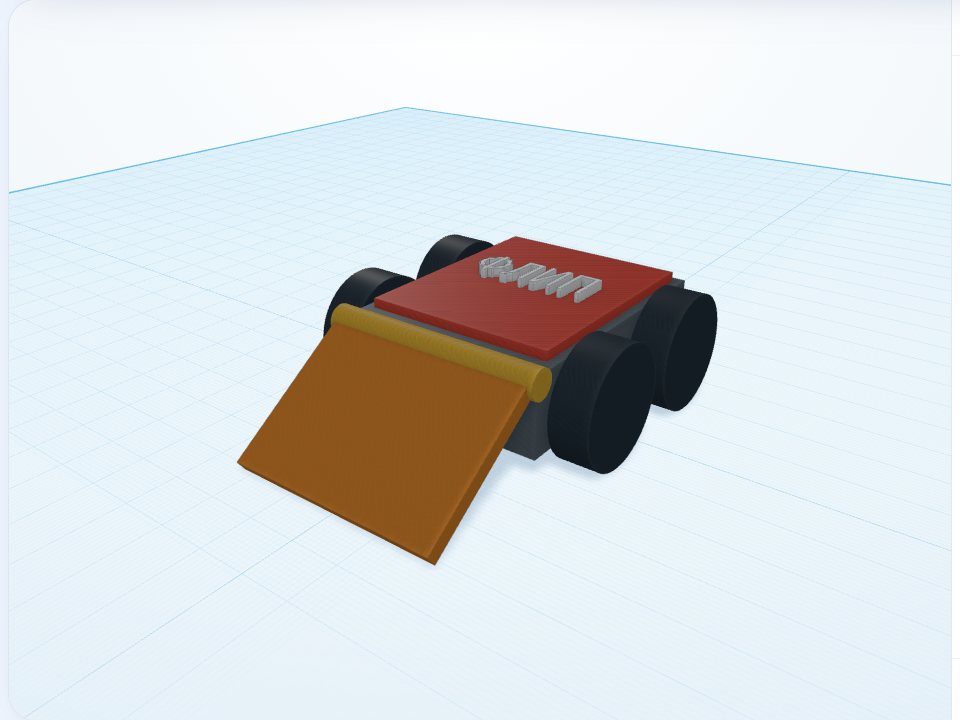

Модель «Боевой мини-робот-флиппер» в онлайн-редакторе Урок3D: детали расставлены перед группировкой

Чему научитесь

  • Компоновать робота в два этажа под регламент: 150 г и куб 10 см
  • Проверять гнёзда макетами из раздела «Детали робота»
  • Ставить лопату на вал сервопривода так, чтобы она не задевала корпус
  • Облегчать корпус «Массивом» отверстий и раскладывать сборку на детали для печати

Фигуры из библиотеки

Цил.‑отв. × 33 Куб × 27 Цилиндр × 11 Куб‑отв. × 9 Детали робота × 9 Паз‑отв. × 5 Колесо × 2 Клин × 2 Текст‑отв.

Шаги урока

На картинке — модель после шага: новые детали обведены, прежние бледные. «Открыть в редакторе» кладёт все детали урока уже расставленными.

1

Регламент и план

На «Битве роботов» школьники выступают в категории «Битва мини-роботов»: до 1,5 кг и 25 см. Наш робот ещё меньше — класс до 150 г, весь в кубе 10 см: 83 × 99 × 30 мм. Сзади моторы, посередине аккумулятор и плата, спереди сервопривод лопаты.

2
Шаг 2 урока «Боевой мини-робот-флиппер»: Корпус-ванна

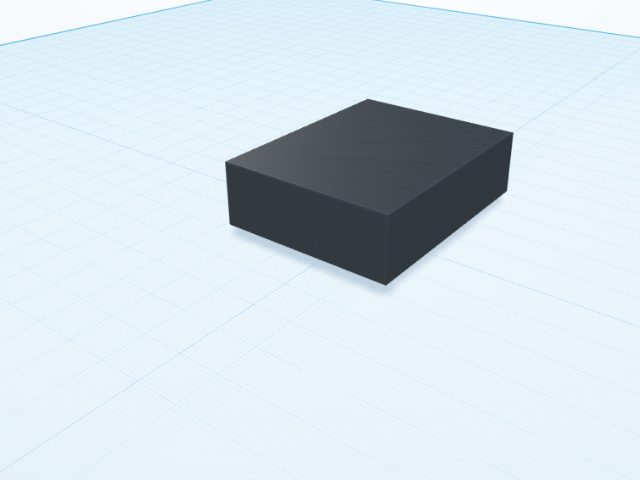

Корпус-ванна

Дно Д 83, Ш 77, В 1,5 мм на высоте 2 мм — это просвет. Стенки по 2 мм: сзади и по бокам высотой 22 мм, у носа — 14,5 мм. Низкий нос нужен лопате: поднимаясь, она проходит над ним.

3
Шаг 3 урока «Боевой мини-робот-флиппер»: Колёсные ниши

Колёсные ниши

Колёса прячутся в нишах внутри корпуса — стенки Ш 32 мм в X ±28,5 и перегородки перед колёсами. В дне под колесом — «Куб‑отв.»: колесо торчит и вниз, и над крышкой.

4
Шаг 4 урока «Боевой мини-робот-флиппер»: Ложе моторов

Ложе моторов

Два мотора N20 лежат поперёк, спиной друг к другу, ось колёс — на высоте 15 мм. Мотор кладётся сверху в жёлоб 12,4 мм между двумя щеками, вал выходит в «Цил.‑отв.» Д 4 мм в стенке ниши.

5
Шаг 5 урока «Боевой мини-робот-флиппер»: Стойки

Стойки

Пять стоек Д 5 мм с «Цил.‑отв.» 1,8 мм под саморезы М2: три держат крышку, две — нос.

6
Шаг 6 урока «Боевой мини-робот-флиппер»: Второй этаж

Второй этаж

Аккумулятор лежит на дне поперёк, его держит зелёный упор. Над ним на трёх стойках высотой 14,7 мм — Arduino Nano: так плата и аккумулятор делят одно место.

7
Шаг 7 урока «Боевой мини-робот-флиппер»: Сервопривод лопаты

Сервопривод лопаты

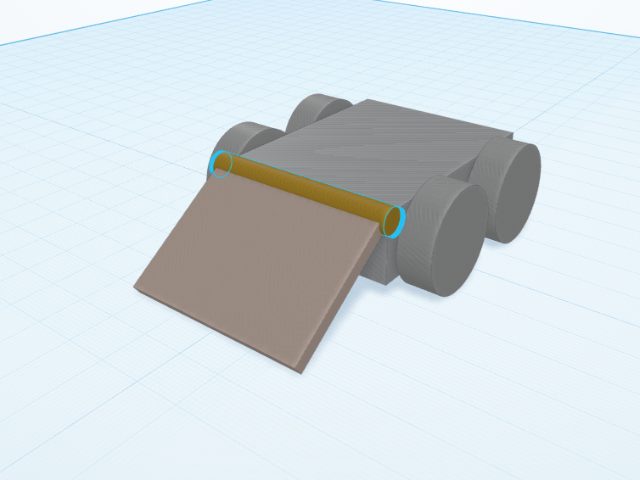

MG90S лежит на боку справа, его вал выходит в правую стенку — это и есть ось лопаты. Ушки крепятся к двум жёлтым опорам, на левой стенке — бобышка под второй конец оси.

8
Шаг 8 урока «Боевой мини-робот-флиппер»: Окна и облегчение

Окна и облегчение

Окна под разъём USB и выключатель. В дне — 13 отверстий Д 6 мм: ставьте их «Массивом» в панели свойств («В ряд», «Всего» 3, «Шаг X» 14). В классе 150 г каждый грамм на счету.

9
Шаг 9 урока «Боевой мини-робот-флиппер»: Примерка

Примерка

Откройте в библиотеке «Детали робота» и расставьте макеты: моторы, аккумулятор, Arduino, Bluetooth, драйвер, понижайку, сервопривод и выключатель. Деталь залезает в стенку — гнездо мало. В печать макеты не идут.

10
Шаг 10 урока «Боевой мини-робот-флиппер»: Колёса

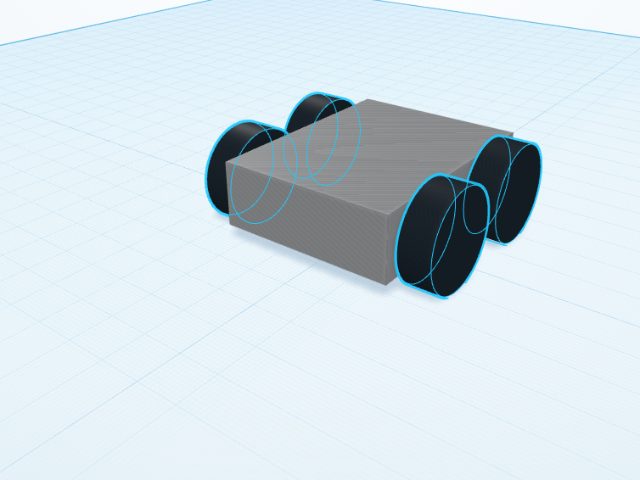

Колёса

«Колесо» Д 8, Ш 30, В 30 мм на каждом валу, по центру — «Цил.‑отв.» Д 2,9 мм. Печатайте из гибкого TPU или наденьте на обод резиновое кольцо.

11
Шаг 11 урока «Боевой мини-робот-флиппер»: Крышка

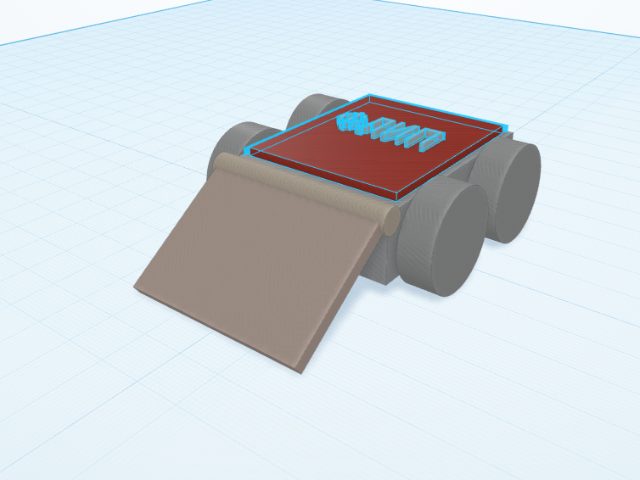

Крышка

Крышка Д 83, Ш 61, В 1,5 мм: снизу бортик и прижимы моторов, окна для колёс, вентиляция из «Паз‑отв.» и надпись RobX — впишите название своей команды.

12
Шаг 12 урока «Боевой мини-робот-флиппер»: Нос

Нос

Крышка носа Д 83, Ш 16, В 1,5 мм на высоте 16,5 мм, на двух саморезах.

13
Шаг 13 урока «Боевой мини-робот-флиппер»: Лопата

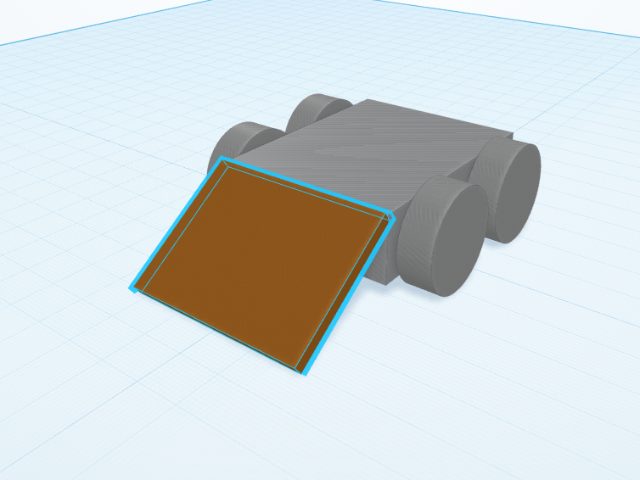

Лопата

Лопата сидит на щеках из «Клина» прямо на валу сервопривода — без тяг. Полоса Д 97 и три вилы повёрнуты на 45° и стоят в 17 мм от оси: так лопата не задевает нос при подъёме.

14
Шаг 14 урока «Боевой мини-робот-флиппер»: Печать и вес

Печать и вес

Пять печатных деталей: корпус, крышка, нос, лопата, колёса. Группируйте и скачивайте каждую отдельно («Только выбранные фигуры») или весь стол кнопкой «Скачать STL». Вес — около 70 г пластика и 75 г электроники: взвесьте робота до турнира.

Что купить, чтобы мини-робот ездил

Корпус сделан под эти детали — их макеты стоят в модели. У разных продавцов размеры отличаются на доли миллиметра: сверьте свои и, если нужно, поправьте гнездо.

ЧтоКакую взятьЗачем
КонтроллерArduino Nano, без впаянных ножекМозг робота. Ножки не впаивайте — иначе плата не встанет над аккумулятором. Программу можно собрать из блоков в BloX (blox.robx.online).
Связь с пультомBluetooth-модуль HC-05 или HC-06Управление с телефона: приложение-пульт шлёт команды.
Моторы колёсдва мотор-редуктора N20 на 6 В, 200–400 об/минМеньше оборотов — сильнее толкает, больше — быстрее ездит.
Колёсапечатные из урока, 30 мм, из TPU — или PLA с резиновым кольцом на ободеОтверстие 2,9 мм туго садится на вал N20 диаметром 3 мм.
Драйвер моторовDRV8833 (плата 18,5 × 16 мм)Arduino не тянет ток моторов — их включает драйвер.
Привод лопатысервопривод MG90S с металлическими шестернямиЕго вал — ось лопаты. Пластиковые шестерни SG90 от ударов ломаются.
Питаниеаккумулятор Li-Po 2S (7,4 В) на 260–350 мА·ч, не больше 50 × 18 × 13 мм, и понижающий преобразователь Mini-360Моторы и Arduino (вход VIN) — от аккумулятора, сервопривод и Bluetooth — от понижайки на 5 В.
Крепёжпять саморезов М2 × 6, два винта М2 × 4 для ушек сервопривода, винт М2 × 10 — ось лопатыПравая щека лопаты крепится к качалке сервопривода её родными винтами.
Мелочьвыключатель SS12D00, разъём JST для аккумулятора, тонкие провода, вспененный двусторонний скотчНа турнире робота включают только на арене.

Всё продаётся в магазинах электроники для роботов и на маркетплейсах — ищите по названию. Перед турниром прочитайте регламент: вес и размер проверяют на входе. Li-Po заряжайте только специальной зарядкой и не оставляйте без присмотра.

Попробуйте сами

Сначала напечатайте кусок с ложем моторов и одной нишей — четверть часа печати — и примерьте мотор и колесо. Потом придумайте свою броню: клинья по бокам, другой нос, номер на крышке. Только следите за весом.
