Пиксельный меч
Меч в стиле игр из кубиков — на подставке, чтобы стоял на полке. Урок про модель, собранную только из прямоугольников, и ступенчатый «пиксельный» кончик.
Средний уровень
20 минут
4 шагов
Чему научитесь
- Собирать фигуру из одних кубов
- Делать ступенчатый пиксельный край
- Ставить модель на подставку
Что понадобится
- Подставка — «Куб», Д 30 × Ш 20 × В 4 мм
- Рукоять — «Куб», Д 6 × Ш 6 × В 14 мм
- Гарда — «Куб», Д 28 × Ш 6 × В 6 мм
- Рожок — «Куб», Д 4 × Ш 6 × В 4 мм
- Рожок — «Куб», Д 4 × Ш 6 × В 4 мм
- Клинок — «Куб», Д 8 × Ш 6 × В 46 мм
- Кончик — «Куб», Д 6 × Ш 6 × В 4 мм
- Кончик — «Куб», Д 3 × Ш 6 × В 3 мм
Шаги урока
Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Подставка и рукоять

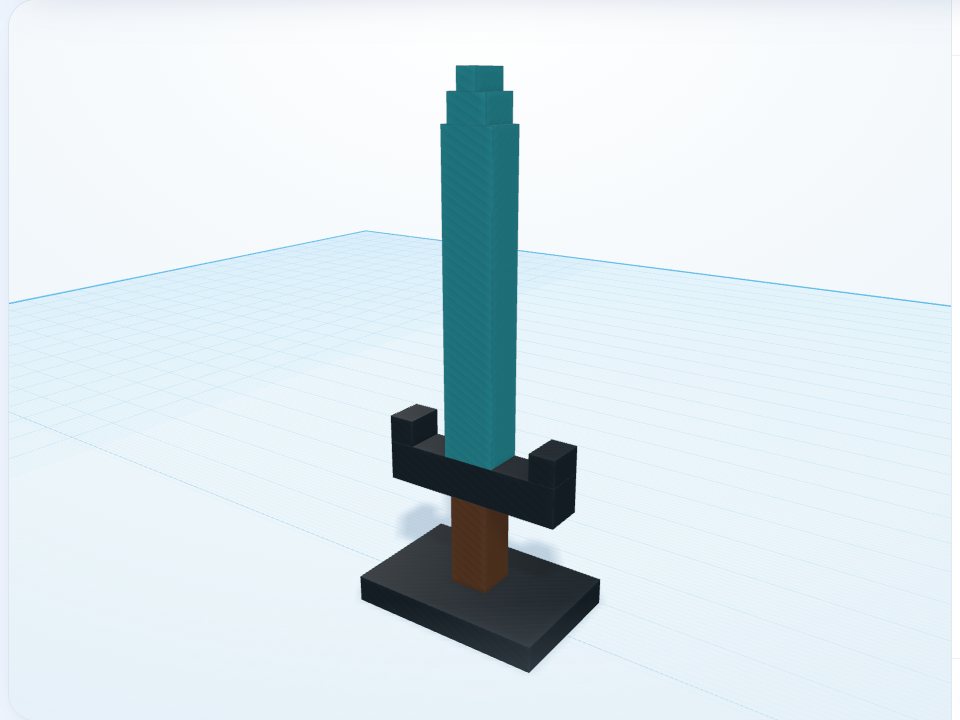

«Куб» Д 30, Ш 20, В 4 мм и рукоять — куб Д 6, Ш 6, В 14 мм, поднятая на 4 мм.
2
Гарда
Куб Д 28, Ш 6, В 6 мм на высоте 18 мм, и на его концах — кубики Д 4, Ш 6, В 4 мм на высоте 24 мм: пиксельные «рожки».
3
Клинок
Куб Д 8, Ш 6, В 46 мм на высоте 24 мм, бирюзовый.
4
Пиксельный кончик
Ступеньками: куб Д 6, В 4 мм на высоте 70 мм и куб Д 3, В 3 мм на высоте 74 мм. Сгруппируйте все детали.
