Если печатать кольца отдельно, пирамидку можно будет собирать и разбирать — отверстия в торах шире стержня.
Урок3D › Уроки 3Д-моделирования › Урок 14

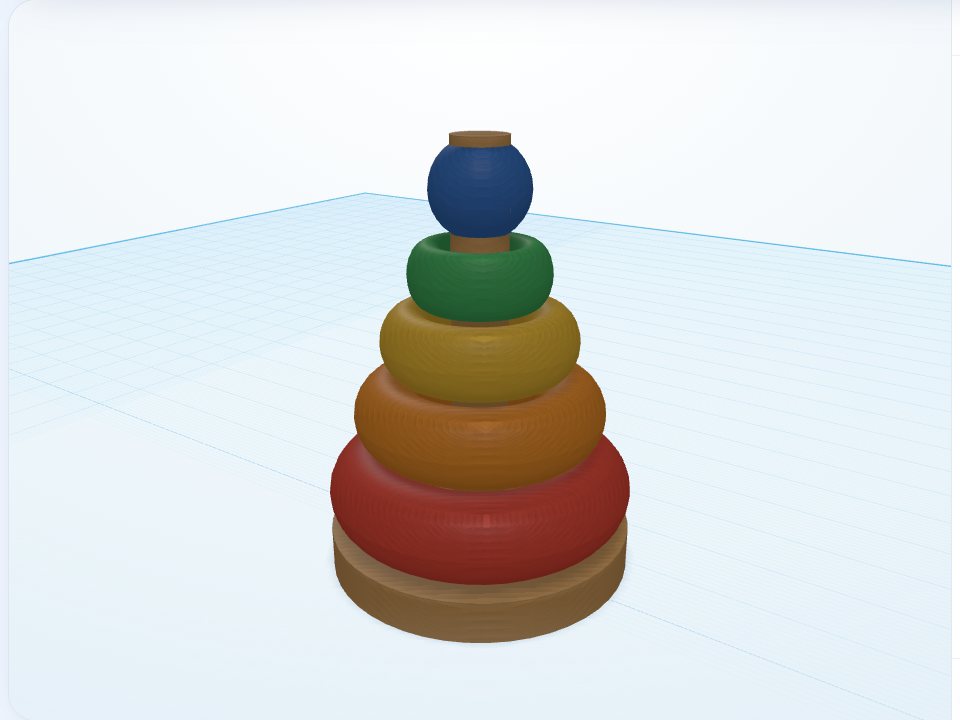

Пирамидка-игрушка
Стержень и кольца, которые уменьшаются к верху. Урок про ряд одинаковых деталей с шагом по размеру.
Начальный уровень
15 минут
4 шагов
Чему научитесь
- Делать ряд деталей с шагом
- Ставить детали точно друг на друга
- Красить ряд разными цветами
Что понадобится
- Основание — «Цилиндр», Д 44 × Ш 44 × В 6 мм
- Стержень — «Цилиндр», Д 8 × Ш 8 × В 56 мм
- Кольцо — «Тор», Д 44 × Ш 44 × В 12 мм
- Кольцо — «Тор», Д 36 × Ш 36 × В 11 мм
- Кольцо — «Тор», Д 28 × Ш 28 × В 10 мм
- Кольцо — «Тор», Д 20 × Ш 20 × В 9 мм
- Шарик — «Сфера», Д 14 × Ш 14 × В 14 мм
Шаги урока
Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Основание и стержень
«Цилиндр» Д 44, Ш 44, В 6 мм и тонкий цилиндр Д 8, Ш 8, В 56 мм на высоте 6 мм.
2
Нижние кольца
«Тор» Д 44, Ш 44, В 12 мм на высоте 6 мм и тор Д 36, Ш 36, В 11 мм на высоте 18 мм.
3
Верхние кольца
Тор Д 28, Ш 28, В 10 мм на высоте 29 мм и тор Д 20, Ш 20, В 9 мм на высоте 39 мм.
4
Шарик
«Сфера» 14 мм на высоте 48 мм. Покрасьте кольца в цвета радуги и сгруппируйте.
