Попробуйте сами
Сделайте ряд из шести таких углублений в одном бруске — получится подставка на целый завтрак.
Урок3D › Уроки 3Д-моделирования › Урок 11

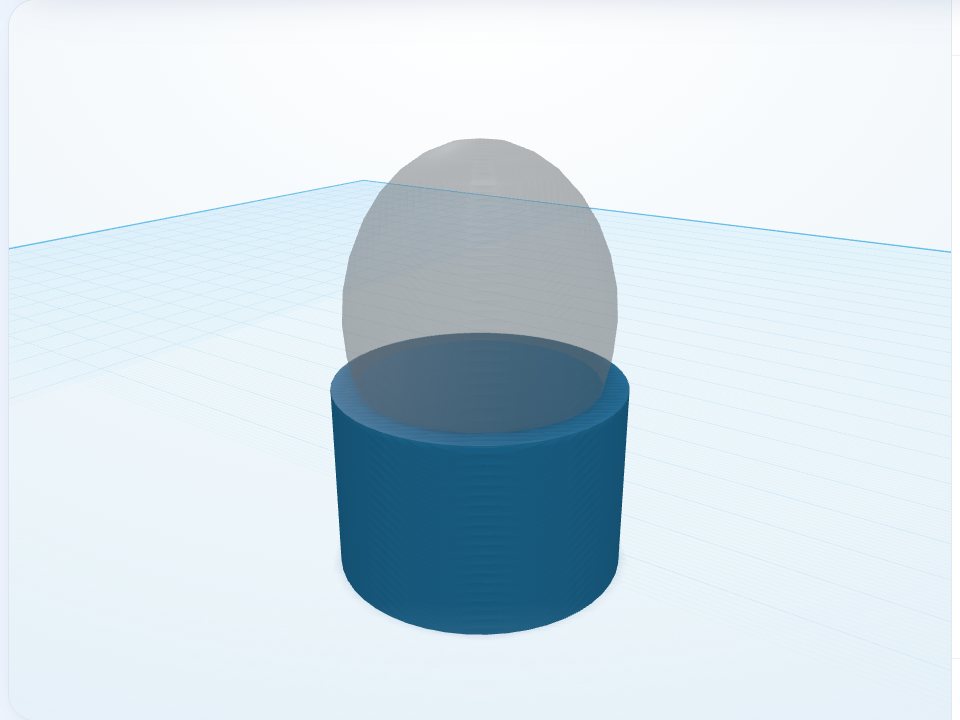

Подставка для яйца
Цилиндр, из которого вычли вытянутую сферу. Урок про отверстие не только круглой, но и любой формы.
Начальный уровень
10 минут
4 шагов
Чему научитесь
- Пользоваться отверстием «Сфера‑отв.»
- Вытягивать сферу в яйцо
- Делать углубление, а не сквозную дыру
Что понадобится
- Основа — «Цилиндр», Д 40 × Ш 40 × В 26 мм
- Яйцо — «Сфера‑отв.», Д 36 × Ш 36 × В 46 мм
Шаги урока
Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Основа
Перетащите «Цилиндр»: Д 40, Ш 40, В 26 мм.
2
Яйцо-отверстие
Из раздела «Отверстия» — «Сфера‑отв.» Д 36, Ш 36, В 46 мм. Вытянутая по высоте сфера и есть яйцо.
3
Опустите в подставку
Поставьте отверстие по центру и поднимите на 12 мм: оно утонет в цилиндре на 14 мм.
4
Сгруппируйте
Выделите обе детали и нажмите «Сгруппировать» — в подставке останется углубление по форме яйца.
