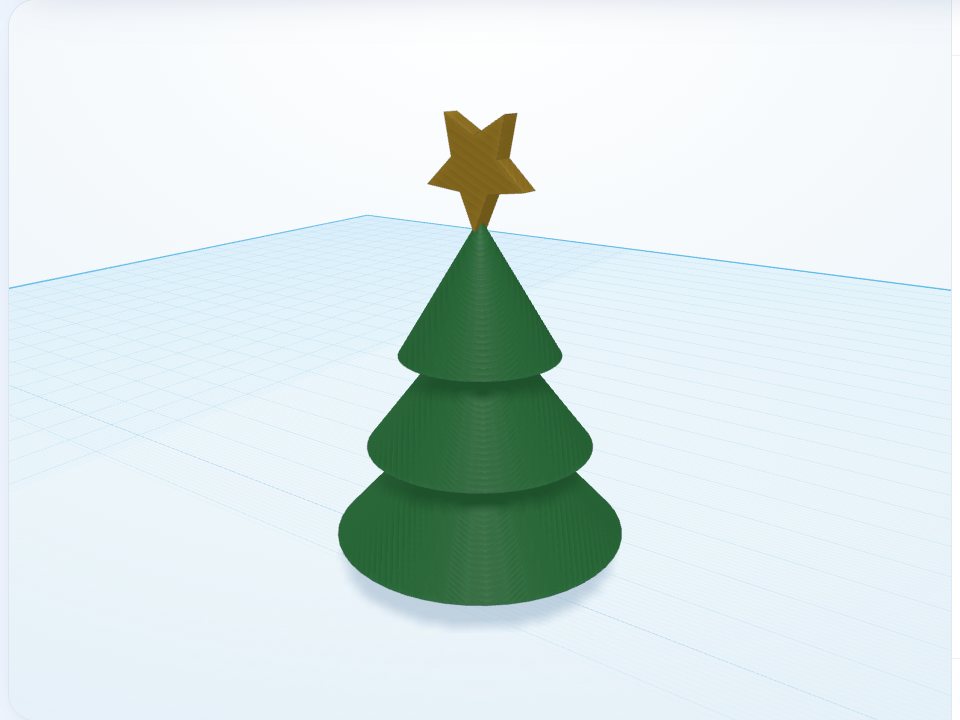

Ёлка
Три конуса друг на друге, ствол и звезда на макушке. Урок про уменьшение деталей по порядку.
Начальный уровень
10 минут
5 шагов
Чему научитесь
- Ставить конусы друг на друга
- Уменьшать детали по порядку
- Ставить плоскую фигуру на ребро
Что понадобится
- Ствол — «Цилиндр», Д 10 × Ш 10 × В 10 мм
- Ярус — «Конус», Д 44 × Ш 44 × В 24 мм
- Ярус — «Конус», Д 34 × Ш 34 × В 22 мм
- Ярус — «Конус», Д 24 × Ш 24 × В 20 мм
- Звезда — «Звезда», Д 16 × Ш 16 × В 3 мм, поворот 90°
Шаги урока
Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Ствол
Перетащите «Цилиндр»: Д 10, Ш 10, В 10 мм, коричневый цвет.
2
Нижний ярус
«Конус» Д 44, Ш 44, В 24 мм, поднимите на 8 мм.
3
Ещё два яруса
Конус Д 34, Ш 34, В 22 мм на высоте 22 мм и конус Д 24, Ш 24, В 20 мм на высоте 36 мм. Каждый ярус врезается в предыдущий.
4
Звезда
«Звезда» Д 16, Ш 16, В 3 мм. Поверните её кольцом гизмо на 90°, чтобы она встала, и поднимите на 54 мм.
5
Сгруппируйте
Выделите все детали и нажмите «Сгруппировать».
