Попробуйте сами
Вместо звезды положите «Текст» с цифрой 1 — выйдет медаль за первое место.
Урок3D › Уроки 3Д-моделирования › Урок 7

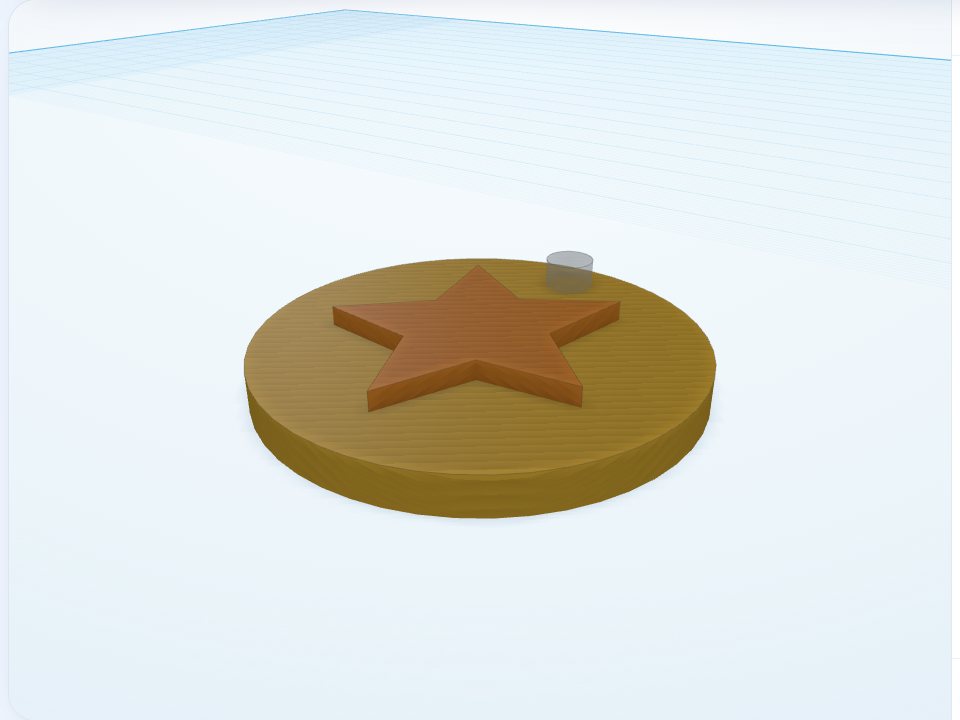

Медаль
Диск, звезда сверху и отверстие под ленту. Урок про то, как положить одну плоскую деталь на другую.
Начальный уровень
10 минут
4 шагов
Чему научитесь
- Делать плоский диск из цилиндра
- Класть деталь на деталь
- Ставить отверстие у края
Что понадобится
- Диск — «Цилиндр», Д 44 × Ш 44 × В 4 мм
- Звезда — «Звезда», Д 28 × Ш 28 × В 2 мм
- Отверстие — «Цил.‑отв.», Д 5 × Ш 5 × В 10 мм
Шаги урока
Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Диск
Перетащите «Цилиндр» и задайте Д 44, Ш 44, В 4 мм.
2
Звезда
«Звезда» Д 28, Ш 28, В 2 мм. Поднимите её на 4 мм — на толщину диска — и сдвиньте на 2 мм к себе от центра.
3
Отверстие под ленту
Из раздела «Отверстия» — «Цил.‑отв.» Д 5, Ш 5, В 10 мм, у дальнего края диска: в 17 мм от центра.
4
Сгруппируйте
Выделите все детали и нажмите «Сгруппировать».
