Попробуйте сами
Для второй команды скопируйте пешку и покрасьте в тёмный цвет. Остальные фигуры — в уроках «Шахматная ладья», «Шахматный слон», «Шахматный конь», «Шахматный ферзь» и «Шахматный король».
Урок3D › Уроки 3Д-моделирования › Урок 13

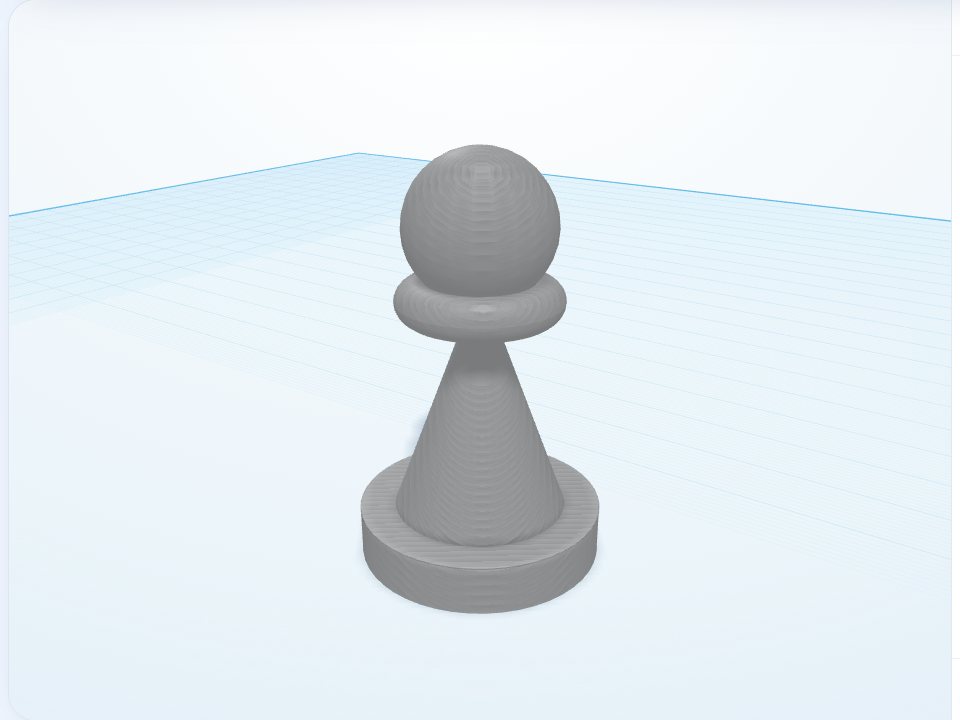

Шахматная пешка
Подставка, конус, воротничок-тор и голова-шар. Первая фигура для своих шахмат.
Начальный уровень
15 минут
5 шагов
Чему научитесь
- Собирать фигуру из четырёх деталей
- Пользоваться тором как воротником
- Выравнивать детали по центру
Что понадобится
- Подставка — «Цилиндр», Д 30 × Ш 30 × В 6 мм
- Тело — «Конус», Д 22 × Ш 22 × В 30 мм
- Воротничок — «Тор», Д 20 × Ш 20 × В 5 мм
- Голова — «Сфера», Д 18 × Ш 18 × В 18 мм
Шаги урока
Кнопка «Открыть в редакторе» кладёт на плоскость все детали урока уже расставленными — сверяйтесь с ними или соберите модель сами с нуля.
1
Подставка
«Цилиндр» Д 30, Ш 30, В 6 мм.
2
Тело
«Конус» Д 22, Ш 22, В 30 мм, поднятый на 5 мм.
3
Воротничок
«Тор» Д 20, Ш 20, В 5 мм на высоте 30 мм.
4
Голова
«Сфера» 18 мм на высоте 32 мм. Все детали — по одному центру.
5
Сгруппируйте
Выделите все детали и нажмите «Сгруппировать».
